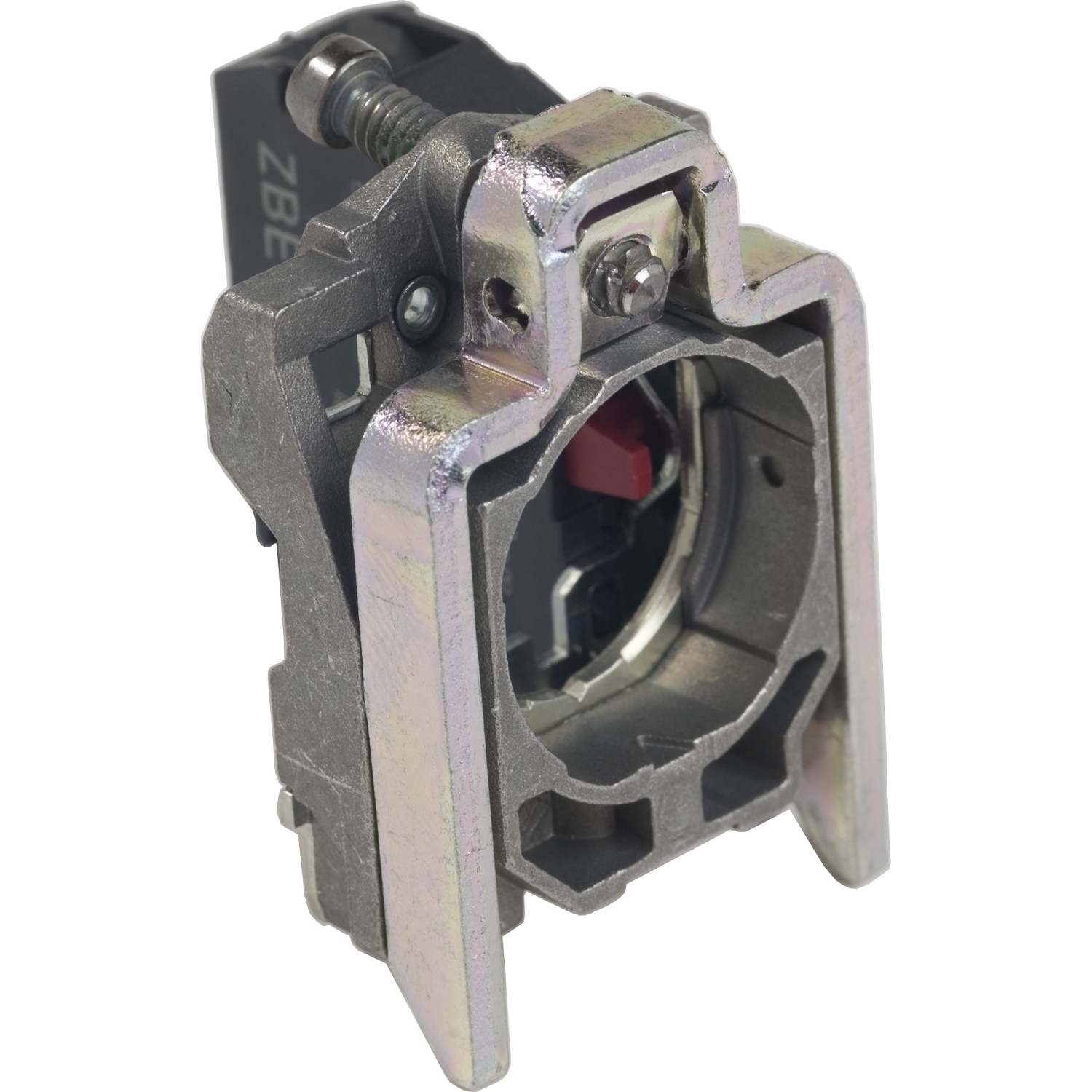

jedan kontaktni blok sa telom/ramom za fiksiranje 1NC opružni priključak
- Šifra proizvoda: ZB4BZ1029
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Kratko ime uređaja | ZB4 |
|---|---|
| Tip kontakata i sastav | 1 NC |
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Harmony XB4 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 1 NC |
| Sastav uređaja | montažni ram |
| Sastav uređaja | kontaktni blok |
| Grupa proizvoda | Harmony XB4 |
| Tip kontaktnog bloka | jednostruke |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Kratko ime uređaja | ZB4 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.064 kg |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Cad ukupna širina | 30 mm |
| Cad ukupna dubina | 37 mm |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 2.6 mm (NO menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| prilagodljiv | 0 |
| Cad ukupna visina | 47 mm |
| Električna trajnost | 1000000 ciklusa, AC-15, 1 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 1.5 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.15 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Moment u radu | 0.05 N.m NO menja električno stanje |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| Mehanička trajnost | 5000000 ciklusa |
| Kompatibilnost | ZB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 1 NC |
| Sastav uređaja | montažni ram |
| Sastav uređaja | kontaktni blok |
| Grupa proizvoda | Harmony XB4 |
| Tip kontaktnog bloka | jednostruke |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Kratko ime uređaja | ZB4 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.064 kg |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Cad ukupna širina | 30 mm |
| Cad ukupna dubina | 37 mm |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 2.6 mm (NO menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| prilagodljiv | 0 |
| Cad ukupna visina | 47 mm |
| Električna trajnost | 1000000 ciklusa, AC-15, 1 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 1.5 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.15 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Moment u radu | 0.05 N.m NO menja električno stanje |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| Mehanička trajnost | 5000000 ciklusa |
| Kompatibilnost | ZB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
