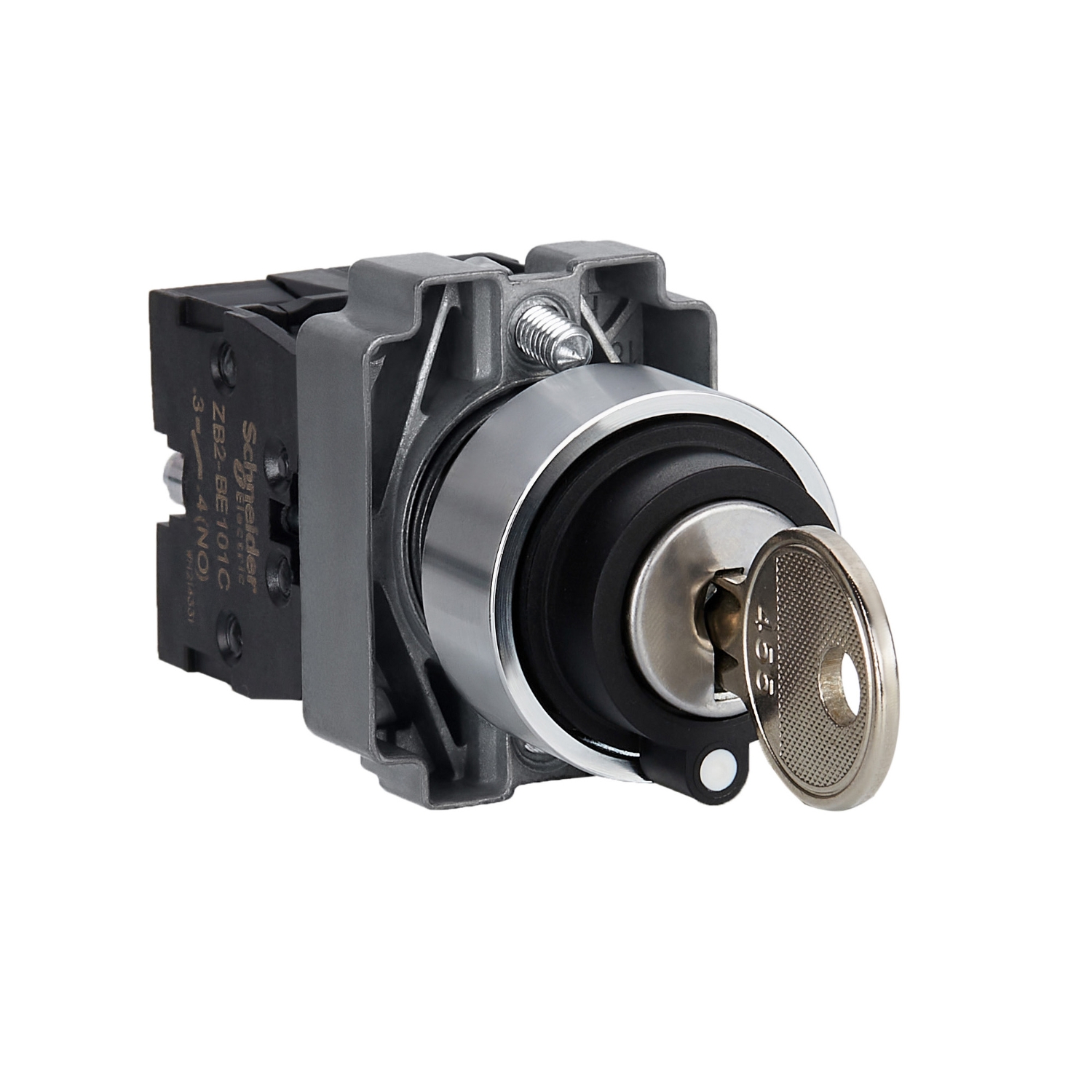

Izborni prekidač sa ključem, Easy Harmony XB2, metalni, crni, 22mm, broj ključa 455, 2 pozicije, bez povratka, izvlačenje u 2 položaja, 1NO + 1NC
- Šifra proizvoda: XB2BG45C
- Kategorija: Tasteri od 22 mm, prekidači, pilotska svetla
| Kratko ime uređaja | XB2 |
|---|---|
| Tip proizvoda ili komponente | kompletni izborni prekidač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm |
| Materijal podnožja | hromirani metal |
| Grupa proizvoda | Easy Harmony XB2 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22.5 mm |
| Tip proizvoda ili komponente | kompletni izborni prekidač |
| Materijal podnožja | hromirani metal |
| Informacija o poziciji glave | 2 pozicije |
| Grupa proizvoda | Easy Harmony XB2 |
| Tip glave | standardni |
| Prezentacija uređaja | kompletan proizvod |
| Prodaja po nedeljivim količinama | 1 |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (13-14)NO |
| Opis priključaka iso n°1 | (21-22)NC |
| Centar za fiksiranje | >= 30 x 40 mm (panel) 1-6 mm |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Oblik glave signalne jedinice | okrugla |
| Masa proizvoda | 0.125 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| Tip kontakata i sastav | 1 NO + 1 NC |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Profil glave uređaja | crna ključ taster |
| Tip ručice | bez povratka |
| Izolacija | ne |
| Širina | 40 mm |
| Dubina | 87 mm |
| Cad ukupna širina | 30 mm |
| Cad ukupna dubina | 87 mm |
| Tip brave | key 455 |
| Visina | 30 mm |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 0.8 N.m |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 1.0 N.m |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Tip glave uređaja | bez povratka |
| Tip glave | ključ taster |
| Boja kapica/glave ili sočiva | crna |
| Cad ukupna visina | 40 mm |
| Materijal montažnog rama | zamak |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Pozicija vađenja ključa | levo i desno |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Operacija kontakata | sporo isključenje |
| Mehanička trajnost | 1000000 ciklusa |
| Kompatibilnost | XB2 |
| Radni položaj | bilo koja pozicija |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Kompatibilnost proizvoda | ZB2..C |
| Moment pritezanja | 0.8-1.0 N.m |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm |
