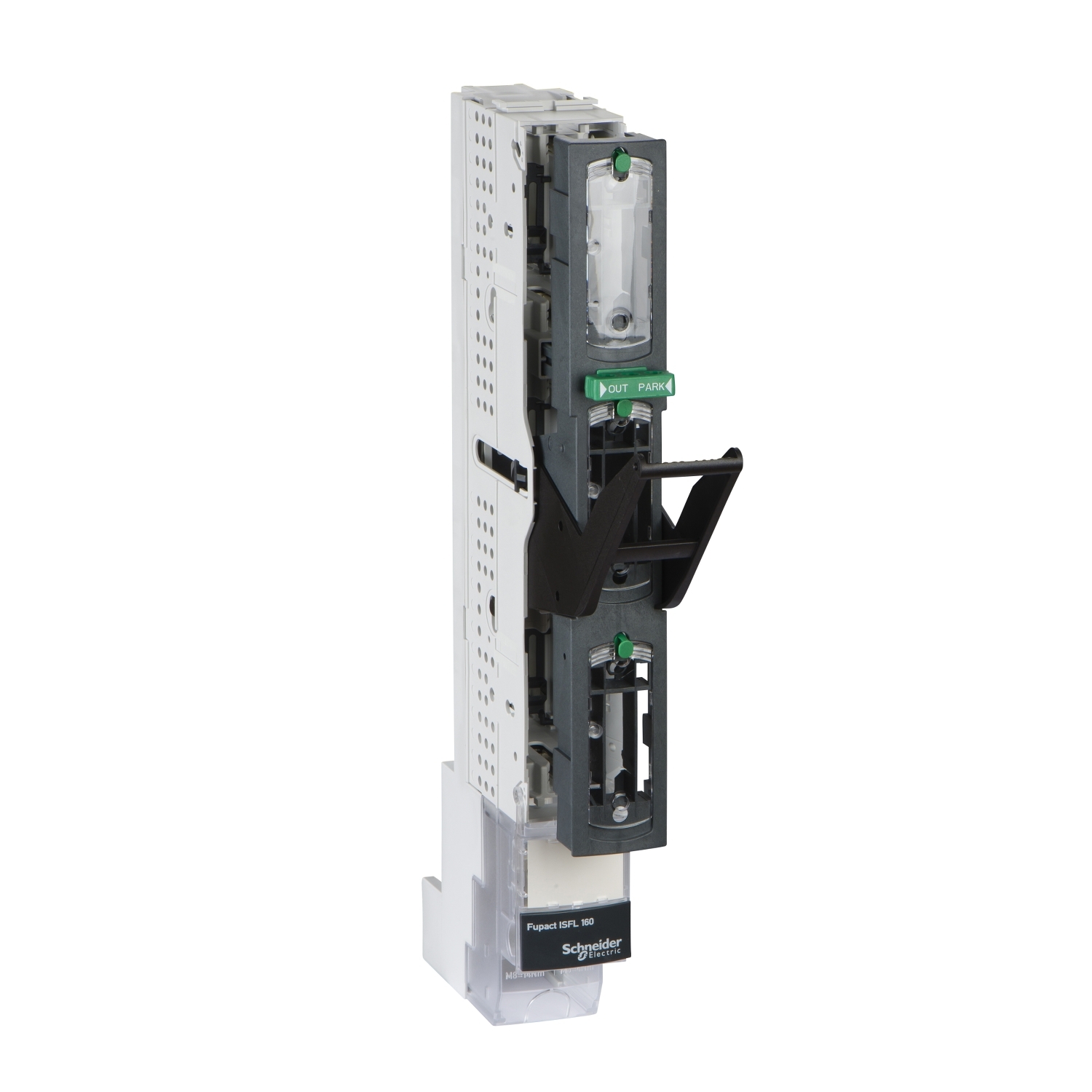

ISFL160 direktna 100mm sabirnica zavrtnji M8 – rastavljač sa osiguračima
- Šifra proizvoda: LV480852
- Kategorija: Prekidači u električnim instalacijama
| Kratko ime uređaja | ISFL160 |
|---|---|
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | Fupact ISFL |
| Grupa proizvoda | FuPacT |
21.201,14 rsd
- Opis proizvoda
Osnovne Informacije
| Indikator pozicije kontakta | da |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| [ue] nazivni napon | 800 V AC 50/60 Hz AC-20 |
| [ue] nazivni napon | 800 V DC DC-20 |
| Vidljivo prekidanje | da |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | Fupact ISFL |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V DC |
| [ithe] dozvoljena termička struja u ormanu | 160 A pri 40 °C, disipacija po osiguraču: 12 W |
| Opis polova | 1 x 3P promenljivo |
| broj nosača osigurača | 3 |
| Veličina osigurača | NH001 |
| Veličina osigurača | NH01 |
| Signalna funkcija | odvojeni nadzor osigurača |
| [ith] dozvoljena termička struja u vazduhu | 160 A 40 °C ) disipacija po osiguraču: 12 W |
| Maksimalna snaga disipacije po polu | 19 W |
| Grupa proizvoda | FuPacT |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Tip osigurača | DIN |
| [ie] nazivna struja | AC-22B: 160 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 440/480 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 500 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 100 A at 660/690 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 160 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 160 A at 380/415 V AC 50/60 Hz |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Primena uređaja | zaštita opreme, nadzor i upravljanje |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | ISFL160 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Moment pritezanja | 14 N.m |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Masa proizvoda | 1.3 kg |
| Lokacija za montiranje | jedno iznad drugog |
| Držač za montažu | sabirnice |
| Pozicija montiranja ručice | horizontalno |
| Pozicija montiranja ručice | vertikalno |
| Širina | 50 mm |
| Dubina | 123 mm |
| Prekidna moć | 100 kA pri 415 V (AC) |
| Prekidna moć | 100 kA pri 500 V (AC) |
| Prekidna moć | 100 kA pri 690 V (AC) |
| Visina | 405 mm |
| Povezivanje – priključci | priključak na zavrtanj donji M8 160 A |
| Povezivanje – priključci | direktno povezivanje priključak sa gornje strane 160 A 100 mm |
| Tip upravljanja | ručica nosača osigurača |
| Način montiranja | fiksno |
| Električna trajnost | AC-21B: 200 ciklusa 690 V AC 50/60 Hz |
| Električna trajnost | AC-22B: 200 ciklusa 500 V AC 50/60 Hz |
| Električna trajnost | AC-23B: 200 ciklusa 415 V AC 50/60 Hz |
| Nazivna moc ukljucenja i iskljucenja | 7.65 kA pri 690 V |
| Operacija kontakata | jednostruko prekidanje |
| Mehanička trajnost | 1400 ciklusa |
| Priprema za zaključavanje | 3 katanca |
| Nazivni ciklus | neprekidno |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 5 kA za 1 s |
- Opis proizvoda
Osnovne Informacije
| Indikator pozicije kontakta | da |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| [ue] nazivni napon | 800 V AC 50/60 Hz AC-20 |
| [ue] nazivni napon | 800 V DC DC-20 |
| Vidljivo prekidanje | da |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | Fupact ISFL |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V DC |
| [ithe] dozvoljena termička struja u ormanu | 160 A pri 40 °C, disipacija po osiguraču: 12 W |
| Opis polova | 1 x 3P promenljivo |
| broj nosača osigurača | 3 |
| Veličina osigurača | NH001 |
| Veličina osigurača | NH01 |
| Signalna funkcija | odvojeni nadzor osigurača |
| [ith] dozvoljena termička struja u vazduhu | 160 A 40 °C ) disipacija po osiguraču: 12 W |
| Maksimalna snaga disipacije po polu | 19 W |
| Grupa proizvoda | FuPacT |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Tip osigurača | DIN |
| [ie] nazivna struja | AC-22B: 160 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 440/480 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 160 A at 500 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 100 A at 660/690 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 160 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 160 A at 380/415 V AC 50/60 Hz |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Primena uređaja | zaštita opreme, nadzor i upravljanje |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | ISFL160 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Moment pritezanja | 14 N.m |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Masa proizvoda | 1.3 kg |
| Lokacija za montiranje | jedno iznad drugog |
| Držač za montažu | sabirnice |
| Pozicija montiranja ručice | horizontalno |
| Pozicija montiranja ručice | vertikalno |
| Širina | 50 mm |
| Dubina | 123 mm |
| Prekidna moć | 100 kA pri 415 V (AC) |
| Prekidna moć | 100 kA pri 500 V (AC) |
| Prekidna moć | 100 kA pri 690 V (AC) |
| Visina | 405 mm |
| Povezivanje – priključci | priključak na zavrtanj donji M8 160 A |
| Povezivanje – priključci | direktno povezivanje priključak sa gornje strane 160 A 100 mm |
| Tip upravljanja | ručica nosača osigurača |
| Način montiranja | fiksno |
| Električna trajnost | AC-21B: 200 ciklusa 690 V AC 50/60 Hz |
| Električna trajnost | AC-22B: 200 ciklusa 500 V AC 50/60 Hz |
| Električna trajnost | AC-23B: 200 ciklusa 415 V AC 50/60 Hz |
| Nazivna moc ukljucenja i iskljucenja | 7.65 kA pri 690 V |
| Operacija kontakata | jednostruko prekidanje |
| Mehanička trajnost | 1400 ciklusa |
| Priprema za zaključavanje | 3 katanca |
| Nazivni ciklus | neprekidno |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 5 kA za 1 s |
