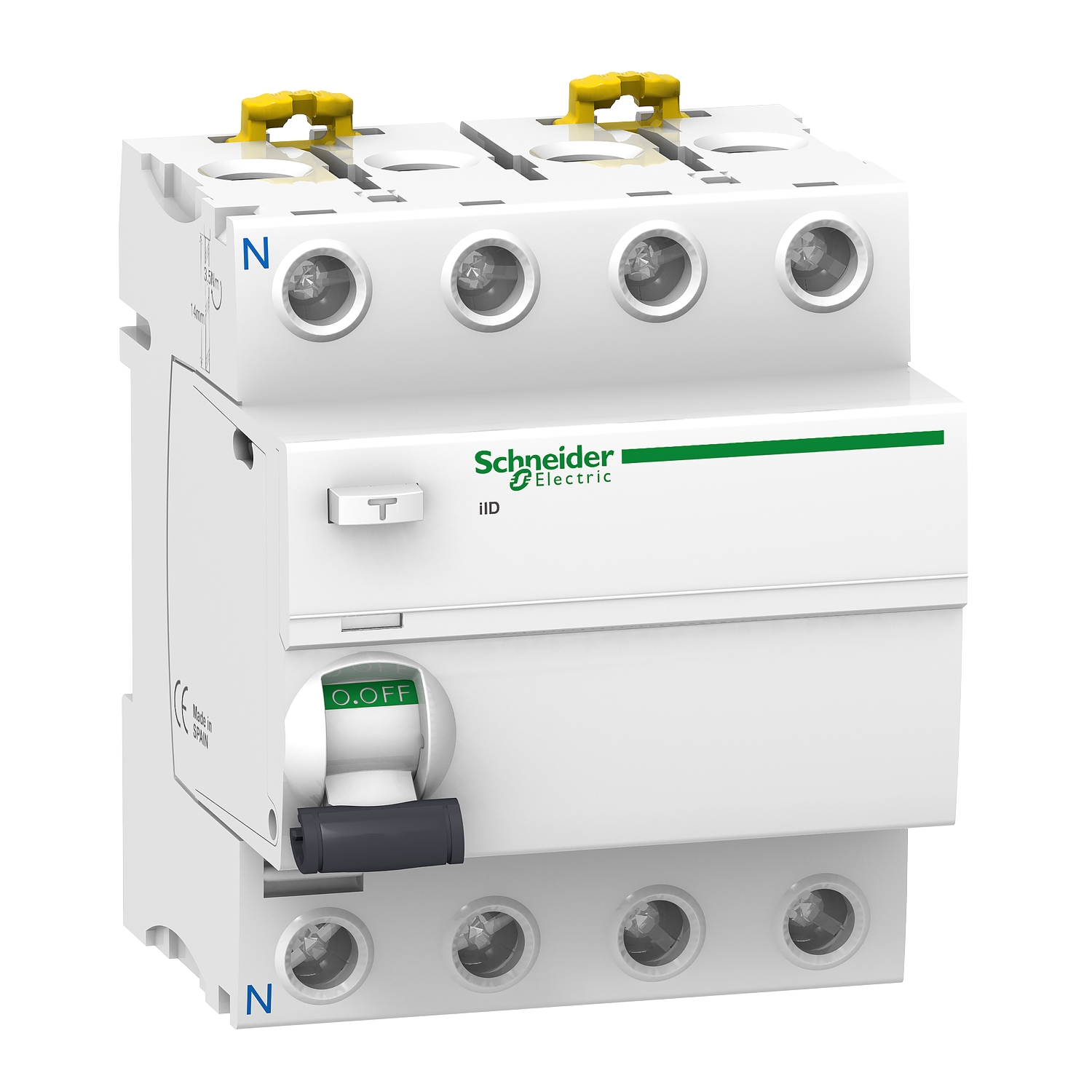

iID – diferencijalni zaštitni prekidač – 4P – 40A – 30mA – AC tip

Šifra proizvoda: A9R41440
Kategorija: Acti 9 uređaji za diferencijalnu zaštitu - RCDs

Broj polova	4P
Kratko ime uređaja	iID
Tip proizvoda ili komponente	prekidač diferencijalne zaštite (RCCB)
Ime proizvoda	Acti 9 iID
Klasa diferenc zaštite	tip AC
Osetljivost diferenc zašt	30 mA
Grupa proizvoda	Acti 9
[in] nazivna struja	40 A

Preuzmi tehničku dokumentaciju

12.164,70 rsd

Dodaj u Listu Želja

Uporedi

Opis proizvoda

Acti9 iID je modularni i pouzdani prekidač sa diferencijalnom zaštitom (RCCB). Radi se o 4P prekidaču sa nazivnom strujom od 40A, AC tipu klase zaštite i 30mA osetljivošću struje curenja. Ovaj proizvod štiti od električnog udara direktnim ili indirektnim kontaktom i od opasnosti od požara. Vrši funkciju isključenja električnih kola u slučaju zemljospoja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravan uređaj sa mehaničkim indikatorom na prednjoj strani. Ovaj proizvod takođe ima VisiSafe okno sa zelenom trakom na prekidaču koji ukazuje na potpuno isključenje polova što omogućava održavanje uređaja na izvodima. Proizvod je usklađen sa standardom EN / IEC 61008-1. Nazivna moć uključenja i isključenja (Im/IΔm) je 1500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 10kA. Električna izdržljivost do 15000 ciklusa. Mehanička izdržljivost do 20000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 500VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 91mm x (D) 73.5mm. Masa proizvoda je 0.37kg. Stepen zaštite IP20. Postaje IP40 kada se nađe u modularnom ormanu (u skladu sa IEC/EN 60529 standardom). Radna temperatura je od -5°C do 60°C. Temperatura skladištenja je od -40°C do 85°C.

Osnovne Informacije

[in] nazivna struja	40 A
Osetljivost diferencijalne zaštite	30 mA
Tip proizvoda ili komponente	prekidač diferencijalne zaštite (RCCB)
Ime proizvoda	Acti 9 iID
Broj polova	4P
Grupa proizvoda	iID
Grupa proizvoda	Acti 9
Kratko ime uređaja	iID
Tip mreže	AC
Kašnjenje prorade diferencijalne zaštite	trenutna
Pozicija nultog provodnika	levo
Klasa diferencijalne zaštite	tip AC

Dopunske Informacije

Mrežna frekvencija	50/60 Hz
Indikator pozicije kontakta	da
Nosači za montažu	DIN šina
Širina	72 mm
Dubina	73.5 mm
[ue] nazivni napon	380…415 V AC 50/60 Hz
Dužina ogoljenog dela žice	14 mm for gornji ili donji connection
Tip upravljanja	ručica
Način montiranja	sistemom na klik
Mehanička trajnost	20000 ciklusa
Povezivanje	18 mm između faza
Povezivanje	18 mm između faze i nule
Boja	bela
Moment pritezanja	3.5-3.5 N.m gornji ili donji
Lokacija uređaja u sistemu	izvod
9 mm redovi	8
Udarna struja	250 A
Masa proizvoda	0.37 kg
[ui] nazivni napon izolacije	500 V AC 50/60 Hz
Segment tržišta	male komercijalne zgrade
Nazivna uslovna struja kratkog spoja	10 kA
Visina	91 mm
Opis opcija zaključavanja	uređaj za zaključavanje
Povezivanje – priključci	pojedinačni priključni blok gornji ili donji1-35 mm² kruti
Povezivanje – priključci	pojedinačni priključni blok gornji ili donji1-25 mm² fleksibilni
Povezivanje – priključci	pojedinačni priključni blok gornji ili donji1-25 mm² fleksibilni sa kablovskim završetkom
Razvodni blok češljaste sabirnice	gornji ili donji: zupčasti
Tehnologija prorade diferencijalne zaštite	nezavisna
Električna trajnost	AC-1: 15000 ciklusa
Nazivna moć uključenja i isključenja	Idm 1500 A
Nazivna moć uključenja i isključenja	Im 1500 A
Kompatibilnost	iID
[uimp] nazivni podnosivi impulsni napon	6 kV

Opis proizvoda

Acti9 iID je modularni i pouzdani prekidač sa diferencijalnom zaštitom (RCCB). Radi se o 4P prekidaču sa nazivnom strujom od 40A, AC tipu klase zaštite i 30mA osetljivošću struje curenja. Ovaj proizvod štiti od električnog udara direktnim ili indirektnim kontaktom i od opasnosti od požara. Vrši funkciju isključenja električnih kola u slučaju zemljospoja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravan uređaj sa mehaničkim indikatorom na prednjoj strani. Ovaj proizvod takođe ima VisiSafe okno sa zelenom trakom na prekidaču koji ukazuje na potpuno isključenje polova što omogućava održavanje uređaja na izvodima. Proizvod je usklađen sa standardom EN / IEC 61008-1. Nazivna moć uključenja i isključenja (Im/IΔm) je 1500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 10kA. Električna izdržljivost do 15000 ciklusa. Mehanička izdržljivost do 20000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 500VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 91mm x (D) 73.5mm. Masa proizvoda je 0.37kg. Stepen zaštite IP20. Postaje IP40 kada se nađe u modularnom ormanu (u skladu sa IEC/EN 60529 standardom). Radna temperatura je od -5°C do 60°C. Temperatura skladištenja je od -40°C do 85°C.

Tip proizvoda ili komponente	češljasta sabirnica
Opis linija	3L + N
[ie] nazivna struja	100 A pri 40 °C
Ukupan broj 18 mm modula	16
Grupa proizvoda	Acti 9

Tip proizvoda ili komponente	češljasta sabirnica
Opis linija	3L + N
[ie] nazivna struja	100 A pri 40 °C
Ukupan broj 18 mm modula	8
Grupa proizvoda	Acti 9

Tip proizvoda ili komponente	češljasta sabirnica
Opis linija	3L + N
Cenovna kategorija	Kategorija 2
[ie] nazivna struja	100 A pri 40 °C
Ukupan broj 18 mm modula	57
Grupa proizvoda	Acti 9

Tip proizvoda ili komponente	češljasta sabirnica
Opis linija	3L + N
Cenovna kategorija	Kategorija 2
[ie] nazivna struja	100 A pri 40 °C
Ukupan broj 18 mm modula	12
Grupa proizvoda	Acti 9
