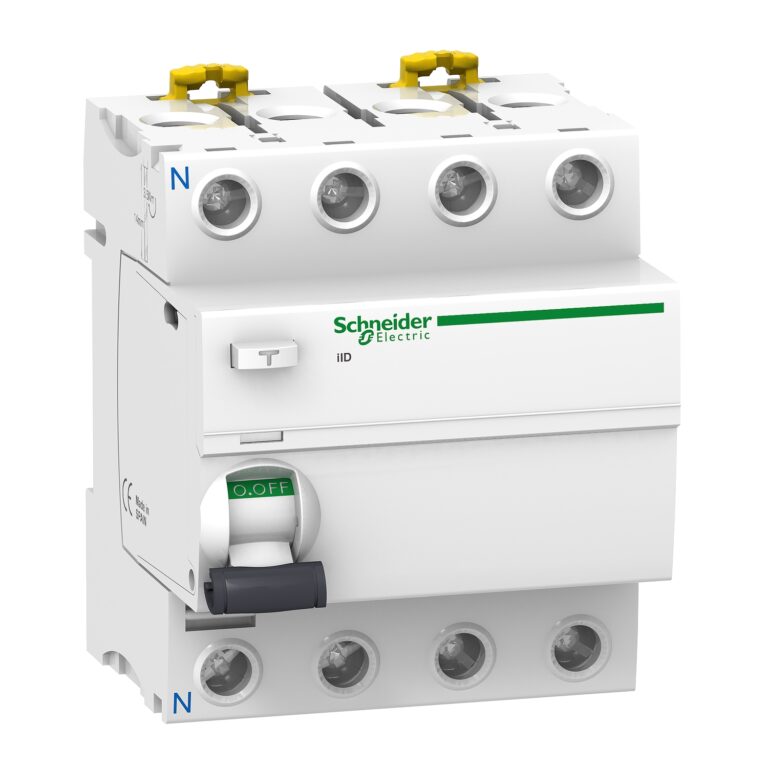

ID K – diferencijalni zaštitni prekidač – 4P – 40A – 30mA – AC tip
- Šifra proizvoda: A9Z05440
- Kategorija: Acti 9 uređaji za diferencijalnu zaštitu - RCDs
6.151,20 rsd
- Opis proizvoda
Acti9 ID K je prekidač sa diferencijalnom zaštitom sa dvostrukim povezivanjem (RCCB). Radi se o 4P prekidaču sa 40A nazivnom strujom, osetljivošću od 30mA sa AC tipom klase zaštite. Ovaj proizvod štiti od električnog udara direktnim ili indirektnim kontaktom i od opasnosti od požara. Postoji test taster za proveru ispravnosti rada uređaja. Priključivanje se vrši češljastom sabirnicom sa dvostrukim povezivanjem na odvodu ili tunelskim priključcima na dovodu/odvodu. Proizvod je usklađen sa IEC/EN 61008-1 standardom. Nazivna moć uključenja i isključenja (Im/IΔm) je 500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 4.5kA. Mehanička izdržljivost ide do 5000 ciklusa, a električna izdržljivost do 2000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 81mm x (D) 68mm. Stepen zaštite IP20 (prema IEC/EN 60529 standardu) i postaje IP40 kada se nađe u modularnom ormanu. Radna temperatura je od -5°C do 40°C. Temperatura skladištenja je od -30°C do 70°C.
| [in] nazivna struja | 40 A |
| Osetljivost diferencijalne zaštite | 30 mA |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite (RCCB) |
| Ime proizvoda | Acti 9 ID K |
| Broj polova | 4P |
| Grupa proizvoda | Acti 9 |
| Grupa proizvoda | Acti 9 |
| Kratko ime uređaja | ID K |
| Tip mreže | AC |
| Kašnjenje prorade diferencijalne zaštite | trenutna |
| Oznake kvaliteta | OVE |
| Oznake kvaliteta | VDE |
| Pozicija nultog provodnika | levo |
| Klasa diferencijalne zaštite | tip AC |
| Mrežna frekvencija | 50/60 Hz |
| Indikator pozicije kontakta | ne |
| Nosači za montažu | DIN šina |
| Širina | 72 mm |
| Dubina | 68 mm |
| [ue] nazivni napon | 380…415 V AC 50 Hz |
| Dužina ogoljenog dela žice | 14 mm for gornji ili donji connection |
| Tip upravljanja | ručica |
| Način montiranja | sistemom na klik |
| Mehanička trajnost | 5000 ciklusa |
| Povezivanje | 18 mm između faza |
| Povezivanje | 18 mm između faze i nule |
| Boja | bela |
| Moment pritezanja | 3.5-3.5 N.m gornji ili donji |
| Lokacija uređaja u sistemu | izvod |
| 9 mm redovi | 8 |
| Udarna struja | 250 A |
| [ui] nazivni napon izolacije | 440 V AC 50 Hz |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Nazivna uslovna struja kratkog spoja | gL63: Inc 4.5 kA |
| Nazivna uslovna struja kratkog spoja | K60: Inc 6 kA |
| Visina | 81 mm |
| Povezivanje – priključci | dvostruko povezivanje gornji ili donji1-35 mm² kruti |
| Povezivanje – priključci | dvostruko povezivanje gornji ili donji1-25 mm² fleksibilni |
| Razvodni blok češljaste sabirnice | donji: viljuškasti |
| Tehnologija prorade diferencijalne zaštite | nezavisna |
| Električna trajnost | AC-1: 2000 ciklusa |
| Nazivna moć uključenja i isključenja | Idm 500 A |
| Nazivna moć uključenja i isključenja | Im 500 A |
| Kompatibilnost | ID K |
| [uimp] nazivni podnosivi impulsni napon | 4 kV |
- Opis proizvoda
Acti9 ID K je prekidač sa diferencijalnom zaštitom sa dvostrukim povezivanjem (RCCB). Radi se o 4P prekidaču sa 40A nazivnom strujom, osetljivošću od 30mA sa AC tipom klase zaštite. Ovaj proizvod štiti od električnog udara direktnim ili indirektnim kontaktom i od opasnosti od požara. Postoji test taster za proveru ispravnosti rada uređaja. Priključivanje se vrši češljastom sabirnicom sa dvostrukim povezivanjem na odvodu ili tunelskim priključcima na dovodu/odvodu. Proizvod je usklađen sa IEC/EN 61008-1 standardom. Nazivna moć uključenja i isključenja (Im/IΔm) je 500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 4.5kA. Mehanička izdržljivost ide do 5000 ciklusa, a električna izdržljivost do 2000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 81mm x (D) 68mm. Stepen zaštite IP20 (prema IEC/EN 60529 standardu) i postaje IP40 kada se nađe u modularnom ormanu. Radna temperatura je od -5°C do 40°C. Temperatura skladištenja je od -30°C do 70°C.
| [in] nazivna struja | 40 A |
| Osetljivost diferencijalne zaštite | 30 mA |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite (RCCB) |
| Ime proizvoda | Acti 9 ID K |
| Broj polova | 4P |
| Grupa proizvoda | Acti 9 |
| Grupa proizvoda | Acti 9 |
| Kratko ime uređaja | ID K |
| Tip mreže | AC |
| Kašnjenje prorade diferencijalne zaštite | trenutna |
| Oznake kvaliteta | OVE |
| Oznake kvaliteta | VDE |
| Pozicija nultog provodnika | levo |
| Klasa diferencijalne zaštite | tip AC |
| Mrežna frekvencija | 50/60 Hz |
| Indikator pozicije kontakta | ne |
| Nosači za montažu | DIN šina |
| Širina | 72 mm |
| Dubina | 68 mm |
| [ue] nazivni napon | 380…415 V AC 50 Hz |
| Dužina ogoljenog dela žice | 14 mm for gornji ili donji connection |
| Tip upravljanja | ručica |
| Način montiranja | sistemom na klik |
| Mehanička trajnost | 5000 ciklusa |
| Povezivanje | 18 mm između faza |
| Povezivanje | 18 mm između faze i nule |
| Boja | bela |
| Moment pritezanja | 3.5-3.5 N.m gornji ili donji |
| Lokacija uređaja u sistemu | izvod |
| 9 mm redovi | 8 |
| Udarna struja | 250 A |
| [ui] nazivni napon izolacije | 440 V AC 50 Hz |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Nazivna uslovna struja kratkog spoja | gL63: Inc 4.5 kA |
| Nazivna uslovna struja kratkog spoja | K60: Inc 6 kA |
| Visina | 81 mm |
| Povezivanje – priključci | dvostruko povezivanje gornji ili donji1-35 mm² kruti |
| Povezivanje – priključci | dvostruko povezivanje gornji ili donji1-25 mm² fleksibilni |
| Razvodni blok češljaste sabirnice | donji: viljuškasti |
| Tehnologija prorade diferencijalne zaštite | nezavisna |
| Električna trajnost | AC-1: 2000 ciklusa |
| Nazivna moć uključenja i isključenja | Idm 500 A |
| Nazivna moć uključenja i isključenja | Im 500 A |
| Kompatibilnost | ID K |
| [uimp] nazivni podnosivi impulsni napon | 4 kV |
