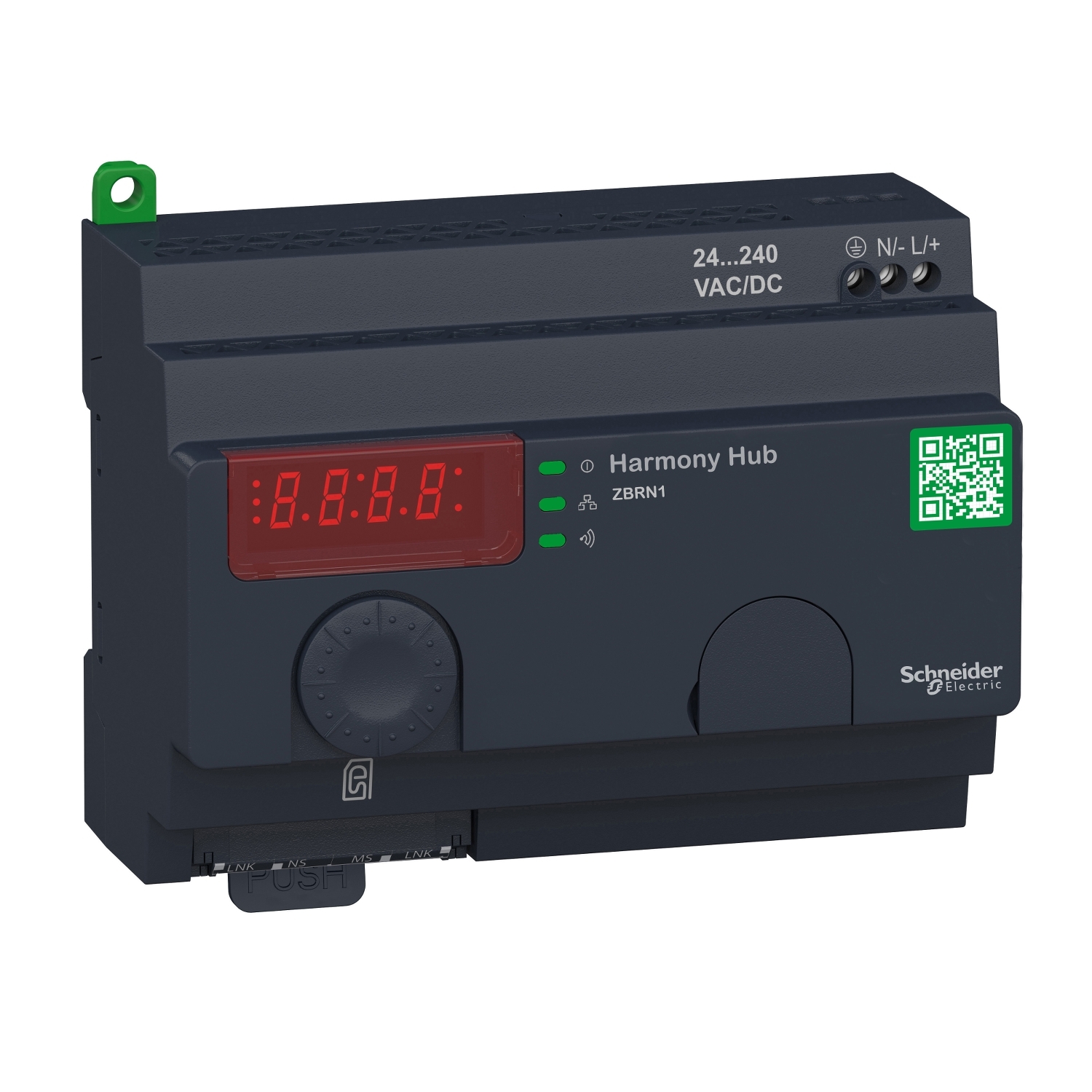

Harmony Hub wireless ethernet gateway, Harmony XB5R, Zigbee green power gateway, wireless to modbus TCP, 24…240V AC DC
- Šifra proizvoda: ZBRN1
- Kategorija: Daljinske kontrolne stanice
| Kratko ime uređaja | ZBRN1 |
|---|---|
| Tip proizvoda ili komponente | Harmony Hub Wireless/Ethernet gateway |
| Specifične primene proiz | Wireless Schneider Electric devices ecosystem |
| Grupa proizvoda | Harmony |
40.509,86 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | Harmony Hub Wireless/Ethernet gateway |
| Specifične primene proizvoda | Wireless Schneider Electric devices ecosystem |
| Funkcije modula | Zigbee green power gateway |
| Vrsta antene | integrisano |
| Grupa proizvoda | Harmony |
| Protokol komunikacionog porta | Modbus/TCP client application, with ZBRCETH module |
| Kratko ime uređaja | ZBRN1 |
| frekvencija prenosa | 2405-2480 MHz |
Dopunske Informacije
| [us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz – 10…10 % |
| Zaštita od kratkog spoja | 16 A GB2 prekidač |
| Integrisani načini povezivanja | Ethernet Modbus TCP/IP RJ45 Modbus TCP network, 10/100 Mbit/s, 2 upredene parice |
| Radni položaj | bilo koja pozicija |
| Masa proizvoda | 0.26 kg |
| Nazivni kratkotrajni podnosivi napon | 1,5 kV 50 Hz u skladu sa EN/IEC 60947-5-1 |
| Držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| Držač za montažu | montažna ploča |
| Materijal kućišta | samogasiva plastika |
| Ethernet port | 10BASE-T/100BASE-T |
| Širina | 122 mm |
| Dubina | 60 mm |
| Maksimalna potrošnja u w | 4 W AC/DC |
| Maksimalno rastojanje kabla između uređaja | 1000 m |
| Oprema za skladištenje podataka | SD kartica |
| Električna veza | 1 provodnik 0.2-4 mm² – AWG 24…AWG 12 – jednožični – bez kablovskog završetka u skladu sa IEC 60947-1 |
| Električna veza | 3 provodnika 0.2-1.5 mm² – AWG 24…AWG 16 – jednožični – bez kablovskog završetka u skladu sa IEC 60947-1 |
| Električna veza | 1 provodnik 0.2-0.75 mm² – AWG 24…AWG 14 – fleksibilni – sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Električna veza | 3 provodnika 0.2-2.5 mm² – AWG 24…AWG 18 – fleksibilni – sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Visina | 90 mm |
| [uimp] nazivni napon impulsa | 4 kV |
| Statusne led lampice | 1 LED zelena za uključen uređaj |
| Statusne led lampice | 1 LED žuta za komunikacionu mrežu |
| Statusne led lampice | 5 LEDs crvena za način rada |
| Statusne led lampice | 1 LED zelena i žuta za signal koji se prima |
| korišćenje kanala | <= 60 devices |
| Otpornost na mikroprekide | 10 milisekundi |
| Vreme odziva | < 30 ms |
| Pojačanje antene | 0 dBi |
| Topologija | uređaji povezani u daisy chain ili na otcepnu kutiju |
| Podnosivi naponski udar | 1 kV diferencijalni mod u skladu sa IEC 61000-4-5 |
| Podnosivi naponski udar | 2 kV asimetrični napon u skladu sa IEC 61000-4-5 |
| Maksimalna udaljenost | 100 m u slobodnom polju |
| Maksimalna udaljenost | 250 m if a relay antenna is located between the transmitter and Harmony Hub |
| Maksimalna udaljenost | 60 m if an external antenna is connected to Harmony Hub |
| Maksimalna udaljenost | 25 m with Harmony Hub installed in a metal housing or in a closed metal enclosure |
| Frekvencija upravljačkog kola | 50…60 Hz +/- 10 % |
| Moment pritezanja | 0.35-0.4 N.m u skladu sa EN/IEC 60947-1 |
| Moment pritezanja | 3.09-3.54 lbf.in u skladu sa EN/IEC 60947-1 |
