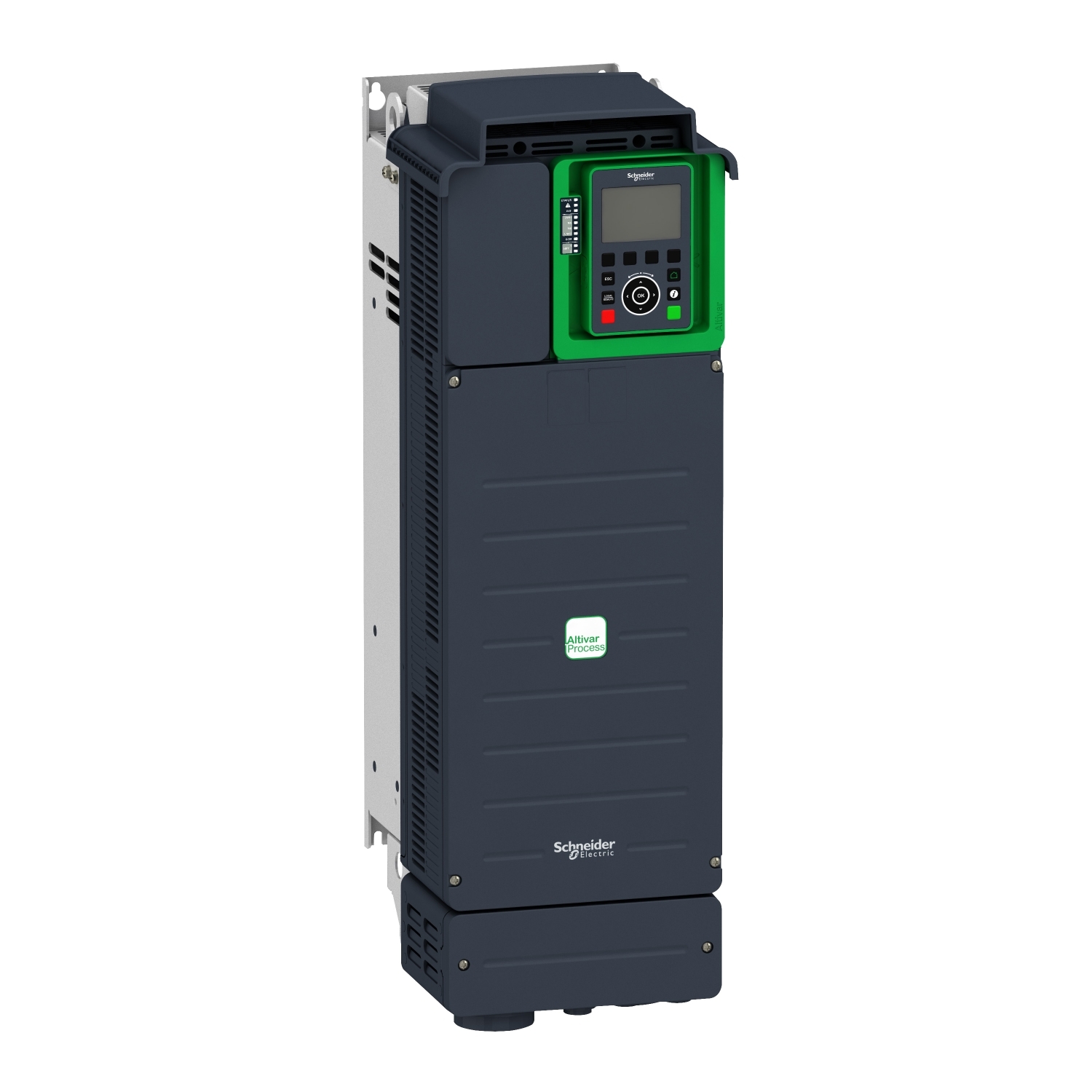

frekventni regulator – ATV930 – 45kW – 400/480V – sa kočionom jedinicom – IP21
- Šifra proizvoda: ATV930D45N4
- Kategorija: Procesni frekventni regulatori
| Ip stepen zaštite | IP21 |
|---|---|
| Namena proizvoda | asinhroni motori |
| Opciona kartica | komunikacioni modul za Ethernet Powerlink |
| Prividna snaga | 49.1 kVA pri 480 V (zahtevne aplikacije) |
| Snaga motora kw | 37.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | process for industrial |
| Nazivna izlazna struja | 88.0 A |
| Grupa proizvoda | Altivar Process ATV900 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
796.845,00 rsd
- Opis proizvoda
Ovaj Altivar Process ATV900 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore za napajanje. Pogodan je za motore sa nominalnom snagom do 45 kW/60 hp za primene koje zahtevaju manje preopterećenje (do 120%). Pogodan je za motore sa nominalnom snagom do 37 kW/50hp za primene koje zahtevaju značajno preopterećenje (do 150%). Radi na nominalnom naponu napajanja od 380V do 480V AC. Ovaj frekventni regulator (VSD / VFD) posebno je osmišljen za industrijske procese. Za sledeće segmente tržišta: nafta i gas, rudarstvo, minerali i metali, hrana i piće, voda i otpadne vode Nudi visoke performanse motora na svakom motoru i ukupnu kontrolu bilo koje vrste spajanja u primenama master/slave. Mrežne usluge obezbeđuju kontinuitet rada čak i u slučaju prekida veze. Veb server i evidentiranje podataka pomažu da smanjite vreme zastoja zahvaljujući brzom rešavanju problema i preventivnom održavanju. Napredna mogućnost povezivanja, uključujući EtherNet/IP i Modbus TCP, omogućava duboku integraciju u automatizovane arhitekture. Konstruisan je da bude montiran u vertikalnom položaju (+/- 10°) na zid.
Osnovne Informacije
| Mrežna frekvencija | 50…60 Hz |
| Namena proizvoda | sinhroni motori |
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| maksimalna prelazna struja | 105.6 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 111.8 A tokom 60 s (zahtevne aplikacije) |
| broj ulaznih faza | 3 |
| Opciona kartica | slot A: komunikacioni modul za Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul za Profinet |
| Opciona kartica | slot A: komunikacioni modul za DeviceNet |
| Opciona kartica | slot A: komunikacioni modul za EtherCAT |
| Opciona kartica | slot A: komunikacioni modul za CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul za CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul za CANopen vijčani priključci |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – izlazni releji |
| Opciona kartica | slot B: 5/12 V interfejs modul za digitalni enkoder |
| Opciona kartica | slot B: interfejs modul za analogni enkoder |
| Opciona kartica | slot B: interfejs modul za rezolver |
| Opciona kartica | komunikacioni modul za Ethernet Powerlink |
| Maksimalna izlazna frekvencija | 599 Hz |
| Grupa proizvoda | Altivar Process ATV900 |
| Snaga motora kw | 45.0 kW za normalan rad |
| Snaga motora kw | 37.0 kW za zahtevne aplikacije |
| Način montiranja | montaža na zid |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Nazivna prekidačka frekvencija | 4 kHz |
| Emc filter | integrisani |
| Emc filter | with EMC plate option |
| Struja linijskog kratkog spoja isc | 50 kA |
| linijska struja | 79.8 A pri 380 V (normalan rad) |
| linijska struja | 67.1 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 69.1 A pri 480 V (normalan rad) |
| linijska struja | 59.0 A pri 480 V (zahtevne aplikacije) |
| Broj faza | trofazne |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Posebna izvedba | standardna verzija |
| Posebna izvedba | sa jedinicom za kočenje |
| Prividna snaga | 57.4 kVA pri 480 V (normalan rad) |
| Prividna snaga | 49.1 kVA pri 480 V (zahtevne aplikacije) |
| Ip stepen zaštite | IP21 |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Prekidačka frekvencija | 4…16 kHz sa faktorom smanjenja karakteristika |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Modbus TCP |
| Nazivna izlazna struja | 88.0 A |
| Specifične primene proizvoda | process for industrial |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| stepen zaštite | UL tip 1 |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
| Stalna izlazna struja | 88 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 74.5 A pri 4 kHz za zahtevne aplikacije |
| Primena uređaja | industrijska primena |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| Profil upravljanja sinhronim motorom | sinhroni reluktantni motor |
Dopunske Informacije
| Snaga disipacije u w | prirodno strujanje vazduha: 121 W pri 380 V, prekidačka frekvencija 4 kHz |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 943 W pri 380 V, prekidačka frekvencija 4 kHz |
| broj HV interfejsa PROFINET | 0 |
| broj HV interfejsa industrijski Ethernet | 2 |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| Lokalna signalizacija | lokalna dijagnostika: 3 LED (mono/dve boje) |
| Lokalna signalizacija | status ugrađene komunikacije: 5 LED (dvostruka boja) |
| Lokalna signalizacija | status komunikacionog modula: 2 LED (dvostruka boja) |
| Lokalna signalizacija | prisustvo napona: 1 LED (crvena) |
| podržani protokol za INTERBUS-Safety | netačno |
| Nazivna izlazna snaga | 45.0 W |
| maksimalna vrednost osigurača | 160.0 A |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 1000000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 1000000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | može se ukinuti |
| Brzina prenosa | 10/100 Mbit/s za Ethernet IP/Modbus TCP |
| Brzina prenosa | 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza |
| gubitak snage po uređaju u zavisnosti od struje | 1210.0 W |
| broj paralelnih HV interfejsa | 0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1, AQ2: +/- 0.2 % za analogni izlaz |
| Broj adresa | 1-247 za Modbus serijska veza |
| Širina | 226 mm |
| Brzina prenosa | 10, 100 Mbits |
| Brzina prenosa | 4.8 kbps |
| Brzina prenosa | 9600 bit/s |
| Brzina prenosa | 19200 bit/s |
| podržani protokol za KNX | netačno |
| Dubina | 274 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| računarski port | tačno |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: vijčani priključak 0.5…1.5 mm²/AWG 20…AWG 16 |
| Električna veza | strana napajanja: vijčani priključak 35…50 mm²/AWG 2…AWG 1 |
| Električna veza | motor: vijčani priključak 50 mm²/AWG 1 |
| Električna veza | DC bus: vijčani priključak 35…50 mm²/AWG 3…AWG 1 |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | tačno |
| maksimalni izlazni napon | 480.0 V |
| osnovna struja na velikom preopterećenju | 74.5 A |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 88.0 A |
| podržani protokol za PROFINET CBA | tačno |
| Kompatibilnost ulaza | DI1…DI8: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI7, DI8: impulsni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Broj analognih izlaza | 2 |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| gubitak snage po uređaju nezavisno od struje | 31.0 W |
| Tip digitalnih ulaza | DI1…DI8 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| Tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak faze napajanja: frekventni regulator |
| Tip zaštite | prekoračenje brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA impedansa 500 Ω, rezolucija 10 bitova |
| Tip digitalnih izlaza | digitalni izlaz DQ+ 0-1 kHz <= 30 V DC 100 mA |
| Tip digitalnih izlaza | programabilno kao impulsni izlaz DQ+ 0-30 kHz <= 30 V DC 20 mA |
| Tip digitalnih izlaza | digitalni izlaz DQ- 0-1 kHz <= 30 V DC 100 mA |
| podržani protokol za INTERBUS | netačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 28.7 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 2 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj adresa | 1-247 |
| Broj digitalnog ulaza | 10 |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0…20 mA/4…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI8) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) – impulsni ulaz |
| Trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| Visina | 673 mm |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| protokol enkodera | 1 Vpp |
| protokol enkodera | EnDat 2.2 |
| protokol enkodera | rešavač |
| protokol enkodera | RS 422 |
| protokol enkodera | SSI 24V |
| protokol enkodera | SSI 5V |
| protokol enkodera | TTL / HTL |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0 |
| Tip priključka | 2 RJ45 |
| Tip priključka | 1 RJ45 |
| podržani protokol za Data-Highway | netačno |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | mrežni |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Izolacija | između napajanja i kontrolnih priključaka |
| integrisani kočioni otpornik | tačno |
| Količina po setu | 1 |
| podržani protokol za SUCONET | netačno |
| Tip polarizacije | bez impedanse za Modbus serijska veza |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
- Opis proizvoda
Ovaj Altivar Process ATV900 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore za napajanje. Pogodan je za motore sa nominalnom snagom do 45 kW/60 hp za primene koje zahtevaju manje preopterećenje (do 120%). Pogodan je za motore sa nominalnom snagom do 37 kW/50hp za primene koje zahtevaju značajno preopterećenje (do 150%). Radi na nominalnom naponu napajanja od 380V do 480V AC. Ovaj frekventni regulator (VSD / VFD) posebno je osmišljen za industrijske procese. Za sledeće segmente tržišta: nafta i gas, rudarstvo, minerali i metali, hrana i piće, voda i otpadne vode Nudi visoke performanse motora na svakom motoru i ukupnu kontrolu bilo koje vrste spajanja u primenama master/slave. Mrežne usluge obezbeđuju kontinuitet rada čak i u slučaju prekida veze. Veb server i evidentiranje podataka pomažu da smanjite vreme zastoja zahvaljujući brzom rešavanju problema i preventivnom održavanju. Napredna mogućnost povezivanja, uključujući EtherNet/IP i Modbus TCP, omogućava duboku integraciju u automatizovane arhitekture. Konstruisan je da bude montiran u vertikalnom položaju (+/- 10°) na zid.
Osnovne Informacije
| Mrežna frekvencija | 50…60 Hz |
| Namena proizvoda | sinhroni motori |
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| maksimalna prelazna struja | 105.6 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 111.8 A tokom 60 s (zahtevne aplikacije) |
| broj ulaznih faza | 3 |
| Opciona kartica | slot A: komunikacioni modul za Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul za Profinet |
| Opciona kartica | slot A: komunikacioni modul za DeviceNet |
| Opciona kartica | slot A: komunikacioni modul za EtherCAT |
| Opciona kartica | slot A: komunikacioni modul za CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul za CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul za CANopen vijčani priključci |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – izlazni releji |
| Opciona kartica | slot B: 5/12 V interfejs modul za digitalni enkoder |
| Opciona kartica | slot B: interfejs modul za analogni enkoder |
| Opciona kartica | slot B: interfejs modul za rezolver |
| Opciona kartica | komunikacioni modul za Ethernet Powerlink |
| Maksimalna izlazna frekvencija | 599 Hz |
| Grupa proizvoda | Altivar Process ATV900 |
| Snaga motora kw | 45.0 kW za normalan rad |
| Snaga motora kw | 37.0 kW za zahtevne aplikacije |
| Način montiranja | montaža na zid |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Nazivna prekidačka frekvencija | 4 kHz |
| Emc filter | integrisani |
| Emc filter | with EMC plate option |
| Struja linijskog kratkog spoja isc | 50 kA |
| linijska struja | 79.8 A pri 380 V (normalan rad) |
| linijska struja | 67.1 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 69.1 A pri 480 V (normalan rad) |
| linijska struja | 59.0 A pri 480 V (zahtevne aplikacije) |
| Broj faza | trofazne |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Posebna izvedba | standardna verzija |
| Posebna izvedba | sa jedinicom za kočenje |
| Prividna snaga | 57.4 kVA pri 480 V (normalan rad) |
| Prividna snaga | 49.1 kVA pri 480 V (zahtevne aplikacije) |
| Ip stepen zaštite | IP21 |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Prekidačka frekvencija | 4…16 kHz sa faktorom smanjenja karakteristika |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Modbus TCP |
| Nazivna izlazna struja | 88.0 A |
| Specifične primene proizvoda | process for industrial |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| stepen zaštite | UL tip 1 |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
| Stalna izlazna struja | 88 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 74.5 A pri 4 kHz za zahtevne aplikacije |
| Primena uređaja | industrijska primena |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| Profil upravljanja sinhronim motorom | sinhroni reluktantni motor |
Dopunske Informacije
| Snaga disipacije u w | prirodno strujanje vazduha: 121 W pri 380 V, prekidačka frekvencija 4 kHz |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 943 W pri 380 V, prekidačka frekvencija 4 kHz |
| broj HV interfejsa PROFINET | 0 |
| broj HV interfejsa industrijski Ethernet | 2 |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| Lokalna signalizacija | lokalna dijagnostika: 3 LED (mono/dve boje) |
| Lokalna signalizacija | status ugrađene komunikacije: 5 LED (dvostruka boja) |
| Lokalna signalizacija | status komunikacionog modula: 2 LED (dvostruka boja) |
| Lokalna signalizacija | prisustvo napona: 1 LED (crvena) |
| podržani protokol za INTERBUS-Safety | netačno |
| Nazivna izlazna snaga | 45.0 W |
| maksimalna vrednost osigurača | 160.0 A |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 1000000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 1000000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | može se ukinuti |
| Brzina prenosa | 10/100 Mbit/s za Ethernet IP/Modbus TCP |
| Brzina prenosa | 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza |
| gubitak snage po uređaju u zavisnosti od struje | 1210.0 W |
| broj paralelnih HV interfejsa | 0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1, AQ2: +/- 0.2 % za analogni izlaz |
| Broj adresa | 1-247 za Modbus serijska veza |
| Širina | 226 mm |
| Brzina prenosa | 10, 100 Mbits |
| Brzina prenosa | 4.8 kbps |
| Brzina prenosa | 9600 bit/s |
| Brzina prenosa | 19200 bit/s |
| podržani protokol za KNX | netačno |
| Dubina | 274 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| računarski port | tačno |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: vijčani priključak 0.5…1.5 mm²/AWG 20…AWG 16 |
| Električna veza | strana napajanja: vijčani priključak 35…50 mm²/AWG 2…AWG 1 |
| Električna veza | motor: vijčani priključak 50 mm²/AWG 1 |
| Električna veza | DC bus: vijčani priključak 35…50 mm²/AWG 3…AWG 1 |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | tačno |
| maksimalni izlazni napon | 480.0 V |
| osnovna struja na velikom preopterećenju | 74.5 A |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 88.0 A |
| podržani protokol za PROFINET CBA | tačno |
| Kompatibilnost ulaza | DI1…DI8: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI7, DI8: impulsni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Broj analognih izlaza | 2 |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| gubitak snage po uređaju nezavisno od struje | 31.0 W |
| Tip digitalnih ulaza | DI1…DI8 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| Tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak faze napajanja: frekventni regulator |
| Tip zaštite | prekoračenje brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA impedansa 500 Ω, rezolucija 10 bitova |
| Tip digitalnih izlaza | digitalni izlaz DQ+ 0-1 kHz <= 30 V DC 100 mA |
| Tip digitalnih izlaza | programabilno kao impulsni izlaz DQ+ 0-30 kHz <= 30 V DC 20 mA |
| Tip digitalnih izlaza | digitalni izlaz DQ- 0-1 kHz <= 30 V DC 100 mA |
| podržani protokol za INTERBUS | netačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 28.7 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 2 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj adresa | 1-247 |
| Broj digitalnog ulaza | 10 |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0…20 mA/4…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI8) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) – impulsni ulaz |
| Trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| Visina | 673 mm |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| protokol enkodera | 1 Vpp |
| protokol enkodera | EnDat 2.2 |
| protokol enkodera | rešavač |
| protokol enkodera | RS 422 |
| protokol enkodera | SSI 24V |
| protokol enkodera | SSI 5V |
| protokol enkodera | TTL / HTL |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0 |
| Tip priključka | 2 RJ45 |
| Tip priključka | 1 RJ45 |
| podržani protokol za Data-Highway | netačno |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | mrežni |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Izolacija | između napajanja i kontrolnih priključaka |
| integrisani kočioni otpornik | tačno |
| Količina po setu | 1 |
| podržani protokol za SUCONET | netačno |
| Tip polarizacije | bez impedanse za Modbus serijska veza |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
Povezani proizvodi
set za montažu na vrata – za udaljeni graf.terminal-fr. regulator-IP65/UL tip 12
In stock
12.717,00 rsd
