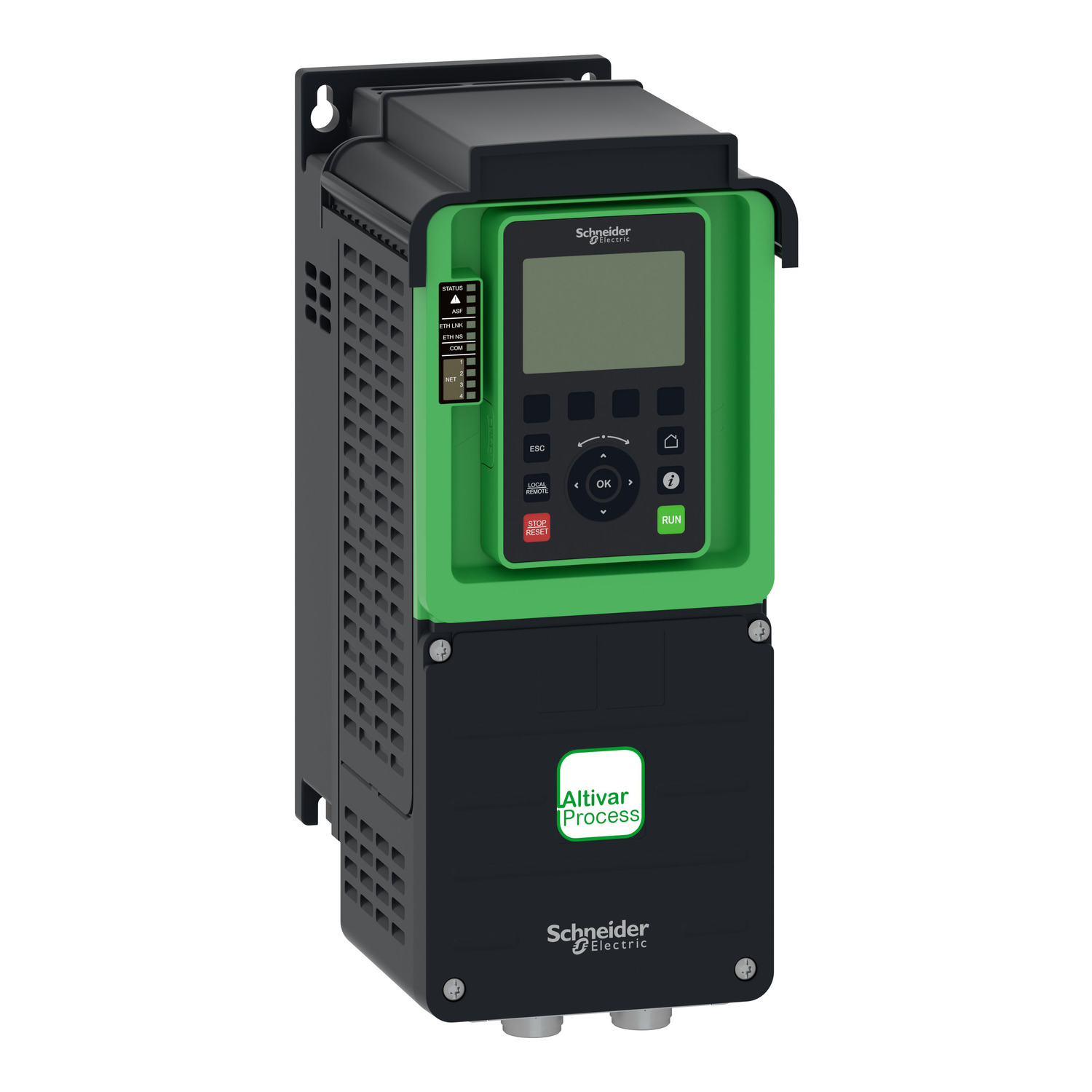

frekventni regulator ATV630 – 1.5kW/2HP – 380…480V – IP21/UL tip 1
- Šifra proizvoda: ATV630U15N4
- Kategorija: Procesni frekventni regulatori
| Ip stepen zaštite | IP21 u skladu sa IEC 60529 |
|---|---|
| Kratko ime uređaja | ATV630 |
| Linijska struja | 1.5 A pri 480 V (zahtevne aplikacije) |
| Namena proizvoda | sinhroni motori |
| Opciona kartica | komunikacioni modul, Ethernet Powerlink |
| Prividna snaga | 1.2 kVA pri 480 V (zahtevne aplikacije) |
| Snaga motora kw | 0.75 kW (zahtevne aplikacije) |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | procesi i komunalna preduzeća |
| Montaža ormana | montaža na zid |
| Grupa proizvoda | Altivar Process ATV600 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
134.643,00 rsd
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Namena proizvoda | sinhroni motori |
| Emc filter | integrisani sa 50 m motorni kabl u skladu sa IEC 61800-3 kategorija C2 |
| Emc filter | integrisani sa 150 m motorni kabl u skladu sa IEC 61800-3 kategorija C3 |
| Tip proizvoda ili komponente | frekventni regulator |
| Snaga motora hp | 2 hp normalan rad |
| Snaga motora hp | 1 hp zahtevne aplikacije |
| Frekvencija napajanja | 50…60 Hz – 5…5 % |
| Opciona kartica | slot A: komunikacioni modul, Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul, Profinet |
| Opciona kartica | slot A: komunikacioni modul, DeviceNet |
| Opciona kartica | slot A: komunikacioni modul, Modbus TCP/EtherNet/IP |
| Opciona kartica | slot A: komunikacioni modul, CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul, CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul, CANopen vijčani priključci |
| Opciona kartica | slot A/slot B: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B: modul za proširenje – izlazni releji |
| Opciona kartica | slot A: komunikacioni modul, Ethernet IP/Modbus TCP/MD-Link |
| Opciona kartica | komunikacioni modul, BACnet MS/TP |
| Opciona kartica | komunikacioni modul, Ethernet Powerlink |
| Grupa proizvoda | Altivar Process ATV600 |
| Izlazna frekvencija | 0.1-500 Hz |
| Ip stepen zaštite | IP21 u skladu sa IEC 61800-5-1 |
| Ip stepen zaštite | IP21 u skladu sa IEC 60529 |
| Snaga motora kw | 1.5 kW (normalan rad) |
| Snaga motora kw | 0.75 kW (zahtevne aplikacije) |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Nazivna prekidačka frekvencija | 4 kHz |
| Kratko ime uređaja | ATV630 |
| Struja linijskog kratkog spoja isc | 50 kA |
| Linijska struja | 3 A pri 380 V (normalan rad) |
| Linijska struja | 2.6 A pri 480 V (normalan rad) |
| Linijska struja | 1.7 A pri 380 V (zahtevne aplikacije) |
| Linijska struja | 1.5 A pri 480 V (zahtevne aplikacije) |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| Posebna izvedba | standardna verzija |
| Prividna snaga | 2.2 kVA pri 480 V (normalan rad) |
| Prividna snaga | 1.2 kVA pri 480 V (zahtevne aplikacije) |
| Prekidačka frekvencija | 2…12 kHz podesivo |
| Prekidačka frekvencija | 4…12 kHz sa faktorom smanjenja karakteristika |
| Protokol komunikacionog porta | Modbus TCP |
| Protokol komunikacionog porta | Ethernet |
| Protokol komunikacionog porta | Modbus serijska veza |
| Specifične primene proizvoda | procesi i komunalna preduzeća |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Stepen zaštite | UL tip 1 u skladu sa UL 508C |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| Stalna izlazna struja | 4 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 2.2 A pri 4 kHz za zahtevne aplikacije |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| Profil upravljanja sinhronim motorom | sinhroni reluktantni motor |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| broj HV interfejsa PROFINET | 0 |
| broj HV interfejsa industrijski Ethernet | 1 |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | netačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet/Modbus TCP |
| podržani protokol za INTERBUS-Safety | netačno |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Nazivna izlazna snaga | 1.5 kW |
| Opseg snage | 1.1-2 kW pri 380-440 V trofazne |
| Opseg snage | 1.1-2 kW pri 480-500 V trofazne |
| maksimalna vrednost osigurača | 8.0 A |
| Broj faza mreže | trofazne |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| maksimalna prelazna struja | 4.4 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 3.3 A tokom 60 s (zahtevne aplikacije) |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | može se ukinuti |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| gubitak snage po uređaju u zavisnosti od struje | 74.0 W |
| Lokalna signalizacija | zalokalna dijagnostika: 3 LED lampice |
| Lokalna signalizacija | zastatus ugrađene komunikacije: 3 LED lampice (dvostruka boja) |
| Lokalna signalizacija | zastatus komunikacionog modula: 4 LED lampice (dvostruka boja) |
| Lokalna signalizacija | zaprisustvo napona: 1 LED (crvena) |
| broj paralelnih HV interfejsa | 0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AO1, AO2: +/- 0.2 % za analogni izlaz |
| Broj adresa | 1-247 za Modbus serijska veza |
| broj ulaznih faza | 3 |
| Širina | 144 mm |
| Brzina prenosa | 10, 100 Mbits |
| Brzina prenosa | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| podržani protokol za KNX | netačno |
| Dubina | 203 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| Proizvodnja | zgrada – HVAC centrifugalni kompresor |
| Proizvodnja | obrada hrane i pića druge primene |
| Proizvodnja | rudarstvo, minerali i metali ventilator |
| Proizvodnja | rudarstvo, minerali i metali pumpa |
| Proizvodnja | nafta i gas ventilator |
| Proizvodnja | voda i otpadna voda druge primene |
| Proizvodnja | zgrada – HVAC vijčani kompresor |
| Proizvodnja | obrada hrane i pića pumpa |
| Proizvodnja | obrada hrane i pića ventilator |
| Proizvodnja | obrada hrane i pića raspršivanje |
| Proizvodnja | nafta i gas potapajuća pumpa (ESP) |
| Proizvodnja | nafta i gas pumpa za ubrizgavanje vode |
| Proizvodnja | nafta i gas pumpa za avionsko gorivo |
| Proizvodnja | nafta i gas kompresor za rafineriju |
| Proizvodnja | voda i otpadna voda centrifugalna pumpa |
| Proizvodnja | voda i otpadna voda pumpa sa pozitivnim pomakom |
| Proizvodnja | voda i otpadna voda potapajuća pumpa (ESP) |
| Proizvodnja | voda i otpadna voda vijčana pumpa |
| Proizvodnja | voda i otpadna voda rotacioni kompresor |
| Proizvodnja | voda i otpadna voda vijčani kompresor |
| Proizvodnja | voda i otpadna voda centrifugalni kompresor |
| Proizvodnja | voda i otpadna voda ventilator |
| Proizvodnja | voda i otpadna voda pokretna traka |
| Proizvodnja | voda i otpadna voda mešalica |
| računarski port | tačno |
| klasa životne sredine (tokom rada) | klasa 3C3 prema IEC 60721-3-3 |
| klasa životne sredine (tokom rada) | klasa 3S3 prema IEC 60721-3-3 |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: odvojivi vijčani priključni blokovi 0.5…1.5 mm²/AWG 20…AWG 16 |
| Električna veza | motor: vijčani priključak 2.5…6 mm²/AWG 14…AWG 10 |
| Električna veza | strana napajanja: vijčani priključak 2.5…6 mm²/AWG 14…AWG 10 |
| Maksimalna izlazna frekvencija | 500 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| maksimalni izlazni napon | 480.0 V |
| osnovna struja na velikom preopterećenju | 2.2 A |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| klasa životne sredine (tokom transporta) | klasa 2C3 prema EN 60721-3-2 |
| klasa životne sredine (tokom transporta) | klasa 2S1 prema EN 60721-3-2 |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 4.0 A |
| podržani protokol za PROFINET CBA | tačno |
| maksimalno ubrzanje usled vibracija (tokom rada) | 10 m/s² at 13…200 Hz |
| Tip priključka | RJ45 (na udaljenom grafičkom terminalu) za Ethernet/Modbus TCP |
| Tip priključka | RJ45 (na udaljenom grafičkom terminalu) za Modbus serijska veza |
| Kompatibilnost ulaza | DI1…DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Dopustiva privremena struja | 1.1 x In tokom 60 s (normalan rad) |
| Dopustiva privremena struja | 1.5 x In tokom 60 s (zahtevne aplikacije) |
| Način montiranja | montaža na zid |
| dozvoljena relativna vlažnost (tokom transporta) | klasa 2K5 u skladu sa EN 60721-3 |
| Broj analognih izlaza | 2 |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| gubitak snage po uređaju nezavisno od struje | 14.0 W |
| maksimalno ubrzanje tokom udara (za vreme skladištenja) | 150 m/s² at 11 ms |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| Tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak faze napajanja: frekventni regulator |
| Tip zaštite | prekoračenje brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | netačno |
| temperatura okoline u transportu | -40-70 °C |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja DQ-, DQ+: 30 V DC |
| Tip analognog izlaza | softverski podesiva struja DQ-, DQ+: 100 mA |
| maksimalno savijanje usled vibracija (tokom rada) | 1.5 mm na 2…13 Hz |
| Tip digitalnih izlaza | relejni izlazi R1A, R1B, R1C 250 V AC 3000 mA |
| Tip digitalnih izlaza | relejni izlazi R1A, R1B, R1C 30 V DC 3000 mA |
| Tip digitalnih izlaza | relejni izlazi R2A, R2C 250 V AC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R2A, R2C 30 V DC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R3A, R3C 250 V AC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R3A, R3C 30 V DC 5000 mA |
| podržani protokol za INTERBUS | netačno |
| maksimalno savijanje usled vibracija (tokom transporta) | 1.5 mm na 2…13 Hz |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Ip stepen zaštite | IP21 |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 4.5 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Rezolucija frekvencije | displej: 0.1 Hz |
| Rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| dozvoljena relativna vlažnost (tokom skladištenja) | klasa 1K5 u skladu sa EN 60721-3 |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 0 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| dozvoljena relativna vlažnost (tokom rada) | klasa 3K5 u skladu sa EN 60721-3 |
| Broj digitalnog ulaza | 8 |
| Nazivna izlazna struja | 4.0 A |
| Posebne primene | komunalna preduzeća |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | netačno |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 naponski analogni ulaz: – 10…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| broj faza na izlazu | 3 |
| podržani protokol za PROFIsafe | netačno |
| klasa životne sredine (tokom skladištenja) | klasa 1C3 prema EN 60721-3-1 |
| klasa životne sredine (tokom skladištenja) | klasa 1S2 prema EN 60721-3-1 |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI4) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI5, DI6) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 0.1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 10 milisekundi +/- 1 ms (AO1) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| maksimalno ubrzanje usled vibracija (tokom transporta) | 10 m/s² at 13…200 Hz |
| maksimalno ubrzanje tokom udara (tokom transporta) | 150 m/s² at 11 ms |
| Visina | 350 mm |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| maksimalno ubrzanje tokom udara (tokom rada) | 150 m/s² at 11 ms |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AO1, AO2 za temperaturne promene od 60 °C analogni izlaz |
| maksimalno ubrzanje usled vibracija (za vreme skladištenja) | 10 m/s² at 13…200 Hz |
| broj HV interfejsa serijski RS232 | 0 |
| podržani protokol za Data-Highway | netačno |
| Tip motornog pokretača | frekventni regulator |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | mrežni |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Montaža ormana | montaža na zid |
| Izolacija | između napajanja i kontrolnih priključaka |
| integrisani kočioni otpornik | netačno |
| Izlazni napon | <= napon napajanja |
| Količina po setu | 1 |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 235.0 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| maksimalno savijanje usled vibracija (za vreme skladištenja) | 1.5 mm na 2…13 Hz |
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Namena proizvoda | sinhroni motori |
| Emc filter | integrisani sa 50 m motorni kabl u skladu sa IEC 61800-3 kategorija C2 |
| Emc filter | integrisani sa 150 m motorni kabl u skladu sa IEC 61800-3 kategorija C3 |
| Tip proizvoda ili komponente | frekventni regulator |
| Snaga motora hp | 2 hp normalan rad |
| Snaga motora hp | 1 hp zahtevne aplikacije |
| Frekvencija napajanja | 50…60 Hz – 5…5 % |
| Opciona kartica | slot A: komunikacioni modul, Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul, Profinet |
| Opciona kartica | slot A: komunikacioni modul, DeviceNet |
| Opciona kartica | slot A: komunikacioni modul, Modbus TCP/EtherNet/IP |
| Opciona kartica | slot A: komunikacioni modul, CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul, CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul, CANopen vijčani priključci |
| Opciona kartica | slot A/slot B: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B: modul za proširenje – izlazni releji |
| Opciona kartica | slot A: komunikacioni modul, Ethernet IP/Modbus TCP/MD-Link |
| Opciona kartica | komunikacioni modul, BACnet MS/TP |
| Opciona kartica | komunikacioni modul, Ethernet Powerlink |
| Grupa proizvoda | Altivar Process ATV600 |
| Izlazna frekvencija | 0.1-500 Hz |
| Ip stepen zaštite | IP21 u skladu sa IEC 61800-5-1 |
| Ip stepen zaštite | IP21 u skladu sa IEC 60529 |
| Snaga motora kw | 1.5 kW (normalan rad) |
| Snaga motora kw | 0.75 kW (zahtevne aplikacije) |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Nazivna prekidačka frekvencija | 4 kHz |
| Kratko ime uređaja | ATV630 |
| Struja linijskog kratkog spoja isc | 50 kA |
| Linijska struja | 3 A pri 380 V (normalan rad) |
| Linijska struja | 2.6 A pri 480 V (normalan rad) |
| Linijska struja | 1.7 A pri 380 V (zahtevne aplikacije) |
| Linijska struja | 1.5 A pri 480 V (zahtevne aplikacije) |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| Posebna izvedba | standardna verzija |
| Prividna snaga | 2.2 kVA pri 480 V (normalan rad) |
| Prividna snaga | 1.2 kVA pri 480 V (zahtevne aplikacije) |
| Prekidačka frekvencija | 2…12 kHz podesivo |
| Prekidačka frekvencija | 4…12 kHz sa faktorom smanjenja karakteristika |
| Protokol komunikacionog porta | Modbus TCP |
| Protokol komunikacionog porta | Ethernet |
| Protokol komunikacionog porta | Modbus serijska veza |
| Specifične primene proizvoda | procesi i komunalna preduzeća |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Stepen zaštite | UL tip 1 u skladu sa UL 508C |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| Stalna izlazna struja | 4 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 2.2 A pri 4 kHz za zahtevne aplikacije |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| Profil upravljanja sinhronim motorom | sinhroni reluktantni motor |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| broj HV interfejsa PROFINET | 0 |
| broj HV interfejsa industrijski Ethernet | 1 |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | netačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet/Modbus TCP |
| podržani protokol za INTERBUS-Safety | netačno |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Nazivna izlazna snaga | 1.5 kW |
| Opseg snage | 1.1-2 kW pri 380-440 V trofazne |
| Opseg snage | 1.1-2 kW pri 480-500 V trofazne |
| maksimalna vrednost osigurača | 8.0 A |
| Broj faza mreže | trofazne |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| maksimalna prelazna struja | 4.4 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 3.3 A tokom 60 s (zahtevne aplikacije) |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | može se ukinuti |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| gubitak snage po uređaju u zavisnosti od struje | 74.0 W |
| Lokalna signalizacija | zalokalna dijagnostika: 3 LED lampice |
| Lokalna signalizacija | zastatus ugrađene komunikacije: 3 LED lampice (dvostruka boja) |
| Lokalna signalizacija | zastatus komunikacionog modula: 4 LED lampice (dvostruka boja) |
| Lokalna signalizacija | zaprisustvo napona: 1 LED (crvena) |
| broj paralelnih HV interfejsa | 0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AO1, AO2: +/- 0.2 % za analogni izlaz |
| Broj adresa | 1-247 za Modbus serijska veza |
| broj ulaznih faza | 3 |
| Širina | 144 mm |
| Brzina prenosa | 10, 100 Mbits |
| Brzina prenosa | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| podržani protokol za KNX | netačno |
| Dubina | 203 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| Proizvodnja | zgrada – HVAC centrifugalni kompresor |
| Proizvodnja | obrada hrane i pića druge primene |
| Proizvodnja | rudarstvo, minerali i metali ventilator |
| Proizvodnja | rudarstvo, minerali i metali pumpa |
| Proizvodnja | nafta i gas ventilator |
| Proizvodnja | voda i otpadna voda druge primene |
| Proizvodnja | zgrada – HVAC vijčani kompresor |
| Proizvodnja | obrada hrane i pića pumpa |
| Proizvodnja | obrada hrane i pića ventilator |
| Proizvodnja | obrada hrane i pića raspršivanje |
| Proizvodnja | nafta i gas potapajuća pumpa (ESP) |
| Proizvodnja | nafta i gas pumpa za ubrizgavanje vode |
| Proizvodnja | nafta i gas pumpa za avionsko gorivo |
| Proizvodnja | nafta i gas kompresor za rafineriju |
| Proizvodnja | voda i otpadna voda centrifugalna pumpa |
| Proizvodnja | voda i otpadna voda pumpa sa pozitivnim pomakom |
| Proizvodnja | voda i otpadna voda potapajuća pumpa (ESP) |
| Proizvodnja | voda i otpadna voda vijčana pumpa |
| Proizvodnja | voda i otpadna voda rotacioni kompresor |
| Proizvodnja | voda i otpadna voda vijčani kompresor |
| Proizvodnja | voda i otpadna voda centrifugalni kompresor |
| Proizvodnja | voda i otpadna voda ventilator |
| Proizvodnja | voda i otpadna voda pokretna traka |
| Proizvodnja | voda i otpadna voda mešalica |
| računarski port | tačno |
| klasa životne sredine (tokom rada) | klasa 3C3 prema IEC 60721-3-3 |
| klasa životne sredine (tokom rada) | klasa 3S3 prema IEC 60721-3-3 |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: odvojivi vijčani priključni blokovi 0.5…1.5 mm²/AWG 20…AWG 16 |
| Električna veza | motor: vijčani priključak 2.5…6 mm²/AWG 14…AWG 10 |
| Električna veza | strana napajanja: vijčani priključak 2.5…6 mm²/AWG 14…AWG 10 |
| Maksimalna izlazna frekvencija | 500 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| maksimalni izlazni napon | 480.0 V |
| osnovna struja na velikom preopterećenju | 2.2 A |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| klasa životne sredine (tokom transporta) | klasa 2C3 prema EN 60721-3-2 |
| klasa životne sredine (tokom transporta) | klasa 2S1 prema EN 60721-3-2 |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 4.0 A |
| podržani protokol za PROFINET CBA | tačno |
| maksimalno ubrzanje usled vibracija (tokom rada) | 10 m/s² at 13…200 Hz |
| Tip priključka | RJ45 (na udaljenom grafičkom terminalu) za Ethernet/Modbus TCP |
| Tip priključka | RJ45 (na udaljenom grafičkom terminalu) za Modbus serijska veza |
| Kompatibilnost ulaza | DI1…DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Dopustiva privremena struja | 1.1 x In tokom 60 s (normalan rad) |
| Dopustiva privremena struja | 1.5 x In tokom 60 s (zahtevne aplikacije) |
| Način montiranja | montaža na zid |
| dozvoljena relativna vlažnost (tokom transporta) | klasa 2K5 u skladu sa EN 60721-3 |
| Broj analognih izlaza | 2 |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| gubitak snage po uređaju nezavisno od struje | 14.0 W |
| maksimalno ubrzanje tokom udara (za vreme skladištenja) | 150 m/s² at 11 ms |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| Tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak faze napajanja: frekventni regulator |
| Tip zaštite | prekoračenje brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | netačno |
| temperatura okoline u transportu | -40-70 °C |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja DQ-, DQ+: 30 V DC |
| Tip analognog izlaza | softverski podesiva struja DQ-, DQ+: 100 mA |
| maksimalno savijanje usled vibracija (tokom rada) | 1.5 mm na 2…13 Hz |
| Tip digitalnih izlaza | relejni izlazi R1A, R1B, R1C 250 V AC 3000 mA |
| Tip digitalnih izlaza | relejni izlazi R1A, R1B, R1C 30 V DC 3000 mA |
| Tip digitalnih izlaza | relejni izlazi R2A, R2C 250 V AC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R2A, R2C 30 V DC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R3A, R3C 250 V AC 5000 mA |
| Tip digitalnih izlaza | relejni izlazi R3A, R3C 30 V DC 5000 mA |
| podržani protokol za INTERBUS | netačno |
| maksimalno savijanje usled vibracija (tokom transporta) | 1.5 mm na 2…13 Hz |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Ip stepen zaštite | IP21 |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 4.5 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Rezolucija frekvencije | displej: 0.1 Hz |
| Rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| dozvoljena relativna vlažnost (tokom skladištenja) | klasa 1K5 u skladu sa EN 60721-3 |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 0 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| dozvoljena relativna vlažnost (tokom rada) | klasa 3K5 u skladu sa EN 60721-3 |
| Broj digitalnog ulaza | 8 |
| Nazivna izlazna struja | 4.0 A |
| Posebne primene | komunalna preduzeća |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | netačno |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 naponski analogni ulaz: – 10…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| broj faza na izlazu | 3 |
| podržani protokol za PROFIsafe | netačno |
| klasa životne sredine (tokom skladištenja) | klasa 1C3 prema EN 60721-3-1 |
| klasa životne sredine (tokom skladištenja) | klasa 1S2 prema EN 60721-3-1 |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI4) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI5, DI6) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 0.1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 10 milisekundi +/- 1 ms (AO1) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| maksimalno ubrzanje usled vibracija (tokom transporta) | 10 m/s² at 13…200 Hz |
| maksimalno ubrzanje tokom udara (tokom transporta) | 150 m/s² at 11 ms |
| Visina | 350 mm |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| maksimalno ubrzanje tokom udara (tokom rada) | 150 m/s² at 11 ms |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AO1, AO2 za temperaturne promene od 60 °C analogni izlaz |
| maksimalno ubrzanje usled vibracija (za vreme skladištenja) | 10 m/s² at 13…200 Hz |
| broj HV interfejsa serijski RS232 | 0 |
| podržani protokol za Data-Highway | netačno |
| Tip motornog pokretača | frekventni regulator |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | mrežni |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Montaža ormana | montaža na zid |
| Izolacija | između napajanja i kontrolnih priključaka |
| integrisani kočioni otpornik | netačno |
| Izlazni napon | <= napon napajanja |
| Količina po setu | 1 |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 235.0 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| maksimalno savijanje usled vibracija (za vreme skladištenja) | 1.5 mm na 2…13 Hz |
Povezani proizvodi
Slični proizvodi
frekventni regulator ATV650 – 1.5kW/2HP – 380…480V – IP55 – sa rastavljačem
In stock
198.921,00 rsd
| Ip stepen zaštite | IP55 u skladu sa IEC 61800-5-1 |
|---|---|
| Kratko ime uređaja | ATV650 |
| Linijska struja | 3 A pri 380 V (normalan rad) |
| Namena proizvoda | sinhroni motori |
| Opciona kartica | slot A: komunikacioni modul, Profibus DP V1 |
| Prividna snaga | 2.2 kVA pri 480 V (normalan rad) |
| Snaga motora kw | 1.5 kW (normalan rad) |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | procesi i komunalna preduzeća |
| Montaža ormana | montaža na zid |
| Grupa proizvoda | Altivar Process ATV600 |
Frekventni regulator, Altivar Process ATV900, APM, pojedinačni 400 V, 132 kW
In stock
| Ip stepen zaštite | IP00 (for IP21 or IP54 cabinet integration) u skladu sa IEC 60529 |
|---|---|
| Kratko ime uređaja | ATV9A0 |
| Namena proizvoda | asinhroni motori |
| Opciona kartica | slot B: interfejs modul za rezolver |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | procesi i komunalna preduzeća |
| Grupa proizvoda | Altivar Process ATV900 |
