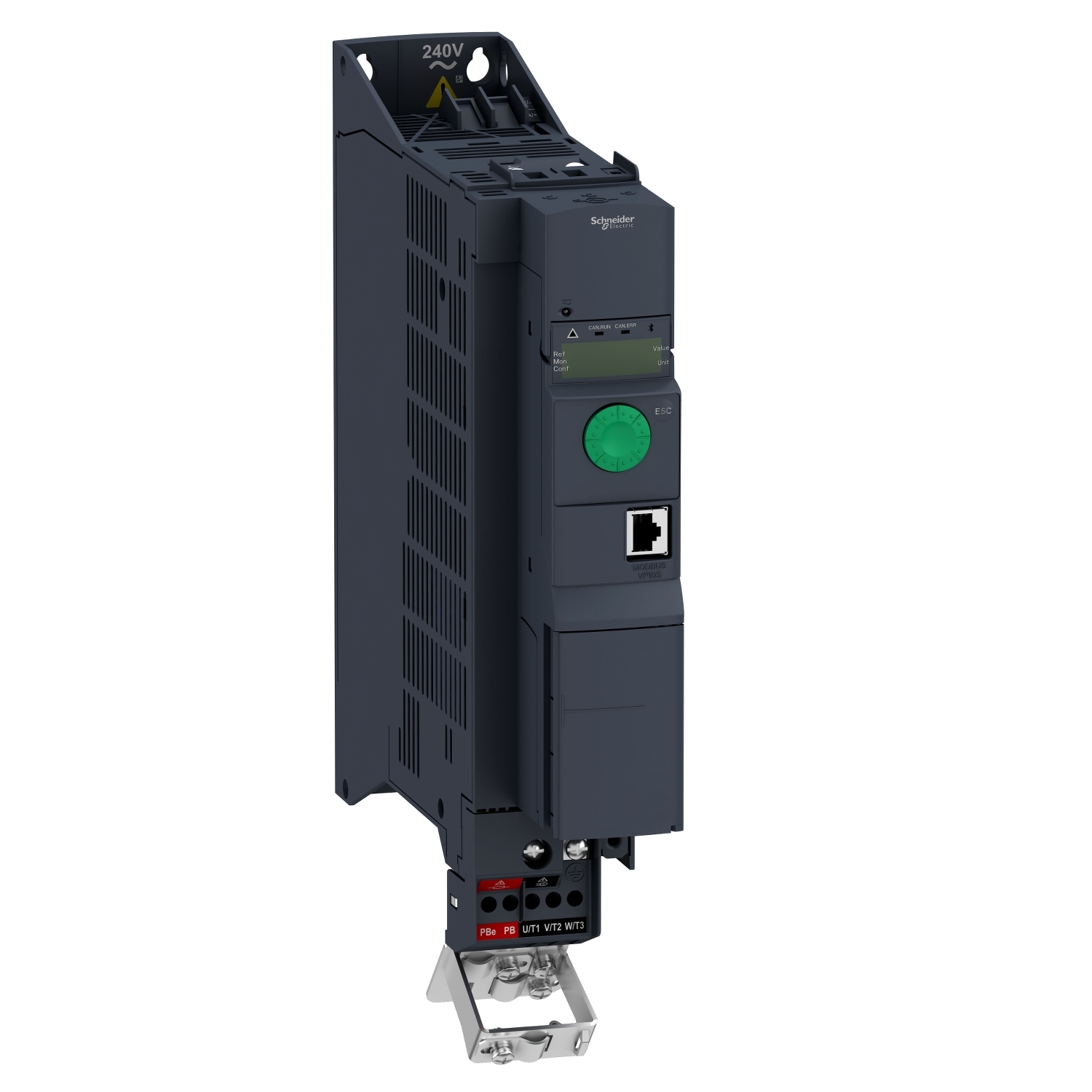

frekventni regulator ATV320 – 3kW – 380…500V – 3-fazno – format knjige
- Šifra proizvoda: ATV320U30N4B
- Kategorija: Frekventni regulatori za mašine
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 7.1 A |
| Grupa proizvoda | Altivar Machine ATV320 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
124.774,50 rsd
- Opis proizvoda
Ovaj Altivar 320 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore. Oblik knjige omogućava jednostavnu i kompaktnu ugradnju u automatizacione ormane. Radi sa nominalnom snagom do 3kW / 4hp i naponom od 380V do 500V AC. Njegov robusni dizajn sa prekrivenim štampanim pločama IEC 60721-3-3 klase 3C3 omogućava dostupnost mašine u teškim uslovima okruženja, na primer na temperaturama do 60°C bez potrebe za dodatnim hlađenjem. Obuhvata funkcije pogodne za najčešće primene, uključujući preciznost momenta sile i brzine pri veoma niskoj brzini, visoke dinamičke performanse sa kontrolom vektora fluksa bez senzora i prošireni opseg frekvencije za motore velike brzine. Takođe obuhvata paralelno povezivanje motora i specijalnih regulatora koristeći odnos napona/frekvencije i statičku preciznost brzine i uštedu energije za sinhrone motore otvorene petlje. Softver za regulator uključuje 5 bezbednosnih funkcija koje pomažu mašinama da zadovolje bezbednosne zahteve, bez obzira na to da li se koriste zajedno sa bezbednosnim modulom Preventa. Ove sigurnosne funkcije se konfigurišu pomoću softvera SoMove. Altivar Machine ATV320 osmišljen je za proizvođače originalne opreme (OEM) i ispunjava jednostavne i napredne zahteve za primenu za pakovanje, rukovanje materijalima, tekstil, obradu materijala, mehaničke aktuatore i podizanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Pribor za montažu i spoljne opcije (otpornici za kočenje, linijske prigušnice, motorni prigušnici, dodatni EMC filteri) dostupni su sa Altivar Machine ATV320 regulatorima. Vrsta spoljne dodatne opreme i opcija zavisi od nivoa regulatora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Potpuno je integrisan u EcoStruxure Machine kompanije Schneider Electric preko DTM. Moguće je konfigurisati, kontrolisati i dijagnostikovati ATV320 frekventne regulatore direktno u softveru SoMachine i SoMove pomoću iste softverske cigle (DTM). Označen je sa oznakom Green Premium i usaglašen sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Osnovne Informacije
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Broj faza mreže | trofazne |
| broj ulaznih faza | 3 |
| Opciona kartica | komunikacioni modul, CANopen |
| Opciona kartica | komunikacioni modul, EtherCAT |
| Opciona kartica | komunikacioni modul, Profibus DP V1 |
| Opciona kartica | komunikacioni modul, Profinet |
| Opciona kartica | komunikacioni modul, Ethernet Powerlink |
| Opciona kartica | komunikacioni modul, Ethernet/IP |
| Opciona kartica | komunikacioni modul, DeviceNet |
| Grupa proizvoda | Altivar Machine ATV320 |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Način montiranja | montaža u kućište |
| Emc filter | klasa C2 EMC integrisani filter |
| Posebna izvedba | standardna verzija |
| format diska | format knjige |
| Ip stepen zaštite | IP20 |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | CANopen |
| Nazivna izlazna struja | 7.1 A |
| Specifične primene proizvoda | kompleksne mašine |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| [us] nazivni napon | 380…500 V |
| [us] nazivni napon napajanja | 380…500 V – 15…10 % |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| Snaga disipacije u w | ventilator: 93.0 W pri 380 V, prekidačka frekvencija 4 kHz |
| broj HV interfejsa PROFINET | 0.0 |
| broj HV interfejsa industrijski Ethernet | 0.0 |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2A, R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2A, R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| podržani protokol za INTERBUS-Safety | netačno |
| Nazivna izlazna snaga | 3.0 kW |
| maksimalna vrednost osigurača | 20 A |
| Tip izlaznog releja | konfigurabilni relej R1A 1 NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R1B 1 NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R1C |
| Tip izlaznog releja | konfigurabilni relej R2A 1 NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2C |
| moguća monofazna struja male vrednosti | netačno |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | podesiva 0…300 % |
| Kompenzacija klizanja motora | nedostupna u U/f upravljanju (2 ili 5 tačaka) |
| gubitak snage po uređaju u zavisnosti od struje | 93.0 W |
| broj paralelnih HV interfejsa | 0.0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.2…0.5 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1: +/- 0.3 % za analogni izlaz |
| Širina | 60 mm |
| podržani protokol za KNX | netačno |
| Dubina | 245.0 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| računarski port | tačno |
| podržani protokol za ostale sisteme | tačno |
| Maksimalna izlazna frekvencija | 0.599 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| maksimalni izlazni napon | 500 V |
| osnovna struja na velikom preopterećenju | 4.1 A |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0.0 |
| podržani protokol za ASI | netačno |
| podržani protokol za PROFINET CBA | netačno |
| Broj analognih izlaza | 1 |
| Logika digitalnog ulaza | pozitivna logika (source) |
| Logika digitalnog ulaza | negativna logika (sink) |
| Vreme osvežavanja | digitalni ulaz (DI1…DI4): 8 ms |
| Vreme osvežavanja | izlazni relej (R1A, R1B, R1C): 2 ms |
| Vreme osvežavanja | izlazni relej (R2A, R2C): 2 ms |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| Nazivna prekidačka frekvencija | 4 kHz |
| gubitak snage po uređaju nezavisno od struje | 93.0 W |
| Tip digitalnih ulaza | STO Safe torque off, 24 V DC, impedansa: 1.5 kOhm |
| Tip digitalnih ulaza | DI1…DI6 digitalni ulazi, 24 V DC (30 V) |
| Tip digitalnih ulaza | DI5 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (30 V) |
| Tip zaštite | zaštita od gubitka ulazne faze: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | zaštita od pregrevanja: frekventni regulator |
| Tip zaštite | kratki spoj između faza motora: frekventni regulator |
| Tip zaštite | termička zaštita: frekventni regulator |
| broj HV interfejsa serijski TTY | 0.0 |
| broj HV interfejsa ostalo | 1.0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Struja linijskog kratkog spoja isc | 5 kA |
| linijska struja | 11.1 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 8.4 A pri 500 V (zahtevne aplikacije) |
| Tip analognog izlaza | softverski podesiva struja AQ1: 0…20 mA impedansa 800 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesivi napon AQ1: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip digitalnih izlaza | otvoreni kolektor DQ+ 0-1 kHz 30 V DC 100 mA |
| Tip digitalnih izlaza | otvoreni kolektor DQ- 0-1 kHz 30 V DC 100 mA |
| Profil upravljanja asinhronim motorom | U/f upravljanje, 5 tačaka |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora, standardna |
| Profil upravljanja asinhronim motorom | U/f upravljanje – Energy Saving, kvadratno U/f |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora – Energy Saving |
| Profil upravljanja asinhronim motorom | U/f upravljanje, 2 tačke |
| podržani protokol za INTERBUS | netačno |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Prividna snaga | 7.3 kVA pri 500 V (zahtevne aplikacije) |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 3.0 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Prekidačka frekvencija | 4…16 kHz sa faktorom smanjenja karakteristika |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 3 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave CANopen |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj digitalnog ulaza | 7 |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1 napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 10 bitova |
| Tip analognog ulaza | AI2 bipolarni diferencijalni napon: +/- 10 V DC, impedansa: 30 kOhm, rezolucija 10 bitova |
| Tip analognog ulaza | AI3 struja: 0…20 mA (ili 4-20 mA, x-20 mA, 20-x mA ili drugi režim putem konfiguracije), impedansa: 250 Ω, rezolucija 10 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 2 milisekundi (AQ1) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0.0 |
| Visina | 325.0 mm |
| Rampe ubrzanja i usporenja | linearno |
| Rampe ubrzanja i usporenja | U |
| Rampe ubrzanja i usporenja | S |
| Rampe ubrzanja i usporenja | CUS |
| Rampe ubrzanja i usporenja | promena rampe |
| Rampe ubrzanja i usporenja | adaptacija rampe ubrzavanja/usporavanja |
| Rampe ubrzanja i usporenja | ubrzavanje/usporavanje automatsko zaustavljanje sa DC ubrizgavanjem |
| protokol enkodera | RS 422 |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Prelazni nadmoment | 170-200 % nazivnog momenta |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1.0 |
| Tačnost | +/- 0.7 % AI1, AI2, AI3 za temperaturu -10…60 °C analogni ulaz |
| Tačnost | +/- 0.5 % AI1, AI2, AI3 za temperaturu 25 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1 za temperaturu 25 °C analogni izlaz |
| Tačnost | +/- 2 % AQ1 za temperaturu -10…60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0.0 |
| podržani protokol za Data-Highway | netačno |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Minimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | tačno |
| integrisani kočioni otpornik | tačno |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 390 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Profil upravljanja sinhronim motorom | vektorsko upravljanje bez senzora |
- Opis proizvoda
Ovaj Altivar 320 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore. Oblik knjige omogućava jednostavnu i kompaktnu ugradnju u automatizacione ormane. Radi sa nominalnom snagom do 3kW / 4hp i naponom od 380V do 500V AC. Njegov robusni dizajn sa prekrivenim štampanim pločama IEC 60721-3-3 klase 3C3 omogućava dostupnost mašine u teškim uslovima okruženja, na primer na temperaturama do 60°C bez potrebe za dodatnim hlađenjem. Obuhvata funkcije pogodne za najčešće primene, uključujući preciznost momenta sile i brzine pri veoma niskoj brzini, visoke dinamičke performanse sa kontrolom vektora fluksa bez senzora i prošireni opseg frekvencije za motore velike brzine. Takođe obuhvata paralelno povezivanje motora i specijalnih regulatora koristeći odnos napona/frekvencije i statičku preciznost brzine i uštedu energije za sinhrone motore otvorene petlje. Softver za regulator uključuje 5 bezbednosnih funkcija koje pomažu mašinama da zadovolje bezbednosne zahteve, bez obzira na to da li se koriste zajedno sa bezbednosnim modulom Preventa. Ove sigurnosne funkcije se konfigurišu pomoću softvera SoMove. Altivar Machine ATV320 osmišljen je za proizvođače originalne opreme (OEM) i ispunjava jednostavne i napredne zahteve za primenu za pakovanje, rukovanje materijalima, tekstil, obradu materijala, mehaničke aktuatore i podizanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Pribor za montažu i spoljne opcije (otpornici za kočenje, linijske prigušnice, motorni prigušnici, dodatni EMC filteri) dostupni su sa Altivar Machine ATV320 regulatorima. Vrsta spoljne dodatne opreme i opcija zavisi od nivoa regulatora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Potpuno je integrisan u EcoStruxure Machine kompanije Schneider Electric preko DTM. Moguće je konfigurisati, kontrolisati i dijagnostikovati ATV320 frekventne regulatore direktno u softveru SoMachine i SoMove pomoću iste softverske cigle (DTM). Označen je sa oznakom Green Premium i usaglašen sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Osnovne Informacije
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Broj faza mreže | trofazne |
| broj ulaznih faza | 3 |
| Opciona kartica | komunikacioni modul, CANopen |
| Opciona kartica | komunikacioni modul, EtherCAT |
| Opciona kartica | komunikacioni modul, Profibus DP V1 |
| Opciona kartica | komunikacioni modul, Profinet |
| Opciona kartica | komunikacioni modul, Ethernet Powerlink |
| Opciona kartica | komunikacioni modul, Ethernet/IP |
| Opciona kartica | komunikacioni modul, DeviceNet |
| Grupa proizvoda | Altivar Machine ATV320 |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Način montiranja | montaža u kućište |
| Emc filter | klasa C2 EMC integrisani filter |
| Posebna izvedba | standardna verzija |
| format diska | format knjige |
| Ip stepen zaštite | IP20 |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | CANopen |
| Nazivna izlazna struja | 7.1 A |
| Specifične primene proizvoda | kompleksne mašine |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| [us] nazivni napon | 380…500 V |
| [us] nazivni napon napajanja | 380…500 V – 15…10 % |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| Snaga disipacije u w | ventilator: 93.0 W pri 380 V, prekidačka frekvencija 4 kHz |
| broj HV interfejsa PROFINET | 0.0 |
| broj HV interfejsa industrijski Ethernet | 0.0 |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2A, R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2A, R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| podržani protokol za INTERBUS-Safety | netačno |
| Nazivna izlazna snaga | 3.0 kW |
| maksimalna vrednost osigurača | 20 A |
| Tip izlaznog releja | konfigurabilni relej R1A 1 NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R1B 1 NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R1C |
| Tip izlaznog releja | konfigurabilni relej R2A 1 NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2C |
| moguća monofazna struja male vrednosti | netačno |
| podržani protokol za CAN | tačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | podesiva 0…300 % |
| Kompenzacija klizanja motora | nedostupna u U/f upravljanju (2 ili 5 tačaka) |
| gubitak snage po uređaju u zavisnosti od struje | 93.0 W |
| broj paralelnih HV interfejsa | 0.0 |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.2…0.5 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1: +/- 0.3 % za analogni izlaz |
| Širina | 60 mm |
| podržani protokol za KNX | netačno |
| Dubina | 245.0 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| računarski port | tačno |
| podržani protokol za ostale sisteme | tačno |
| Maksimalna izlazna frekvencija | 0.599 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| maksimalni izlazni napon | 500 V |
| osnovna struja na velikom preopterećenju | 4.1 A |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0.0 |
| podržani protokol za ASI | netačno |
| podržani protokol za PROFINET CBA | netačno |
| Broj analognih izlaza | 1 |
| Logika digitalnog ulaza | pozitivna logika (source) |
| Logika digitalnog ulaza | negativna logika (sink) |
| Vreme osvežavanja | digitalni ulaz (DI1…DI4): 8 ms |
| Vreme osvežavanja | izlazni relej (R1A, R1B, R1C): 2 ms |
| Vreme osvežavanja | izlazni relej (R2A, R2C): 2 ms |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| Nazivna prekidačka frekvencija | 4 kHz |
| gubitak snage po uređaju nezavisno od struje | 93.0 W |
| Tip digitalnih ulaza | STO Safe torque off, 24 V DC, impedansa: 1.5 kOhm |
| Tip digitalnih ulaza | DI1…DI6 digitalni ulazi, 24 V DC (30 V) |
| Tip digitalnih ulaza | DI5 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (30 V) |
| Tip zaštite | zaštita od gubitka ulazne faze: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | zaštita od pregrevanja: frekventni regulator |
| Tip zaštite | kratki spoj između faza motora: frekventni regulator |
| Tip zaštite | termička zaštita: frekventni regulator |
| broj HV interfejsa serijski TTY | 0.0 |
| broj HV interfejsa ostalo | 1.0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Struja linijskog kratkog spoja isc | 5 kA |
| linijska struja | 11.1 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 8.4 A pri 500 V (zahtevne aplikacije) |
| Tip analognog izlaza | softverski podesiva struja AQ1: 0…20 mA impedansa 800 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesivi napon AQ1: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip digitalnih izlaza | otvoreni kolektor DQ+ 0-1 kHz 30 V DC 100 mA |
| Tip digitalnih izlaza | otvoreni kolektor DQ- 0-1 kHz 30 V DC 100 mA |
| Profil upravljanja asinhronim motorom | U/f upravljanje, 5 tačaka |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora, standardna |
| Profil upravljanja asinhronim motorom | U/f upravljanje – Energy Saving, kvadratno U/f |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora – Energy Saving |
| Profil upravljanja asinhronim motorom | U/f upravljanje, 2 tačke |
| podržani protokol za INTERBUS | netačno |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Prividna snaga | 7.3 kVA pri 500 V (zahtevne aplikacije) |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 3.0 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Prekidačka frekvencija | 4…16 kHz sa faktorom smanjenja karakteristika |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 3 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave CANopen |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj digitalnog ulaza | 7 |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1 napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 10 bitova |
| Tip analognog ulaza | AI2 bipolarni diferencijalni napon: +/- 10 V DC, impedansa: 30 kOhm, rezolucija 10 bitova |
| Tip analognog ulaza | AI3 struja: 0…20 mA (ili 4-20 mA, x-20 mA, 20-x mA ili drugi režim putem konfiguracije), impedansa: 250 Ω, rezolucija 10 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 2 milisekundi (AQ1) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0.0 |
| Visina | 325.0 mm |
| Rampe ubrzanja i usporenja | linearno |
| Rampe ubrzanja i usporenja | U |
| Rampe ubrzanja i usporenja | S |
| Rampe ubrzanja i usporenja | CUS |
| Rampe ubrzanja i usporenja | promena rampe |
| Rampe ubrzanja i usporenja | adaptacija rampe ubrzavanja/usporavanja |
| Rampe ubrzanja i usporenja | ubrzavanje/usporavanje automatsko zaustavljanje sa DC ubrizgavanjem |
| protokol enkodera | RS 422 |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Prelazni nadmoment | 170-200 % nazivnog momenta |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| podržani protokol za Profibus | tačno |
| broj serijskih interfejsa HV RS485 | 1.0 |
| Tačnost | +/- 0.7 % AI1, AI2, AI3 za temperaturu -10…60 °C analogni ulaz |
| Tačnost | +/- 0.5 % AI1, AI2, AI3 za temperaturu 25 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1 za temperaturu 25 °C analogni izlaz |
| Tačnost | +/- 2 % AQ1 za temperaturu -10…60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0.0 |
| podržani protokol za Data-Highway | netačno |
| podržani protokol za PROFINET IO | tačno |
| prisustvo radnog elementa | tačno |
| Minimalna struja preklapanja | izlazni relej R1A, R1B, R1C, R2A, R2C: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | tačno |
| integrisani kočioni otpornik | tačno |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 390 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Profil upravljanja sinhronim motorom | vektorsko upravljanje bez senzora |
Povezani proizvodi
Slični proizvodi
frekventni regulator ATV320 – 0.75kW – 380…500V – 3-fazno – format knjige
In stock
67.305,00 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 0.75 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 2.3 A |
| Grupa proizvoda | Altivar Machine ATV320 |
frekventni regulator ATV320 – 11kW – 200V – 3-fazno – kompaktni
In stock
164.808,00 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 11 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 54.0 A |
| Grupa proizvoda | Altivar Machine ATV320 |
frekventni regulator ATV320 – 3kW – 200V – 3-fazno – kompaktni
In stock
80.344,50 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 13.7 A |
| Grupa proizvoda | Altivar Machine ATV320 |
frekventni regulator ATV320 – 3kW – 380…500V – 3-fazno – kompaktni
In stock
112.138,50 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 7.1 A |
| Grupa proizvoda | Altivar Machine ATV320 |
