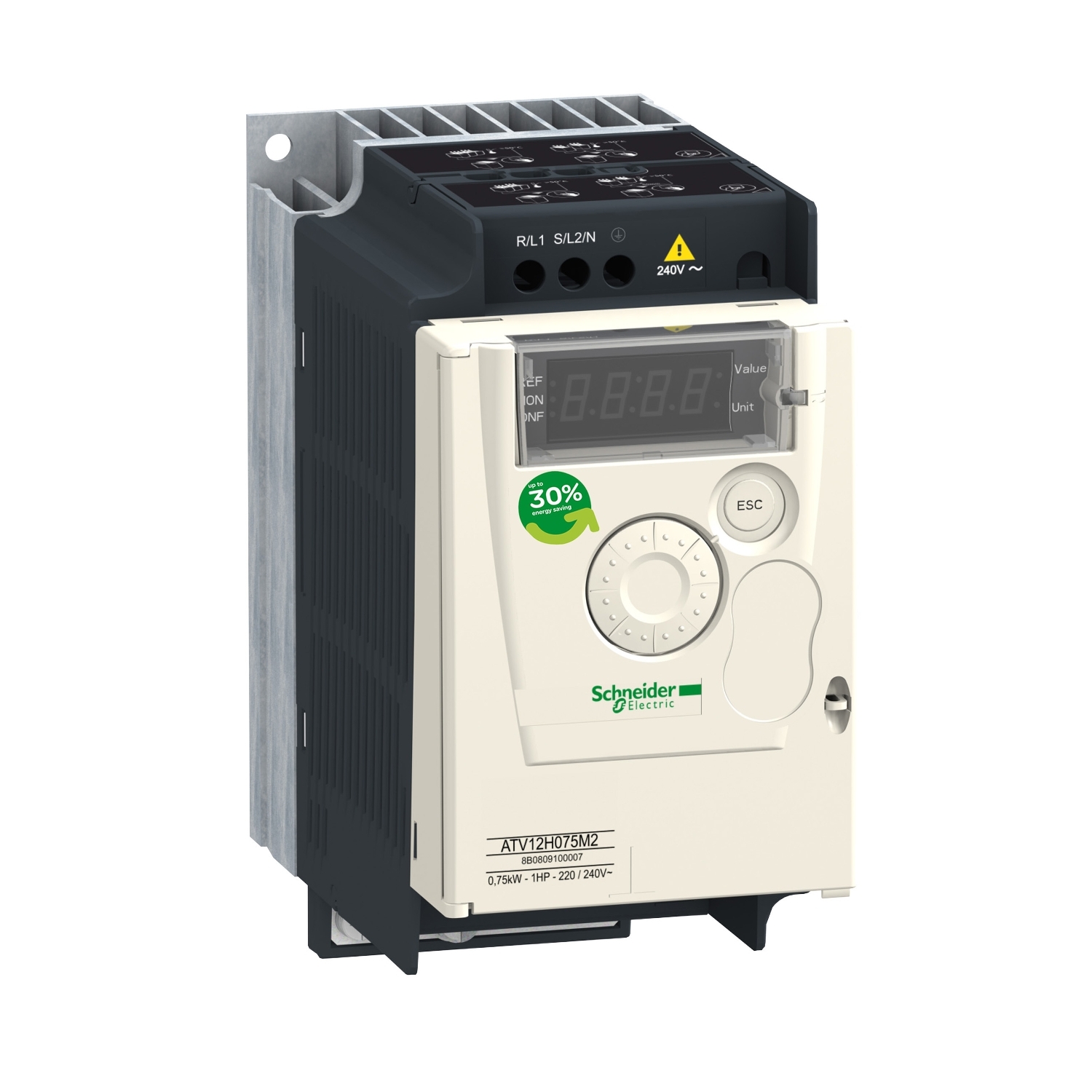

frekventni regulator ATV12 – 0.75kW – 1hp – 200..240V – monofazni -sa hladnjakom
- Šifra proizvoda: ATV12H075M2
- Kategorija: Frekventni regulatori za mašine
| Ip stepen zaštite | IP20 |
|---|---|
| Snaga motora kw | 0.75 kW |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | jednostavna mašina |
| Nazivna izlazna struja | 4.2 A |
| Grupa proizvoda | Altivar 12 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
35.703,32 rsd
- Opis proizvoda
Altivar Machine ATV12 nudi frekventne regulatore za komercijalnu opremu i jednostavne mašine. Radi sa nominalnom snagom do 0,75 kW / 1 hp i naponom od 200 V do 240 V AC. Osmišljen je sa hladnjakom za normalna okruženja i kućište sa ventilatorom. Ima napredni PID i “catch on the fly” funkciju restarta, osnovno kabliranje i jednostavno podešavanje kontrole motora. Na osnovu potreba, može se isporučiti bez hladnjaka, sa ugrađenim EMC filterom ili kao standardna verzija. Altivar 12 regulator integriše se kao standardni Modbus komunikacioni protokol. Ovaj Altivar Machine ATV12 osmišljen je za jednostavne primene, u industriji, komercijalnim mašinama i HVAC mašinama kao što su pokretne trake, pumpe, ekstraktori, pristupne barijere i pokretne trake. U skladu sa IEC, UL i drugim međunarodnim standardima. Kompatibilnost softvera SoMove omogućava čuvanje i prenos konfiguracija na rezervne regulatore, čime se smanjuje vreme održavanja. Uključuje optimizovanu primenu napajanja i obrtnog momenta za ventilaciju i pumpe, što omogućava uštedu energije do 30%.
Osnovne Informacije
| Tip proizvoda ili komponente | frekventni regulator |
| Ip stepen zaštite | IP20 |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Protokol komunikacionog porta | Modbus |
| Nazivna izlazna struja | 4.2 A |
| Specifične primene proizvoda | jednostavna mašina |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj ulaznih faza | 3 |
| Snaga motora hp | 1 hp |
| Snaga motora hp | 1 hp |
| broj faza na izlazu | 3 |
| Frekvencija napajanja | 50/60 Hz +/- 5 % |
| Grupa proizvoda | Altivar 12 |
| Snaga motora kw | 0.75 kW |
| [us] nazivni napon | 200…240 V |
| [us] nazivni napon napajanja | 200…240 V – 15…10 % |
| Način montiranja | montaža u kućište |
| Emc filter | integrisani |
Dopunske Informacije
| Struja linijskog kratkog spoja isc | 1 kA |
| Mrežna frekvencija | 50…60 Hz |
| Snaga disipacije u w | prirodno: 44.0 W |
| linijska struja | 10.2 A pri 100 V (zahtevne aplikacije) |
| linijska struja | 8.5 A pri 120 V (zahtevne aplikacije) |
| broj HV interfejsa PROFINET | 0 |
| Profil upravljanja asinhronim motorom | kvadratno U/f upravljanje |
| Profil upravljanja asinhronim motorom | U/f upravljanje |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora |
| broj HV interfejsa industrijski Ethernet | 0 |
| moguć rad u 4 kvadranta | netačno |
| podržani protokol za INTERBUS | netačno |
| podržani protokol za INTERBUS-Safety | netačno |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Prividna snaga | 2.0 kVA pri 240 V (zahtevne aplikacije) |
| Nazivna izlazna snaga | 750.0 W |
| granična vrednost EMC (usklađena) | tačno |
| maksimalna vrednost osigurača | 12.5 A |
| Masa proizvoda | 0.8 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Tip polarizacije | bez impedanse |
| Rezolucija frekvencije | analogni ulaz: konvertor A/D, 10 bita |
| Rezolucija frekvencije | displej: 0.1 Hz |
| moguća monofazna struja male vrednosti | netačno |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Prekidačka frekvencija | 4…16 kHz sa faktorom smanjenja karakteristika |
| maksimalna prelazna struja | 6.3 A tokom 60 s (zahtevne aplikacije) |
| maksimalna prelazna struja | 6.9 A tokom 2 s (zahtevne aplikacije) |
| Komunikacioni servis | čitanje holding registara (03) 29 reči |
| Komunikacioni servis | upis pojedinačnog registra (06) 29 reči |
| Komunikacioni servis | upis više registara (16) 27 reči |
| Komunikacioni servis | čitanje/upis više registara (23) 4/4 reči |
| Komunikacioni servis | čitanje identifikacije uređaja (43) |
| podržani protokol za CAN | netačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Broj analognih ulaza | 1 |
| Kompenzacija klizanja motora | fabrički predefinisana |
| Kompenzacija klizanja motora | podesiva |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 2 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | server Modbus serijska veza |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj adresa | 1-247 |
| Opseg brzina | 1-20 |
| Broj digitalnog ulaza | 4 |
| gubitak snage po uređaju u zavisnosti od struje | 44.0 W |
| broj paralelnih HV interfejsa | 0 |
| Greška linearnosti | +/- 0.3 % maksimalne vrednosti za analogni ulaz |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | plastika |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | netačno |
| Širina | 72 mm |
| Brzina prenosa | 9.6 kbit/s |
| Brzina prenosa | 19.2 kbit/s |
| Brzina prenosa | 38,4 kbit / s |
| podržani protokol za KNX | netačno |
| Dubina | 131.2 mm |
| podržani protokol za PROFIsafe | netačno |
| dozvoljena primena u industrijske svrhe | tačno |
| računarski port | tačno |
| Trajanje uzorkovanja | 20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz |
| Trajanje uzorkovanja | 10 milisekundi za analogni ulaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za ostale sisteme | netačno |
| prisustvo optičkog interfejsa | netačno |
| Maksimalna izlazna frekvencija | 4 kHz |
| podržani protokol za TCP/IP | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| Visina | 143 mm |
| Rampe ubrzanja i usporenja | linearno od 0 do 999.9 s |
| Rampe ubrzanja i usporenja | U |
| Rampe ubrzanja i usporenja | S |
| Vremenska konstanta | 20 milisekundi +/- 1 ms za promenu reference |
| maksimalni izlazni napon | 240 V |
| osnovna struja na velikom preopterećenju | 4.2 A |
| Izlazna frekvencija | 0.5-400 Hz |
| Poruka za prenos | RTU |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| podržani protokol za Sercos | netačno |
| Broj releja | 1 |
| Prelazni nadmoment | 150-170 % nazivnog momenta u zavisnosti od veličine regulatora i motora |
| sa sigurnosnom funkcijom Safe torque off (STO) | netačno |
| broj HV interfejsa USB | 0 |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| podržani protokol za ASI | netačno |
| podržani protokol za Profibus | netačno |
| podržani protokol za PROFINET CBA | netačno |
| broj serijskih interfejsa HV RS485 | 1 |
| broj HV interfejsa serijski RS232 | 0 |
| Tip priključka | 1 RJ45 |
| podržani protokol za Data-Highway | netačno |
| podržani protokol za PROFINET IO | netačno |
| prisustvo radnog elementa | tačno |
| Broj analognih izlaza | 1 |
| Fizički interfejs | 2-žični RS 485 |
| Izolacija | električna između napajanja i upravljanja |
| podržani protokol za DeviceNet | netačno |
| podržani protokol za EtherNet/IP | netačno |
| Moment pritezanja | 0.8 N.m |
| Stalna izlazna struja | 4.2 A pri 4 kHz |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| integrisani kočioni otpornik | netačno |
| Nazivna prekidačka frekvencija | 4 kHz |
| Količina po setu | set od 1 |
| gubitak snage po uređaju nezavisno od struje | 8.0 W |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 780.0 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Tip zaštite | prenapon napajanja |
| Tip zaštite | podnapon napajanja |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja |
| Tip zaštite | zaštita od pregrevanja |
| Tip zaštite | kratki spoj između faza motora |
| Tip zaštite | protiv gubitka faze u trofaznom sistemu |
| Tip zaštite | termička zaštita motora frekventnim regulatorom stalnim proračunom I²t |
| broj HV interfejsa serijski TTY | 0 |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | netačno |
