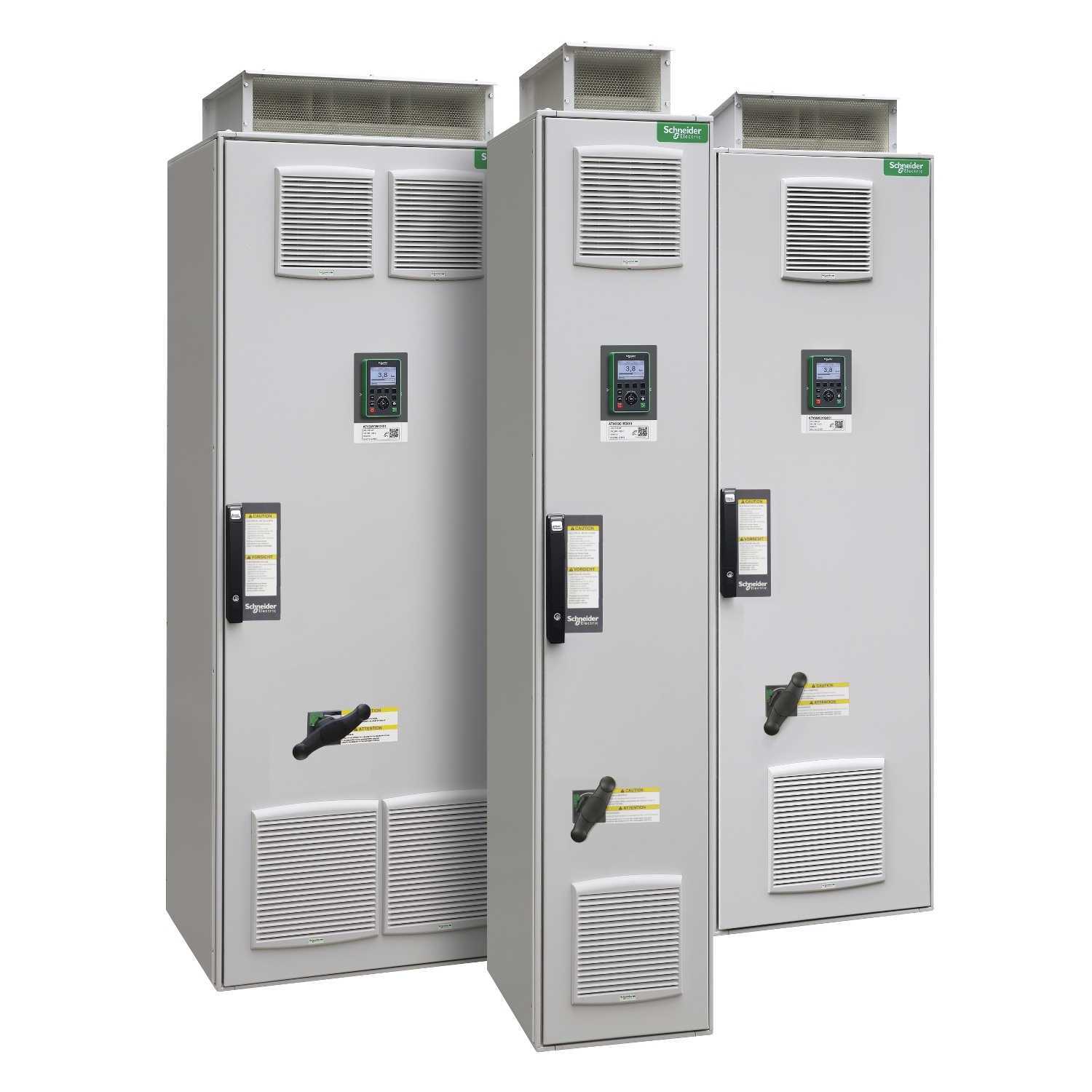

Frekventni regulator, Altivar Process ATV600, ATV630 kućište
- Šifra proizvoda: ATV630SYSTEM
- Kategorija: Procesni frekventni regulatori
| Ip stepen zaštite | IP54 conforming to IEC 61800-5-1 |
|---|---|
| Kratko ime uređaja | ATV630 |
| Tip proizvoda ili komponente | frekventni regulator |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Altivar Process ATV600 |
- Opis proizvoda
Osnovne Informacije
| stepen zaštite | UL tip 1 US version |
| stepen zaštite | UL tip 12 US version |
| boja kućišta | svetlo siva (RAL 7035) |
| Grupa proizvoda | Altivar Process ATV600 |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| obezbeđena oprema | orman Spacial SF |
| obezbeđena oprema | graphical operating panel in the enclosure door |
| obezbeđena oprema | frequency inverter |
| obezbeđena oprema | main switch |
| obezbeđena oprema | line choke |
| obezbeđena oprema | priključni blok main supply |
| obezbeđena oprema | priključni blok motor |
| obezbeđena oprema | dv/dt filter choke |
| protokol komunikacionog porta | Ethernet/IP sa |
| protokol komunikacionog porta | Modbus serijska veza sa |
| protokol komunikacionog porta | Modbus TCP sa |
| Tip proizvoda ili komponente | frekventni regulator |
| Broj faza mreže | trofazne |
| Dubina | 600 mm |
| Dubina | including door handle : 664 mm |
| Ip stepen zaštite | IP23 conforming to IEC 61800-5-1 |
| Ip stepen zaštite | IP54 conforming to IEC 61800-5-1 |
| Prekidačka frekvencija | 2…8 kHz podesivo sa faktorom smanjenja karakteristika |
| Širina | 400-1400 mm |
| Dopustiva privremena struja | 1.1 x In tokom 60 s (normalan rad) |
| Dopustiva privremena struja | 1.5 x In tokom 60 s (zahtevne aplikacije) |
| Dostupna funkcija | customised provided equipment |
| Dostupna funkcija | customised cable entry |
| Dostupna funkcija | customised option card |
| Dostupna funkcija | customised enclosure colour |
| [us] nazivni napon napajanja | 380…415 V – 10…6 % |
| [us] nazivni napon napajanja | 400…415 V ±10% |
| [us] nazivni napon napajanja | 440 V ±10% |
| [us] nazivni napon napajanja | 480 V ±10% |
| [us] nazivni napon napajanja | 500 V ±10% |
| [us] nazivni napon napajanja | 600 V ±10% |
| [us] nazivni napon napajanja | 690 V ±10% |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| visina | 2150 mm, IP23 |
| visina | 2350 mm, IP54 |
| Način spajanja | u kompaktnoj verziji samostojećeg ormana |
| sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| sigurnosna funkcija | STO (Safe torque off) PL = e |
| Izlazni napon | <= napon napajanja |
| kablovski uvod | vrh |
| kablovski uvod | dno |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| Maksimalni thdi | <48 % punog opterećenja u skladu sa IEC 61000-3-12 |
| Kategorija prenapona | III |
| Primena uređaja | industrijska primena |
| linijska struja kratkog spoja Isc | 50 kA za 100 ms |
| Kratko ime uređaja | ATV630 |
| Frekvencija napajanja | 50/60 Hz +/-5 % |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| izlazna frekvencija | 0.1-500 Hz |
Dopunske Informacije
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI6), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI6), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI5, DI6), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| odnos energetske efikasnosti | 0.98 nazivnom režimu rada |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA, rezolucija 10 bitova |
| Rampe ubrzanja i usporenja | S, U ili korisnički definisano |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9000 s |
| Fizički interfejs | 2-žični RS 485 za Modbus serijska veza |
| Standardi | EN/IEC 61800-5-1 |
| Standardi | EN/IEC 61800-2 |
| Standardi | EN/IEC 61800-3 |
| Standardi | EN/IEC 60204-1 |
| tip zaštite | motor: termička zaštita |
| tip zaštite | motor: Safe torque off |
| tip zaštite | motor: gubitak faze motora |
| tip zaštite | frekventni regulator: termička zaštita |
| tip zaštite | frekventni regulator: Safe torque off |
| tip zaštite | frekventni regulator: pregrevanje |
| tip zaštite | frekventni regulator: prekostrujna (between output phases and earth) |
| tip zaštite | frekventni regulator: preopterećenje (izlaz) |
| tip zaštite | frekventni regulator: zaštita od kratkog spoja |
| tip zaštite | frekventni regulator: gubitak faze motora |
| tip zaštite | frekventni regulator: prenaponska (DC bus) |
| tip zaštite | frekventni regulator: prenapon napajanja |
| tip zaštite | frekventni regulator: podnapon napajanja |
| tip zaštite | frekventni regulator: gubitak faze napajanja |
| tip zaštite | frekventni regulator: prekoračenje brzine |
| tip zaštite | frekventni regulator: kvar na upravljačkom kolu |
| tip zaštite | frekventni regulator: zaštita od kratkog spoja sa semi-conductor fuse (glavno napajanje) |
| tip zaštite | frekventni regulator: fan monitoring |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Broj releja | 3 |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| Tip priključka | RJ45 za Modbus serijska veza na kontrolnom bloku |
| Tip priključka | RJ45 za Ethernet IP/Modbus TCP na kontrolnom bloku |
| Označavanje | CE |
| Rezolucija frekvencije | displej: 0.1 Hz |
| Rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| Namena proizvoda | asinhroni motori |
| Namena proizvoda | sinhroni motori |
| Kompatibilnost ulaza | DI1…DI6: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Kompatibilnost ulaza | DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Broj analognih ulaza | 3 |
| Kompenzacija klizanja motora | može se ukinuti |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | podesiva |
| Paket podataka za prenos | RTU za Modbus serijska veza |
| Broj analognih izlaza | 2 |
| Brzina prenosa | 10/100 Mbit/s za Ethernet IP/Modbus TCP |
| Brzina prenosa | 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza |
| Temperatura okoline za skladištenje | -25-70 °C |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| Način pristupa | slave Modbus TCP |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| Izolacija | između napajanja i kontrolnih priključaka |
| Broj digitalnog ulaza | 8 |
| Lokalna signalizacija | LCD displej jedinica front door radna funkcija, status i konfiguracija |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1, AQ2: +/- 0.2 % za analogni izlaz |
| električna veza | upravljanje: odvojivi vijčani priključni blokovi 0.5…1.5 mm² |
| električna veza | glavno napajanje: M12 sabirnica |
| električna veza | motor: M12 sabirnica |
| Broj adresa | 1-247 za Modbus serijska veza |
| Tip polarizacije | bez impedanse za Modbus serijska veza |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Tip digitalnih ulaza | DI1…DI6 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | DI5, DI6 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Opciona kartica | slot A: komunikacioni modul za Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul za Profinet |
| Opciona kartica | slot A: komunikacioni modul za DeviceNet |
| Opciona kartica | slot A: komunikacioni modul za Modbus TCP/EtherNet/IP |
| Opciona kartica | slot A: komunikacioni modul za CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul za CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul za CANopen vijčani priključci |
| Opciona kartica | slot A/slot B: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B: modul za proširenje – izlazni releji |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI4) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI5, DI6) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 10 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
