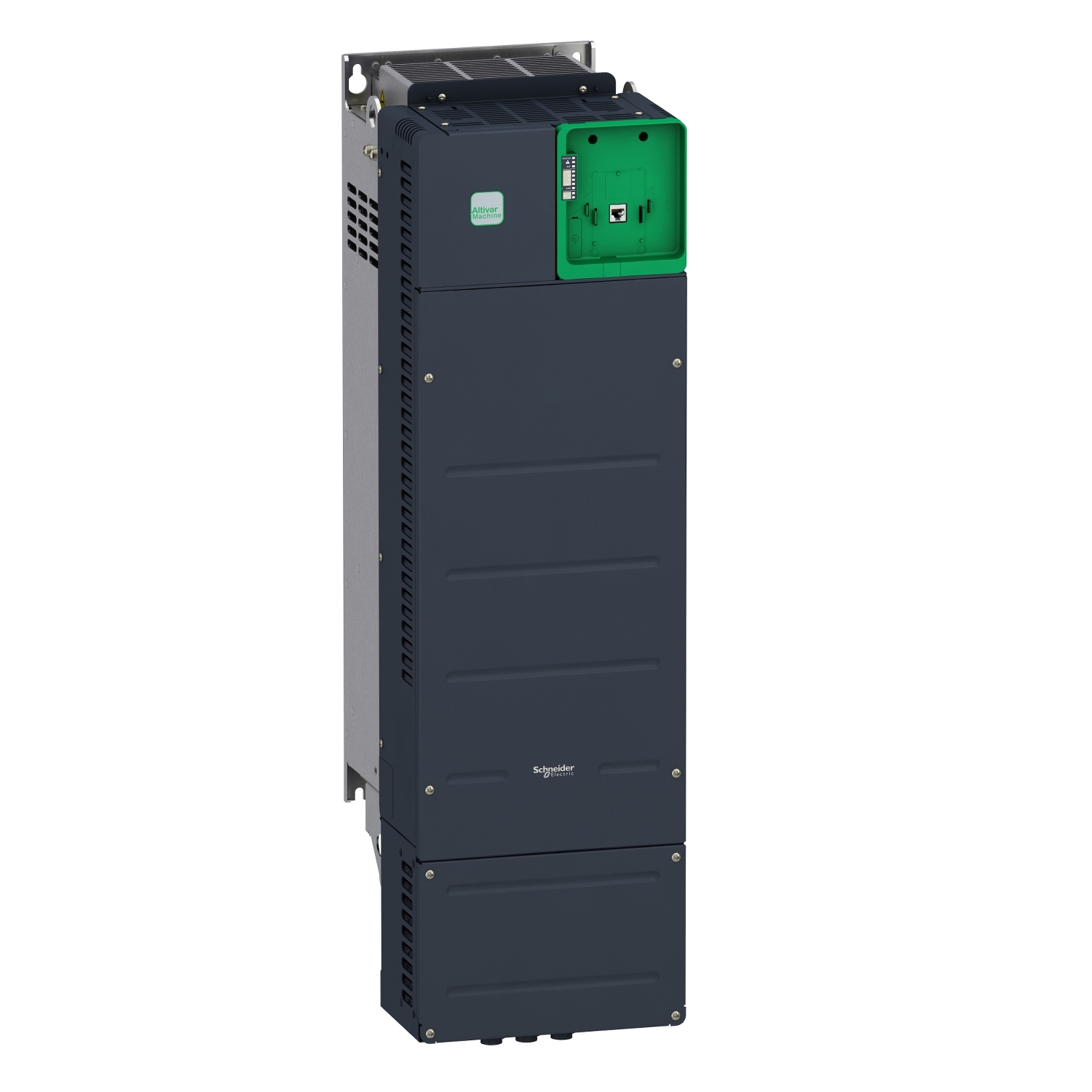

frekventni regulator – 75kW- 400V – 3-fazno – ATV340 Ethernet
- Šifra proizvoda: ATV340D75N4E
- Kategorija: Frekventni regulatori za mašine
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, EtherCAT |
| Snaga motora kw | 75 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | mašina |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 145.0 A |
| Grupa proizvoda | Altivar Machine ATV340 |
1.178.796,00 rsd
- Opis proizvoda
Ovaj Altivar 340 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore u otvorenoj i zatvorenoj petlji. Altivar Machine ATV340 regulatori su za primene kod velikog opterećenja. Radi sa nominalnom snagom do 75kW / 100hp i naponom od 380V do 480V AC. ATV340 je dizajniran za teške uslove rada, kao što su vibracije, udar i neprovodljiva prašina i gde je potrebna visoka otpornost na temperaturu do 60 °C. Ovaj proizvod integriše Modbus serijske komunikacione protokole kao standardne. Ovaj regulator sadrži višeprotokolski Ethernet embedded, sastoji se od Ethernet IP i Modbus TCP interfejsa za komunikaciju. Težina je 58,4 kg, a dimenzije su širina 271 mm, visina 908 mm, dubina 309 mm. ATV340 obuhvata funkcije pogodne za najčešće primene, uključujući pakovanje, rukovanje materijalima, obradu materijala, podizanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Dodatna oprema i opcije (moduli interfejsa enkodera, ulazno-izlazni moduli, moduli za komunikaciju, otpornici za kočenje, priključci na liniji, dodatni EMC filteri) dostupni su sa Altivar Machine ATV340 regulatorima, u zavisnosti od nivoa regulatora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Potpuno je integrisan u EcoStruxure Machine kompanije Schneider Electric preko DTM. Moguće je konfigurisati, kontrolisati i dijagnostikovati ATV340 frekventne regulatore direktno u softveru SoMachine i SoMove pomoću istog software brick (DTM). Označen je oznakom Green Premium i usaglašena je sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Osnovne Informacije
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Broj faza mreže | trofazne |
| broj ulaznih faza | 3 |
| Snaga motora hp | 125 hp za normalan rad |
| Snaga motora hp | 100 hp za zahtevne aplikacije |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Opciona kartica | komunikacioni modul, Profinet |
| Opciona kartica | komunikacioni modul, DeviceNet |
| Opciona kartica | komunikacioni modul, CANopen |
| Opciona kartica | komunikacioni modul, EtherCAT |
| Grupa proizvoda | Altivar Machine ATV340 |
| Snaga motora kw | 90 kW za normalan rad |
| Snaga motora kw | 75 kW za zahtevne aplikacije |
| Način montiranja | montaža na zid |
| Emc filter | klasa C3 EMC integrisani filter |
| Posebna izvedba | standardna verzija |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Ip stepen zaštite | IP20 |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus TCP |
| Nazivna izlazna struja | 145.0 A |
| Specifične primene proizvoda | mašina |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| stepen zaštite | UL tip 1 |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| Snaga disipacije u w | prirodno strujanje vazduha: 158 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 1359 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| Snaga disipacije u w | prirodno strujanje vazduha: 180 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 1585 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| Tip priključka | konektor(i)1 x RJ45, Modbus serijska veza na prednjem delu |
| Tip priključka | konektor(i)1 x RJ45, Modbus serijska veza za HMI na prednjem delu |
| Tip priključka | konektor(i)2 x RJ45, Ethernet IP/Modbus TCP na prednjem delu |
| broj HV interfejsa PROFINET | 0 |
| električna veza | vijčani priključak, kapacitet stezaljke: 0.75…1.5 mm² za upravljanje |
| električna veza | vijčani priključak, kapacitet stezaljke: 120 mm² za linijska strana |
| električna veza | vijčani priključak, kapacitet stezaljke: 95…120 mm² za DC bus |
| električna veza | vijčani priključak, kapacitet stezaljke: 120 mm² za motor |
| broj HV interfejsa industrijski Ethernet | 2 |
| Maksimalna struja preklapanja | izlazni relej R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| podržani protokol za INTERBUS-Safety | netačno |
| Otpornost na vibracije | 1.5 mm između pikova (f= 2-13 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6 |
| Nazivna izlazna snaga | 75.0 kW |
| maksimalna vrednost osigurača | 200.0 A |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | relejni izlazi R1A |
| Tip izlaznog releja | relejni izlazi R1C električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | relejni izlazi R2A |
| Tip izlaznog releja | relejni izlazi R2C električna izdržljivost 100000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| maksimalna prelazna struja | 207.6 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 217.5 A tokom 60 s (zahtevne aplikacije) |
| maksimalna prelazna struja | 207.6 A tokom 2 s (normalan rad) |
| maksimalna prelazna struja | 217.5 A tokom 2 s (zahtevne aplikacije) |
| podržani protokol za CAN | netačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | može se ukinuti |
| gubitak snage po uređaju u zavisnosti od struje | 1549.0 W |
| broj paralelnih HV interfejsa | 0 |
| Širina | 271.0 mm |
| Brzina prenosa | 4,8 kbit / s |
| Brzina prenosa | 9.6 kbit/s |
| Brzina prenosa | 19.2 kbit/s |
| Brzina prenosa | 38,4 kbit / s |
| podržani protokol za KNX | netačno |
| Dubina | 309.0 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| Proizvodnja | dizanje toranjska dizalica |
| Proizvodnja | dizanje druge primene |
| Proizvodnja | rukovanje materijalom pokretna traka za grupisanje |
| Proizvodnja | rukovanje materijalom paletizer – visoke performanse |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) sečenje – velika preciznost |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) poliranje |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) brušenje |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) sečenje |
| Proizvodnja | pakovanje punjenje boca – sinhronizovani rad |
| Proizvodnja | pakovanje pokretna traka – srednje performanse |
| Proizvodnja | pakovanje grupisanje kutija |
| Proizvodnja | pakovanje pokretna traka |
| Proizvodnja | pakovanje elevator |
| Proizvodnja | pakovanje druge primene |
| Proizvodnja | dizanje samostalni kran – dizalica |
| Proizvodnja | rukovanje materijalom automatsko skladištenje / sistem za ponovni pristup |
| Proizvodnja | pakovanje umotavanje |
| računarski port | tačno |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: vijčani priključak 0.75…1.5 mm²/AWG 18…AWG 16 |
| Električna veza | strana napajanja: vijčani priključak 120 mm²/AWG 4/0…250 kcmil |
| Električna veza | DC bus: vijčani priključak 95…120 mm²/AWG 3/0…250 kcmil |
| Električna veza | motor: vijčani priključak 120 mm²/250 kcmil |
| Maksimalna izlazna frekvencija | 0.599 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | tačno |
| maksimalni izlazni napon | 480 V |
| osnovna struja na velikom preopterećenju | 145.0 A |
| Izlazna frekvencija | 0.1-599 Hz |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 173.0 A |
| podržani protokol za PROFINET CBA | netačno |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI1…DI8: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI7, DI8: impulsni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Stepen zaprljanosti | 2 u skladu sa IEC 61800-5-1 |
| Broj analognih izlaza | 2 |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| gubitak snage po uređaju nezavisno od struje | 32.0 W |
| Tip digitalnih ulaza | PTI Safe torque off: 0-30 kHz, 24 V DC (30 V) |
| Tip digitalnih ulaza | DI1…DI5 podesivi kao impulsni ulaz, 24 V DC (30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | podesivi |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna: frekventni regulator |
| Tip zaštite | prekostrujna između faze i uzemljenja: frekventni regulator |
| Tip zaštite | prekostrujna između faza motora: frekventni regulator |
| Tip zaštite | kratak spoj između faze motora i uzemljenja: frekventni regulator |
| Tip zaštite | kratki spoj između faza motora: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenapon DC bus-a: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak napajanja: frekventni regulator |
| Tip zaštite | prekoračenje granice brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Struja linijskog kratkog spoja isc | 50 kA |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| linijska struja | 156.2 A pri 380 V (normalan rad) |
| linijska struja | 135.8 A pri 480 V (normalan rad) |
| linijska struja | 134.3 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 118.1 A pri 480 V (zahtevne aplikacije) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA impedansa 500 Ω, rezolucija 10 bitova |
| Linijska struja | 156.2 A pri 380 V sa internom linijskom prigušnicom (normalan rad) |
| Linijska struja | 135.8 A pri 480 V sa internom linijskom prigušnicom (normalan rad) |
| Linijska struja | 134.3 A pri 380 V sa internom linijskom prigušnicom (zahtevne aplikacije) |
| Linijska struja | 118.1 A pri 480 V sa internom linijskom prigušnicom (zahtevne aplikacije) |
| Linijska struja | 134.3 A |
| Linijska struja | 118.1 A |
| Tip digitalnih izlaza | programabilni izlaz DQ1, DQ2 30 V DC 100 mA |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| podržani protokol za INTERBUS | netačno |
| Prividna snaga | 112.9 kVA pri 480 V (normalan rad) |
| Prividna snaga | 98.2 kVA pri 480 V (zahtevne aplikacije) |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 58.4 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Prekidačka frekvencija | 1…8 kHz podesivo |
| Prekidačka frekvencija | 2.5…8 kHz sa faktorom smanjenja karakteristika |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 1.0 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus RTU |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj adresa | 1-247 |
| Broj digitalnog ulaza | 8 |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Posebne primene | mašina |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | čelični lim |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1 softverski podesiva struja: 0…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Tip analognog ulaza | AI1 softverski podesiva temperaturna sonda ili sonda nivoa vode |
| Tip analognog ulaza | AI1 softverski podesiv napon: 0…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 softverski podesiv napon: – 10…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI8) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) – impulsni ulaz |
| Trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| Visina | 908.0 mm |
| Rampe ubrzanja i usporenja | S, U ili korisnički definisano |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| protokol enkodera | 1 Vpp |
| protokol enkodera | EnDat 2.2 |
| protokol enkodera | rešavač |
| protokol enkodera | RS 422 |
| protokol enkodera | SSI 24V |
| protokol enkodera | SSI 5V |
| protokol enkodera | TTL / HTL |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Tip ulaza/izlaza | digitalni izlaz DQ-: 0-1 kHz, <= 30 V DC, 100 mA |
| Tip ulaza/izlaza | digitalni izlaz DQ+: 0-1 kHz, <= 30 V DC, 100 mA |
| Tip ulaza/izlaza | programabilno kao impulsni izlaz DQ+: 0-30 kHz, <= 30 V DC, 20 mA |
| podržani protokol za Profibus | netačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0 |
| Tip priključka | 3 RJ45 |
| podržani protokol za Data-Highway | netačno |
| Tip motornog pokretača | frekventni regulator |
| podržani protokol za PROFINET IO | netačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1B: 5 mA pri 24 V DC |
| Minimalna struja preklapanja | izlazni relej R2C: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Stalna izlazna struja | 173 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 145 A pri 4 kHz za zahtevne aplikacije |
| integrisani kočioni otpornik | tačno |
| Izlazni napon | <= napon napajanja |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 6800.0 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Profil upravljanja sinhronim motorom | reluktansa motora |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
- Opis proizvoda
Ovaj Altivar 340 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore u otvorenoj i zatvorenoj petlji. Altivar Machine ATV340 regulatori su za primene kod velikog opterećenja. Radi sa nominalnom snagom do 75kW / 100hp i naponom od 380V do 480V AC. ATV340 je dizajniran za teške uslove rada, kao što su vibracije, udar i neprovodljiva prašina i gde je potrebna visoka otpornost na temperaturu do 60 °C. Ovaj proizvod integriše Modbus serijske komunikacione protokole kao standardne. Ovaj regulator sadrži višeprotokolski Ethernet embedded, sastoji se od Ethernet IP i Modbus TCP interfejsa za komunikaciju. Težina je 58,4 kg, a dimenzije su širina 271 mm, visina 908 mm, dubina 309 mm. ATV340 obuhvata funkcije pogodne za najčešće primene, uključujući pakovanje, rukovanje materijalima, obradu materijala, podizanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Dodatna oprema i opcije (moduli interfejsa enkodera, ulazno-izlazni moduli, moduli za komunikaciju, otpornici za kočenje, priključci na liniji, dodatni EMC filteri) dostupni su sa Altivar Machine ATV340 regulatorima, u zavisnosti od nivoa regulatora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Potpuno je integrisan u EcoStruxure Machine kompanije Schneider Electric preko DTM. Moguće je konfigurisati, kontrolisati i dijagnostikovati ATV340 frekventne regulatore direktno u softveru SoMachine i SoMove pomoću istog software brick (DTM). Označen je oznakom Green Premium i usaglašena je sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Osnovne Informacije
| Tip proizvoda ili komponente | frekventni regulator |
| tolerancija relativno simetričnog mrežnog napona | 10 % |
| Broj faza mreže | trofazne |
| broj ulaznih faza | 3 |
| Snaga motora hp | 125 hp za normalan rad |
| Snaga motora hp | 100 hp za zahtevne aplikacije |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Opciona kartica | komunikacioni modul, Profinet |
| Opciona kartica | komunikacioni modul, DeviceNet |
| Opciona kartica | komunikacioni modul, CANopen |
| Opciona kartica | komunikacioni modul, EtherCAT |
| Grupa proizvoda | Altivar Machine ATV340 |
| Snaga motora kw | 90 kW za normalan rad |
| Snaga motora kw | 75 kW za zahtevne aplikacije |
| Način montiranja | montaža na zid |
| Emc filter | klasa C3 EMC integrisani filter |
| Posebna izvedba | standardna verzija |
| tolerancija relativno simetrične mrežne frekvencije | 5 % |
| Ip stepen zaštite | IP20 |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus TCP |
| Nazivna izlazna struja | 145.0 A |
| Specifične primene proizvoda | mašina |
| dizajn uređaja za promenu frekvencije | U pretvarač |
| broj faza na izlazu | 3 |
| stepen zaštite | UL tip 1 |
| [us] nazivni napon | 380…480 V |
| [us] nazivni napon napajanja | 380…480 V – 15…10 % |
Dopunske Informacije
| Mrežna frekvencija | 50…60 Hz |
| Snaga disipacije u w | prirodno strujanje vazduha: 158 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 1359 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| Snaga disipacije u w | prirodno strujanje vazduha: 180 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| Snaga disipacije u w | ventilatorom za strujanje vazduha: 1585 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| Tip priključka | konektor(i)1 x RJ45, Modbus serijska veza na prednjem delu |
| Tip priključka | konektor(i)1 x RJ45, Modbus serijska veza za HMI na prednjem delu |
| Tip priključka | konektor(i)2 x RJ45, Ethernet IP/Modbus TCP na prednjem delu |
| broj HV interfejsa PROFINET | 0 |
| električna veza | vijčani priključak, kapacitet stezaljke: 0.75…1.5 mm² za upravljanje |
| električna veza | vijčani priključak, kapacitet stezaljke: 120 mm² za linijska strana |
| električna veza | vijčani priključak, kapacitet stezaljke: 95…120 mm² za DC bus |
| električna veza | vijčani priključak, kapacitet stezaljke: 120 mm² za motor |
| broj HV interfejsa industrijski Ethernet | 2 |
| Maksimalna struja preklapanja | izlazni relej R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1C na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2C na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2C na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| moguć rad u 4 kvadranta | tačno |
| Način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| podržani protokol za INTERBUS-Safety | netačno |
| Otpornost na vibracije | 1.5 mm između pikova (f= 2-13 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6 |
| Nazivna izlazna snaga | 75.0 kW |
| maksimalna vrednost osigurača | 200.0 A |
| Tip polarizacije | bez impedanse |
| Tip izlaznog releja | relejni izlazi R1A |
| Tip izlaznog releja | relejni izlazi R1C električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | relejni izlazi R2A |
| Tip izlaznog releja | relejni izlazi R2C električna izdržljivost 100000 ciklusa |
| moguća monofazna struja male vrednosti | netačno |
| maksimalna prelazna struja | 207.6 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 217.5 A tokom 60 s (zahtevne aplikacije) |
| maksimalna prelazna struja | 207.6 A tokom 2 s (normalan rad) |
| maksimalna prelazna struja | 217.5 A tokom 2 s (zahtevne aplikacije) |
| podržani protokol za CAN | netačno |
| dozvoljena primena u privatne i komercijalne svrhe | netačno |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | može se ukinuti |
| gubitak snage po uređaju u zavisnosti od struje | 1549.0 W |
| broj paralelnih HV interfejsa | 0 |
| Širina | 271.0 mm |
| Brzina prenosa | 4,8 kbit / s |
| Brzina prenosa | 9.6 kbit/s |
| Brzina prenosa | 19.2 kbit/s |
| Brzina prenosa | 38,4 kbit / s |
| podržani protokol za KNX | netačno |
| Dubina | 309.0 mm |
| dozvoljena primena u industrijske svrhe | tačno |
| Proizvodnja | dizanje toranjska dizalica |
| Proizvodnja | dizanje druge primene |
| Proizvodnja | rukovanje materijalom pokretna traka za grupisanje |
| Proizvodnja | rukovanje materijalom paletizer – visoke performanse |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) sečenje – velika preciznost |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) poliranje |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) brušenje |
| Proizvodnja | obrada materijala (drvo, keramika, kamen, PVC, metal) sečenje |
| Proizvodnja | pakovanje punjenje boca – sinhronizovani rad |
| Proizvodnja | pakovanje pokretna traka – srednje performanse |
| Proizvodnja | pakovanje grupisanje kutija |
| Proizvodnja | pakovanje pokretna traka |
| Proizvodnja | pakovanje elevator |
| Proizvodnja | pakovanje druge primene |
| Proizvodnja | dizanje samostalni kran – dizalica |
| Proizvodnja | rukovanje materijalom automatsko skladištenje / sistem za ponovni pristup |
| Proizvodnja | pakovanje umotavanje |
| računarski port | tačno |
| podržani protokol za ostale sisteme | netačno |
| Električna veza | upravljanje: vijčani priključak 0.75…1.5 mm²/AWG 18…AWG 16 |
| Električna veza | strana napajanja: vijčani priključak 120 mm²/AWG 4/0…250 kcmil |
| Električna veza | DC bus: vijčani priključak 95…120 mm²/AWG 3/0…250 kcmil |
| Električna veza | motor: vijčani priključak 120 mm²/250 kcmil |
| Maksimalna izlazna frekvencija | 0.599 kHz |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | tačno |
| maksimalni izlazni napon | 480 V |
| osnovna struja na velikom preopterećenju | 145.0 A |
| Izlazna frekvencija | 0.1-599 Hz |
| Poruka za prenos | RTU |
| podržani protokol za Sercos | netačno |
| broj HV interfejsa USB | 0 |
| podržani protokol za ASI | netačno |
| osnovna struja na malom preopterećenju | 173.0 A |
| podržani protokol za PROFINET CBA | netačno |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI1…DI8: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI7, DI8: impulsni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Stepen zaprljanosti | 2 u skladu sa IEC 61800-5-1 |
| Broj analognih izlaza | 2 |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| podržani protokol za EtherNet/IP | tačno |
| broj ulaza, bez potencijala | 0 |
| broj ulaza, bidirekcionalnih, sa potencijalom | 0 |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| gubitak snage po uređaju nezavisno od struje | 32.0 W |
| Tip digitalnih ulaza | PTI Safe torque off: 0-30 kHz, 24 V DC (30 V) |
| Tip digitalnih ulaza | DI1…DI5 podesivi kao impulsni ulaz, 24 V DC (30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | podesivi |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna: frekventni regulator |
| Tip zaštite | prekostrujna između faze i uzemljenja: frekventni regulator |
| Tip zaštite | prekostrujna između faza motora: frekventni regulator |
| Tip zaštite | kratak spoj između faze motora i uzemljenja: frekventni regulator |
| Tip zaštite | kratki spoj između faza motora: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenapon DC bus-a: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak napajanja: frekventni regulator |
| Tip zaštite | prekoračenje granice brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| broj HV interfejsa serijski TTY | 0 |
| broj HV interfejsa ostalo | 0 |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | tačno |
| Struja linijskog kratkog spoja isc | 50 kA |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| linijska struja | 156.2 A pri 380 V (normalan rad) |
| linijska struja | 135.8 A pri 480 V (normalan rad) |
| linijska struja | 134.3 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 118.1 A pri 480 V (zahtevne aplikacije) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA impedansa 500 Ω, rezolucija 10 bitova |
| Linijska struja | 156.2 A pri 380 V sa internom linijskom prigušnicom (normalan rad) |
| Linijska struja | 135.8 A pri 480 V sa internom linijskom prigušnicom (normalan rad) |
| Linijska struja | 134.3 A pri 380 V sa internom linijskom prigušnicom (zahtevne aplikacije) |
| Linijska struja | 118.1 A pri 480 V sa internom linijskom prigušnicom (zahtevne aplikacije) |
| Linijska struja | 134.3 A |
| Linijska struja | 118.1 A |
| Tip digitalnih izlaza | programabilni izlaz DQ1, DQ2 30 V DC 100 mA |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Profil upravljanja asinhronim motorom | optimalni moment |
| podržani protokol za INTERBUS | netačno |
| Prividna snaga | 112.9 kVA pri 480 V (normalan rad) |
| Prividna snaga | 98.2 kVA pri 480 V (zahtevne aplikacije) |
| granična vrednost EMC (usklađena) | tačno |
| Masa proizvoda | 58.4 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Prekidačka frekvencija | 1…8 kHz podesivo |
| Prekidačka frekvencija | 2.5…8 kHz sa faktorom smanjenja karakteristika |
| Broj analognih ulaza | 3 |
| podržani protokol za Modbus | tačno |
| Broj digitalnih izlaza | 1.0 |
| podržani protokol za DeviceNet Safety | netačno |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus RTU |
| Način pristupa | slave Modbus TCP |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj adresa | 1-247 |
| Broj digitalnog ulaza | 8 |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Posebne primene | mašina |
| podržani protokol za BACnet | netačno |
| podržani protokol za LON | netačno |
| Materijal kućišta | čelični lim |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | tačno |
| Tip analognog ulaza | AI1 softverski podesiva struja: 0…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Tip analognog ulaza | AI1 softverski podesiva temperaturna sonda ili sonda nivoa vode |
| Tip analognog ulaza | AI1 softverski podesiv napon: 0…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 softverski podesiv napon: – 10…10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| podržani protokol za PROFIsafe | netačno |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI8) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) – impulsni ulaz |
| Trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
| podržani protokol za Foundation Fieldbus | netačno |
| podržani protokol za TCP/IP | tačno |
| prisustvo optičkog interfejsa | netačno |
| broj serijskih interfejsa HV RS422 | 0 |
| Visina | 908.0 mm |
| Rampe ubrzanja i usporenja | S, U ili korisnički definisano |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| protokol enkodera | 1 Vpp |
| protokol enkodera | EnDat 2.2 |
| protokol enkodera | rešavač |
| protokol enkodera | RS 422 |
| protokol enkodera | SSI 24V |
| protokol enkodera | SSI 5V |
| protokol enkodera | TTL / HTL |
| podržani protokol za AS-Interface Safety at Work | netačno |
| podržani protokol za SafetyBUS P | netačno |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | tačno |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Tip ulaza/izlaza | digitalni izlaz DQ-: 0-1 kHz, <= 30 V DC, 100 mA |
| Tip ulaza/izlaza | digitalni izlaz DQ+: 0-1 kHz, <= 30 V DC, 100 mA |
| Tip ulaza/izlaza | programabilno kao impulsni izlaz DQ+: 0-30 kHz, <= 30 V DC, 20 mA |
| podržani protokol za Profibus | netačno |
| broj serijskih interfejsa HV RS485 | 1 |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| broj HV interfejsa serijski RS232 | 0 |
| Tip priključka | 3 RJ45 |
| podržani protokol za Data-Highway | netačno |
| Tip motornog pokretača | frekventni regulator |
| podržani protokol za PROFINET IO | netačno |
| prisustvo radnog elementa | tačno |
| Fizički interfejs | 2-žični RS 485 |
| Minimalna struja preklapanja | izlazni relej R1B: 5 mA pri 24 V DC |
| Minimalna struja preklapanja | izlazni relej R2C: 5 mA pri 24 V DC |
| podržani protokol za DeviceNet | netačno |
| Stalna izlazna struja | 173 A pri 4 kHz za normalan rad |
| Stalna izlazna struja | 145 A pri 4 kHz za zahtevne aplikacije |
| integrisani kočioni otpornik | tačno |
| Izlazni napon | <= napon napajanja |
| podržani protokol za SUCONET | netačno |
| kapacitet DC link-a | 6800.0 µF |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Profil upravljanja sinhronim motorom | reluktansa motora |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
Povezani proizvodi
Slični proizvodi
frekventni regulator ATV320 – 11kW – 380…500V – 3-fazno – format knjige
In stock
255.951,00 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 11 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 27.7 A |
| Grupa proizvoda | Altivar Machine ATV320 |
frekventni regulator ATV320 – 3kW – 200V – 3-fazno – kompaktni
In stock
80.344,50 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 13.7 A |
| Grupa proizvoda | Altivar Machine ATV320 |
frekventni regulator ATV320 – 3kW – 380…500V – 3-fazno – kompaktni
In stock
112.138,50 rsd
| Ip stepen zaštite | IP20 |
|---|---|
| Opciona kartica | komunikacioni modul, DeviceNet |
| Snaga motora kw | 3.0 kW za zahtevne aplikacije |
| Tip proizvoda ili komponente | frekventni regulator |
| Cenovna kategorija | Kategorija 2 |
| Specifične primene proiz | kompleksne mašine |
| Broj faza mreže | trofazne |
| Nazivna izlazna struja | 7.1 A |
| Grupa proizvoda | Altivar Machine ATV320 |
