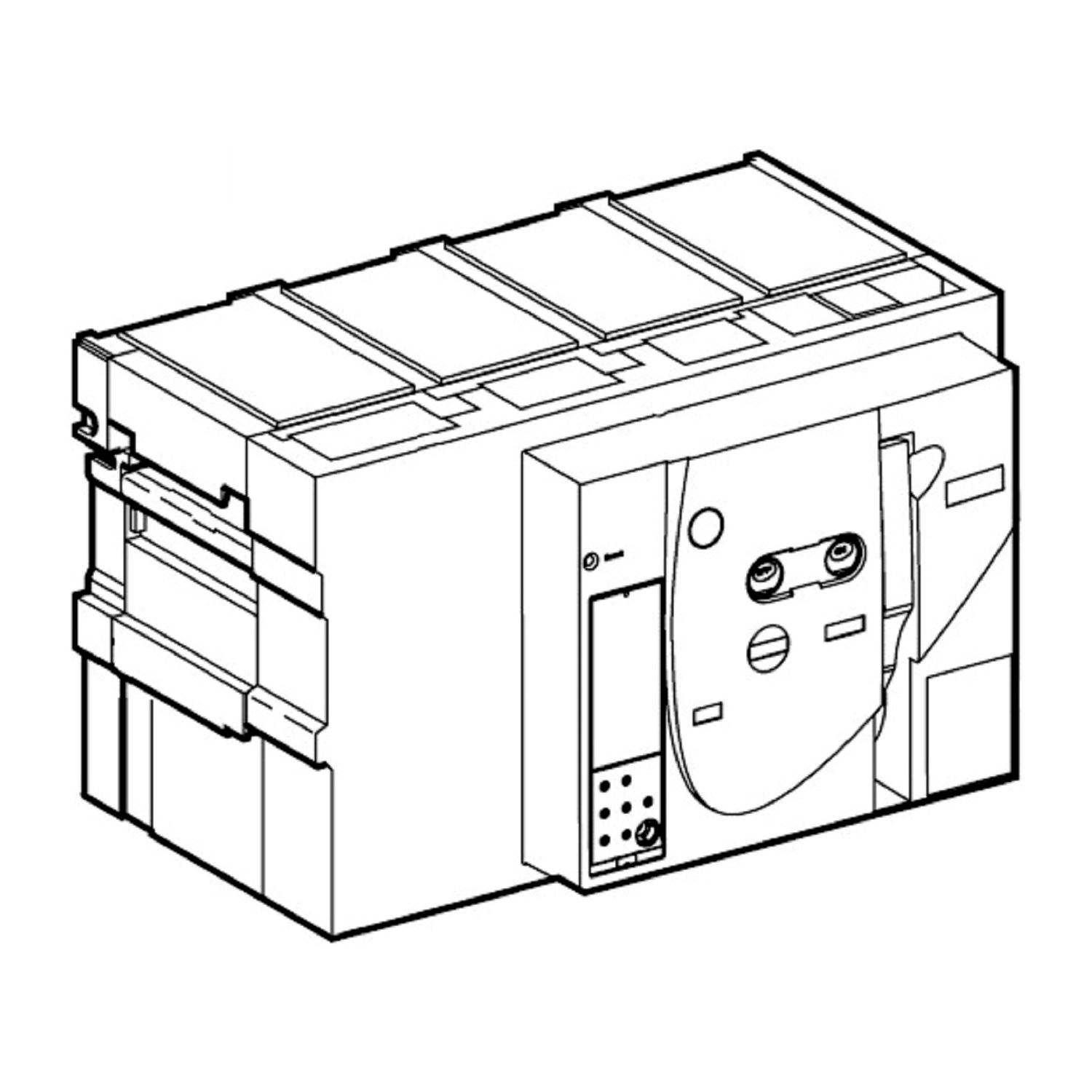

EP MVS 1600A 4P N desno izvlačivi prekidači
- Šifra proizvoda: MVS22232
- Kategorija: EasyPact prekidači
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| [in] nazivna struja | |
| Grupa proizvoda | EasyPact |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | EasyPact MVS |
| Tip mreže | AC |
| Kod prekidne moći | N |
| Tip proizvoda ili komponente | prekidač |
| Grupa proizvoda | EasyPact |
| Kategorija upotrebe | kategorija B |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 4P |
| Pozicija nultog provodnika | desno |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 50 kA (Ics) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 42 kA (Ics) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [in] nazivna struja | 1600 A pri 40 °C |
| Visina | 439 mm |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | šina |
| Maksimalno vreme prekidanja | 25 milisekundi |
| Pozicija priključka | horizontalno |
| Pozicija priključka | vertikalno |
| Ct veličina prekidača | 1600 A |
| Masa proizvoda | 85 kg |
| Tip upravljanja | taster |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [Icm] nazivna kratkospojna moć uključenja | 105 kA (Icm) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icm] nazivna kratkospojna moć uključenja | 88 kA (Icm) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Način montiranja | izvlačivo |
| Prekidna moć | 50 kA Icu pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 42 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 6000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 4000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| mehanička trajnost | 20000 ciklusa (sa održavanjem) u skladu sa IEC 60947-2 |
| mehanička trajnost | 10000 ciklusa (bez održavanja) u skladu sa IEC 60947-2 |
| Kompatibilnost | MVS16N |
| Položaj priključaka | zadnja strana |
| Povezivanje | 115 mm bez proširivača |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-2 |
| Širina | 556 mm |
| Dubina | 395 mm |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA (1 s) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 42 kA (1 s) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 25 kA (3 s) pri 440/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | EasyPact MVS |
| Tip mreže | AC |
| Kod prekidne moći | N |
| Tip proizvoda ili komponente | prekidač |
| Grupa proizvoda | EasyPact |
| Kategorija upotrebe | kategorija B |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 4P |
| Pozicija nultog provodnika | desno |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 50 kA (Ics) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 42 kA (Ics) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [in] nazivna struja | 1600 A pri 40 °C |
| Visina | 439 mm |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | šina |
| Maksimalno vreme prekidanja | 25 milisekundi |
| Pozicija priključka | horizontalno |
| Pozicija priključka | vertikalno |
| Ct veličina prekidača | 1600 A |
| Masa proizvoda | 85 kg |
| Tip upravljanja | taster |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [Icm] nazivna kratkospojna moć uključenja | 105 kA (Icm) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icm] nazivna kratkospojna moć uključenja | 88 kA (Icm) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Način montiranja | izvlačivo |
| Prekidna moć | 50 kA Icu pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 42 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 6000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 4000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| mehanička trajnost | 20000 ciklusa (sa održavanjem) u skladu sa IEC 60947-2 |
| mehanička trajnost | 10000 ciklusa (bez održavanja) u skladu sa IEC 60947-2 |
| Kompatibilnost | MVS16N |
| Položaj priključaka | zadnja strana |
| Povezivanje | 115 mm bez proširivača |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-2 |
| Širina | 556 mm |
| Dubina | 395 mm |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA (1 s) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 42 kA (1 s) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 25 kA (3 s) pri 440/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
