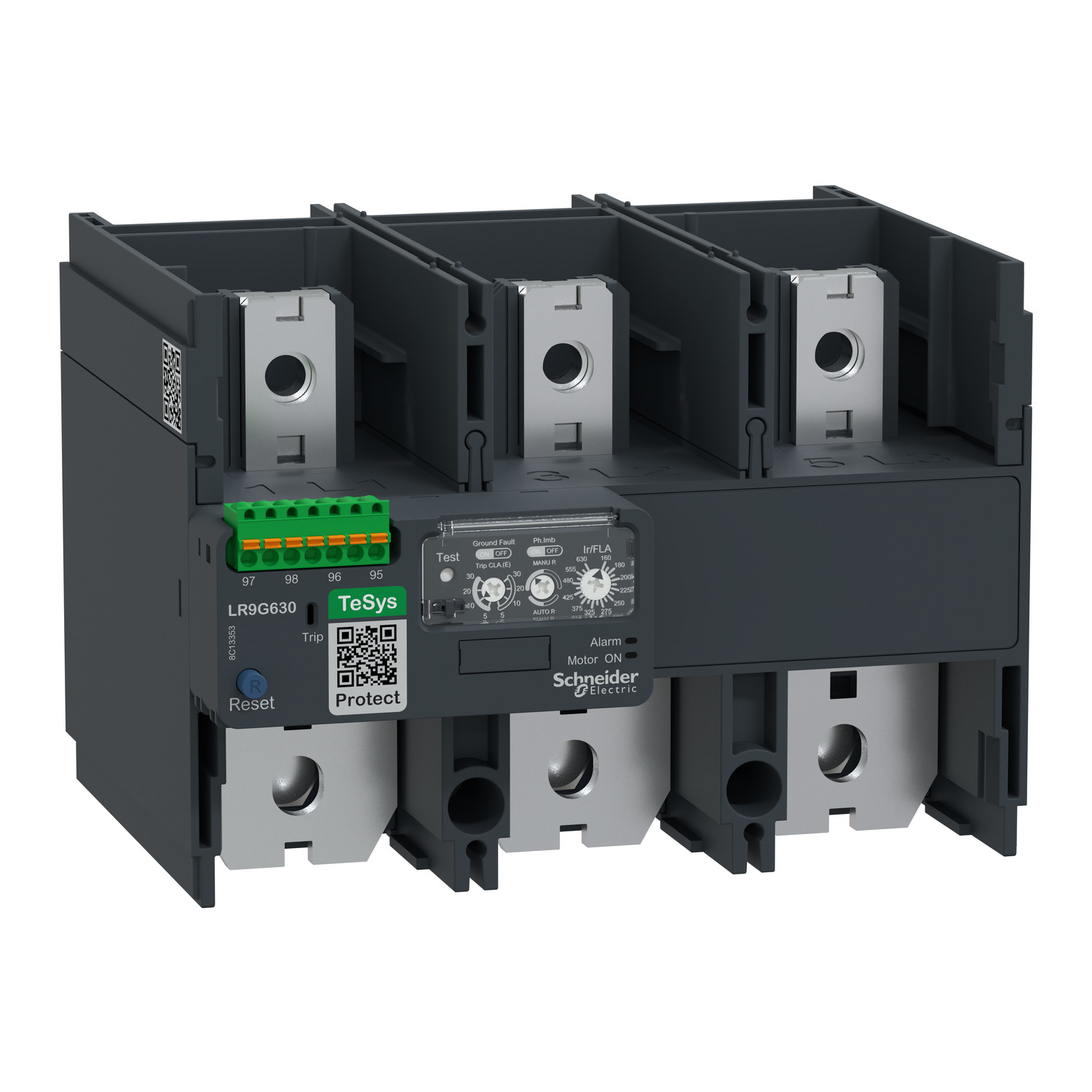

Električni zaštitni relej od preopterećenja, TeSys Giga, 160…630 A, klasa 5E…30E, utični priključci
- Šifra proizvoda: LR9G630
- Kategorija: Termički releji - bimetali
| Kratko ime uređaja | LR9G |
|---|---|
| Tip proizvoda ili komponente | elektronski relej termičkog preopterećenja |
| Ime proizvoda | TeSys LRG |
| Grupa proizvoda | TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Podešavanje termičkog preopterećenja | 160-630 A |
| Tip mreže | AC |
| Upotreba releja | zaštita motora |
| Tip proizvoda ili komponente | elektronski relej termičkog preopterećenja |
| Ime proizvoda | TeSys LRG |
| Klasa okidanja preopterecenja | class 5E…30E u skladu sa IEC 60947-4-1 |
| Grupa proizvoda | TeSys |
| Kratko ime uređaja | LR9G |
Dopunske Informacije
| Sertifikacija proizvoda | CB Scheme |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | UKCA |
| Sertifikacija proizvoda | ATEX |
| Sertifikacija proizvoda | EU-RO-MR by DNV-GL |
| Sertifikacija proizvoda | EAC |
| Mrežna frekvencija | 30…60 Hz |
| Mrežna frekvencija | 100 Hz |
| Napon upravljačkog kola | 24…500 V AC 50/60 Hz |
| Napon upravljačkog kola | 24…250 V DC |
| Moment pritezanja | 58 N.m |
| Reset | automatski reset |
| Reset | ručni |
| [ue] nazivni napon | 1000 V AC 50/60 Hz |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Povezivanje – priključci | kolo napajanja: sabirnica – busbar cross section: 50 x 10 mm |
| Povezivanje – priključci | kolo napajanja: prstenaste stopice 1 300-300 mm² |
| Povezivanje – priključci | upravljačko kolo: pritiskom 1 0.2-2.5 mm² – cable stiffness: jednožični višežični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: pritiskom 1 0.25-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: pritiskom 2 0.5-1.0 mm² sa kablovskim završetkom |
| Tip kontakata i sastav | 1 NO + 1 NC |
| Držač za montažu | direktno na kontaktor |
| Držač za montažu | ploča |
| Lokalna signalizacija | LED |
| Lokalna signalizacija | indikator okidanja |
| Kategorija prenapona | III |
| [ith] dozvoljena termička struja u vazduhu | 5 A |
| Standardi | EN/IEC 60947-4-1 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | UL 60947-4-1 |
| Standardi | CSA C22.2 No 60947-4-1 |
| Standardi | JIS C8201-4-1 |
| Standardi | JIS C8201-5-1 |
| Standardi | IEC 60335-1:Clause 30.2 |
| Standardi | IEC 60335-2-40:Annex JJ |
| Standardi | UL 60335-2-40:Annex JJ |
| Standardi | UL 60335-1 |
| Elektromagnetna kompatibilnost | EMC otpornost conforming to IEC 60947-4-1 |
| Elektromagnetna kompatibilnost | testovi emisija kriterijum A conforming to IEC 60947-4-1 |
| Elektromagnetna kompatibilnost | otpornost na emitovane radio električne interferencije – test level: 20 V/m conforming to EN/IEC 61000-4-3 |
| Elektromagnetna kompatibilnost | test otpornosti propada i prekida napona conforming to SEMI F47 |
| Tip zaštite | zaštita od zemljospoja – podešavanje vremena prorade zaštite: 0-1 sekundi – za kolo alarma u skladu sa IEC 60947-4-1 |
| Tip zaštite | zaštita od zemljospoja – podešavanje vremena prorade zaštite: 0-1 sekundi – za kolo alarma u skladu sa UL 60947-4-1 |
| Tip zaštite | phase loss – podešavanje vremena prorade zaštite: 0-4 sekundi – za kolo alarma |
| Tip zaštite | neuravnoteženost faze – podešavanje vremena prorade zaštite: 0-5 sekundi – za kolo alarma u skladu sa IEC 60947-4-1 |
| Tip zaštite | neuravnoteženost faze – podešavanje vremena prorade zaštite: 0-5 sekundi – za kolo alarma u skladu sa UL 60947-4-1 |
| Podnosivi naponski udar | 4 kV |
| Prag okidanja | 1.125 +/- 0.07 In u skladu sa IEC 60947-4-1 |
| Mehanička trajnost | 7000 ciklusa |
