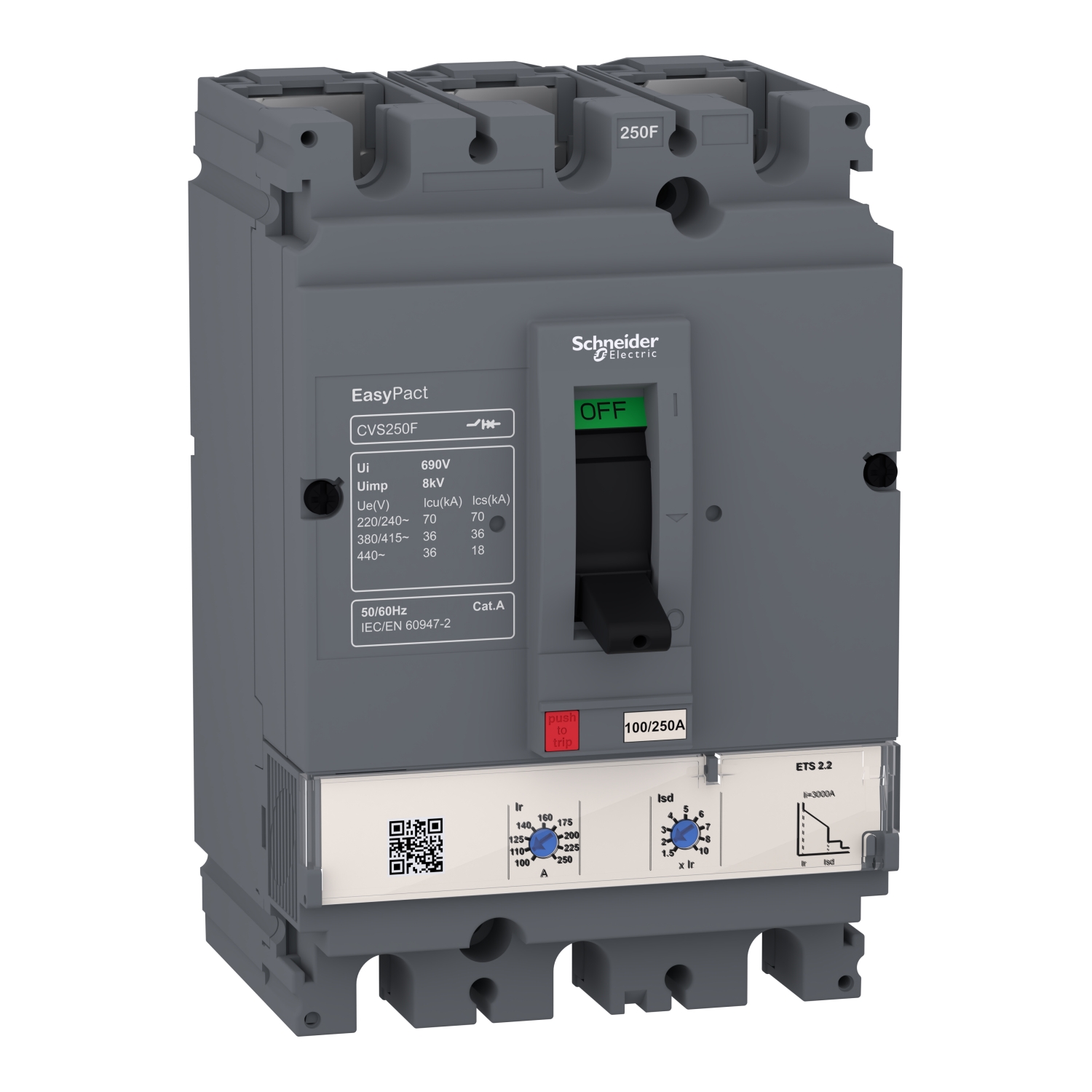

EasyPact CVS250F, 36 kA at 415 VAC, ETS 2.2, 250A, 3P 3d prekidač
- Šifra proizvoda: LV525506
- Kategorija: EasyPact prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | CVS250F |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | 70 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | EasyPact CVS |
| Grupa proizvoda | EasyPact |
| [in] nazivna struja | 250 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
46.376,78 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 250 A pri 40 °C |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | EasyPact CVS |
| Broj polova | 3P |
| Ime zaštitne jedinice | ETS 2.2 |
| Grupa proizvoda | Easypact CVS100…250 |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | EasyPact |
| Prekidna moć | 36 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip zaštite | kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | trenutna zaštita od kratkog spoja |
| Kratko ime uređaja | CVS250F |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Diferencijalna zaštita | bez |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Povezivanje – priključci | priključak na zavrtanj |
| Indikator pozicije kontakta | da |
| Nosači za montažu | zadnja ploča |
| Kod prekidne moći | F |
| Podešavanje praga trenutne zaštite od kratkog spoja | 3000 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.02-0.02 sekundi |
| Širina | 105 mm |
| Dubina | 86 mm |
| Povezivanje | 35 mm |
| Tip upravljanja | ručica |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 100…250 A |
| Gornji priključak | prednja |
| Način montiranja | fiksno |
| Mehanička trajnost | 20000 ciklusa |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.19 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [ics] servisna prekidna moć | 18 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 70 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Donji priključak | prednji |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Električna trajnost | 10000 ciklusa 415 V In u skladu sa IEC 60947-2 |
| Kompatibilnost | CVS250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV conforming to EN/IEC 60947-2 |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 250 A pri 40 °C |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | EasyPact CVS |
| Broj polova | 3P |
| Ime zaštitne jedinice | ETS 2.2 |
| Grupa proizvoda | Easypact CVS100…250 |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | EasyPact |
| Prekidna moć | 36 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip zaštite | kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | trenutna zaštita od kratkog spoja |
| Kratko ime uređaja | CVS250F |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Diferencijalna zaštita | bez |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Povezivanje – priključci | priključak na zavrtanj |
| Indikator pozicije kontakta | da |
| Nosači za montažu | zadnja ploča |
| Kod prekidne moći | F |
| Podešavanje praga trenutne zaštite od kratkog spoja | 3000 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.02-0.02 sekundi |
| Širina | 105 mm |
| Dubina | 86 mm |
| Povezivanje | 35 mm |
| Tip upravljanja | ručica |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 100…250 A |
| Gornji priključak | prednja |
| Način montiranja | fiksno |
| Mehanička trajnost | 20000 ciklusa |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.19 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [ics] servisna prekidna moć | 18 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 70 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Donji priključak | prednji |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Električna trajnost | 10000 ciklusa 415 V In u skladu sa IEC 60947-2 |
| Kompatibilnost | CVS250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV conforming to EN/IEC 60947-2 |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
