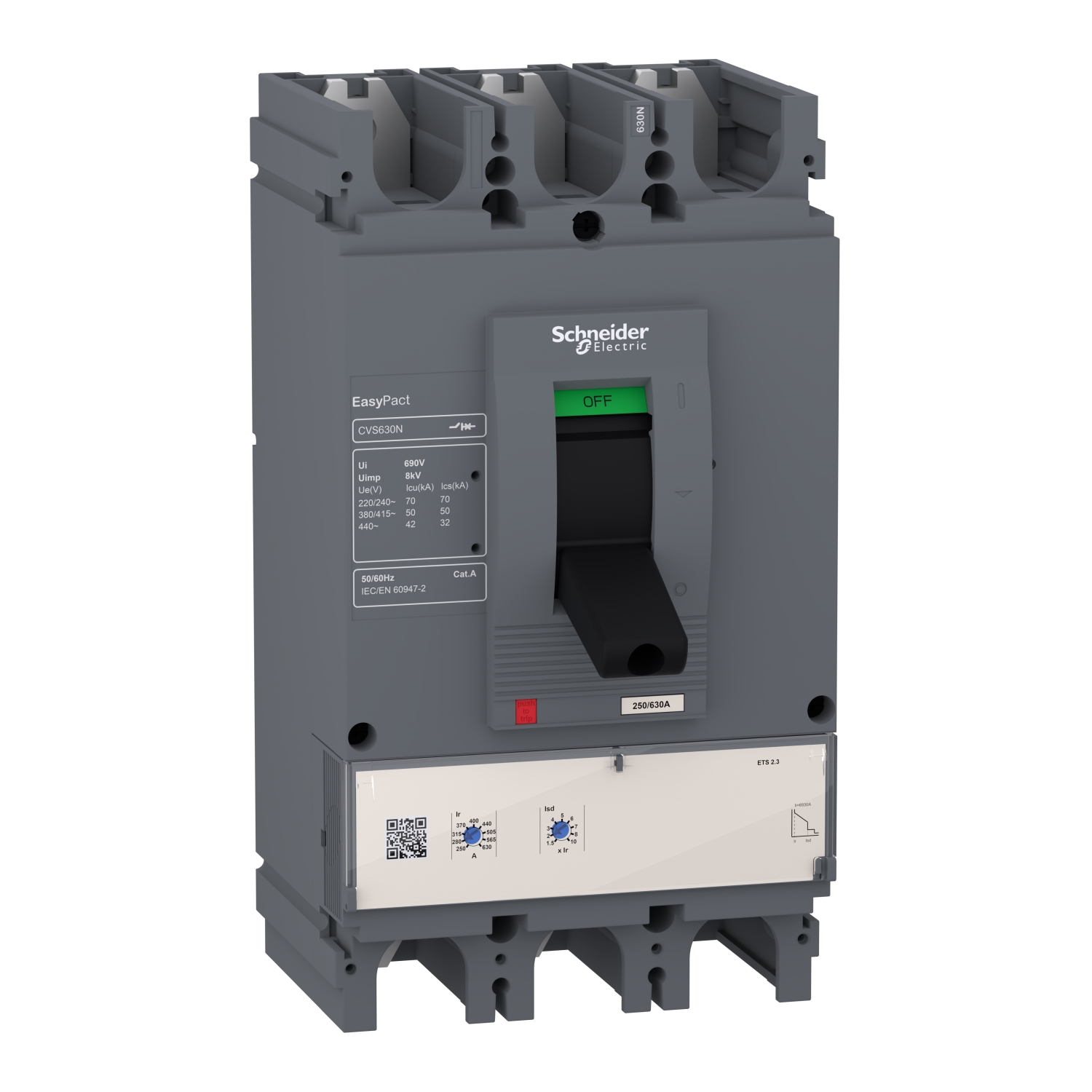

EasyPact CVS – CVS630N ETS 2.3 prekidač – 630 A – 3P/3d
- Šifra proizvoda: LV563510
- Kategorija: EasyPact prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | CVS630N |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | 42 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | EasyPact CVS |
| Grupa proizvoda | EasyPact |
| [in] nazivna struja | 630 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
138.218,34 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 630 A pri 40 °C |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | EasyPact CVS |
| Kategorija upotrebe | kategorija A |
| Broj polova | 3P |
| Tehnologija zaštitne jedinice | elektronska |
| Ime zaštitne jedinice | ETS 2.3 |
| Grupa proizvoda | Easypact CVS400…630 |
| Diferencijalna zaštita | bez |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | EasyPact |
| Prekidna moć | 70 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 42 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Veličina zaštitne jedinice | 630-630 A pri 40 °C |
| Tip zaštite | trenutna zaštita od kratkog spoja |
| Tip zaštite | zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | kratkotrajna zaštita od kratkog spoja |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | CVS630N |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Povezivanje – priključci | priključak na zavrtanj |
| Indikator pozicije kontakta | da |
| Funkcija zaštitne jedinice | LSoI |
| Nosači za montažu | zadnja ploča |
| Kod prekidne moći | N |
| Podešavanje praga trenutne zaštite od kratkog spoja | 11 x In |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Masa proizvoda | 5.2 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 5.5-5.5 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 8-8 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 200-200 sekundi pri 1.5 x Ir |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Širina | 140 mm |
| Dubina | 110 mm |
| [ics] servisna prekidna moć | 70 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 32 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Povezivanje | 45 mm |
| Termička memorija | da |
| Donji priključak | prednji |
| Tip upravljanja | ručica |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…630 A |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Gornji priključak | prednja |
| Način montiranja | fiksno |
| Električna trajnost | 4000 ciklusa 415 V In u skladu sa IEC 60947-2 |
| Mehanička trajnost | 15000 ciklusa |
| Kompatibilnost | CVS630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV conforming to EN/IEC 60947-2 |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
