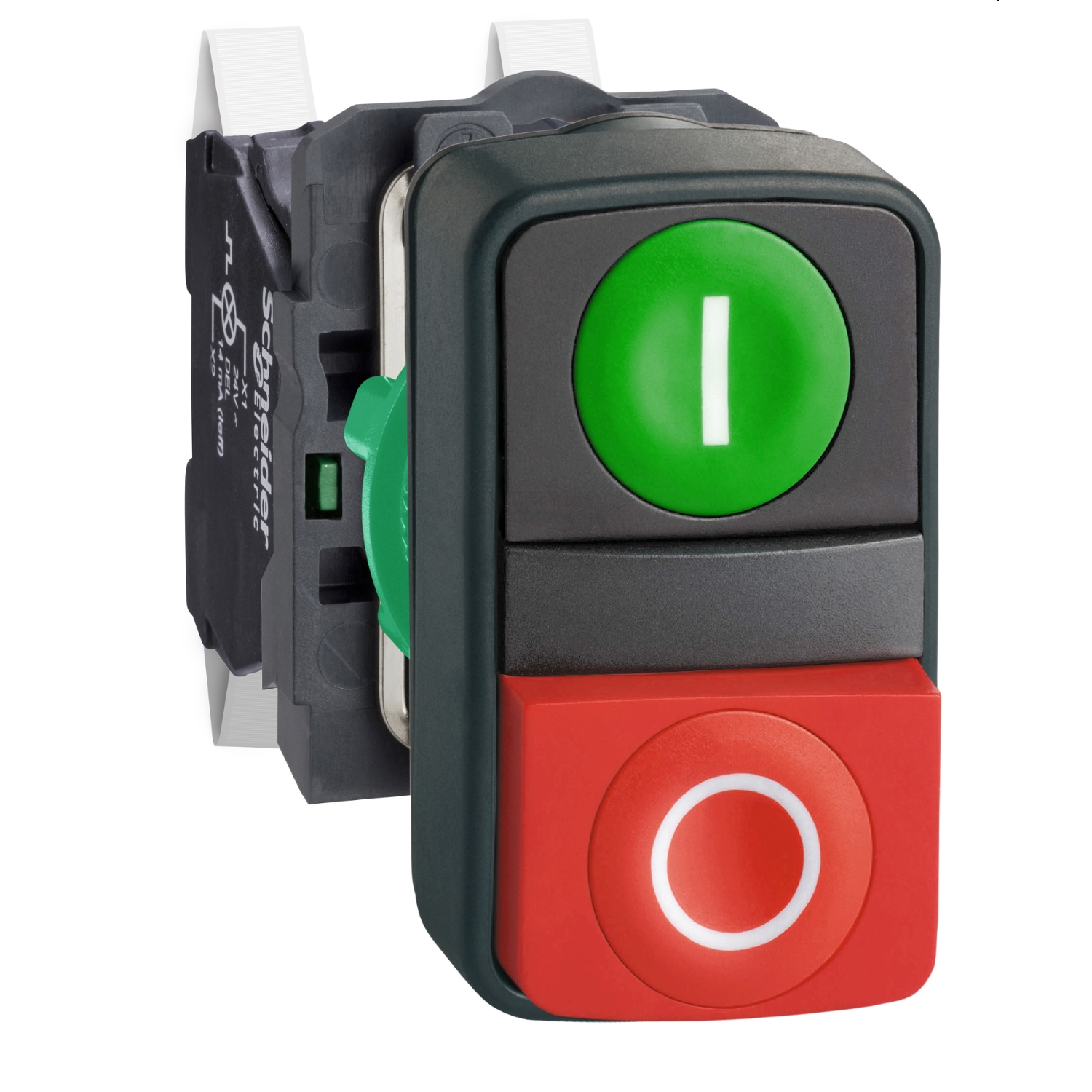

crna ugradna/crvena izbočena glava dvostrukog tastera Ø22 sa natpisom
- Šifra proizvoda: XB5AL734155
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Kratko ime uređaja | XB5 |
|---|---|
| Tip kontakata i sastav | 1 NO + 1 NC |
| Tip proizvoda ili komponente | taster sa dvostrukom glavom |
| Materijal podnožja | tamno siva plastika |
| Materijal montažnog rama | plastika |
| Grupa proizvoda | Harmony XB5 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22.5 mm |
| Tip proizvoda ili komponente | taster sa dvostrukom glavom |
| Oblik glave signalne jedinice | pravougaona |
| Materijal podnožja | tamno siva plastika |
| Grupa proizvoda | Harmony XB5 |
| Obeležavanje glave | zeleni ''I'' – crveni ''O'' |
| Tip glave | standardni |
| Kratko ime uređaja | XB5 |
| Glava uređaja | 1 udubljeni – 1 izbočeni taster |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 1 NO + 1 NC |
| Tip glave uređaja | sa povratkom |
| Materijal montažnog rama | plastika |
| Prezentacija uređaja | kompletan proizvod |
| Operacija kontakata | sporo isključenje |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (13-14)NO |
| Opis priključaka iso n°1 | (21-22)NC |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Boja oznake | crna oznaka kada je kapica zelena, crvena ili crna |
| Boja oznake | crna oznaka kada je kapica bela |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Profil glave uređaja | crvena izbočena, O (bela) |
| Profil glave uređaja | zelena udubljena, I (bela) |
| Širina | 30 mm |
| Dubina | 51 mm |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 2.6 mm (NO menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Mehanička trajnost | 1000000 ciklusa |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.045 kg |
| Otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Visina | 50 mm |
| Sila u radu | 3.5 N NC menja električno stanje |
| Sila u radu | 3.8 N NO menja električno stanje |
| Boja kapica/glave ili sočiva | zelena |
| Boja kapica/glave ili sočiva | crvena |
| prilagodljiv | 0 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Kompatibilnost | XB5 |
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22.5 mm |
| Tip proizvoda ili komponente | taster sa dvostrukom glavom |
| Oblik glave signalne jedinice | pravougaona |
| Materijal podnožja | tamno siva plastika |
| Grupa proizvoda | Harmony XB5 |
| Obeležavanje glave | zeleni ''I'' – crveni ''O'' |
| Tip glave | standardni |
| Kratko ime uređaja | XB5 |
| Glava uređaja | 1 udubljeni – 1 izbočeni taster |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 1 NO + 1 NC |
| Tip glave uređaja | sa povratkom |
| Materijal montažnog rama | plastika |
| Prezentacija uređaja | kompletan proizvod |
| Operacija kontakata | sporo isključenje |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (13-14)NO |
| Opis priključaka iso n°1 | (21-22)NC |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Boja oznake | crna oznaka kada je kapica zelena, crvena ili crna |
| Boja oznake | crna oznaka kada je kapica bela |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Profil glave uređaja | crvena izbočena, O (bela) |
| Profil glave uređaja | zelena udubljena, I (bela) |
| Širina | 30 mm |
| Dubina | 51 mm |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 2.6 mm (NO menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Mehanička trajnost | 1000000 ciklusa |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.045 kg |
| Otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Visina | 50 mm |
| Sila u radu | 3.5 N NC menja električno stanje |
| Sila u radu | 3.8 N NO menja električno stanje |
| Boja kapica/glave ili sočiva | zelena |
| Boja kapica/glave ili sočiva | crvena |
| prilagodljiv | 0 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Kompatibilnost | XB5 |
