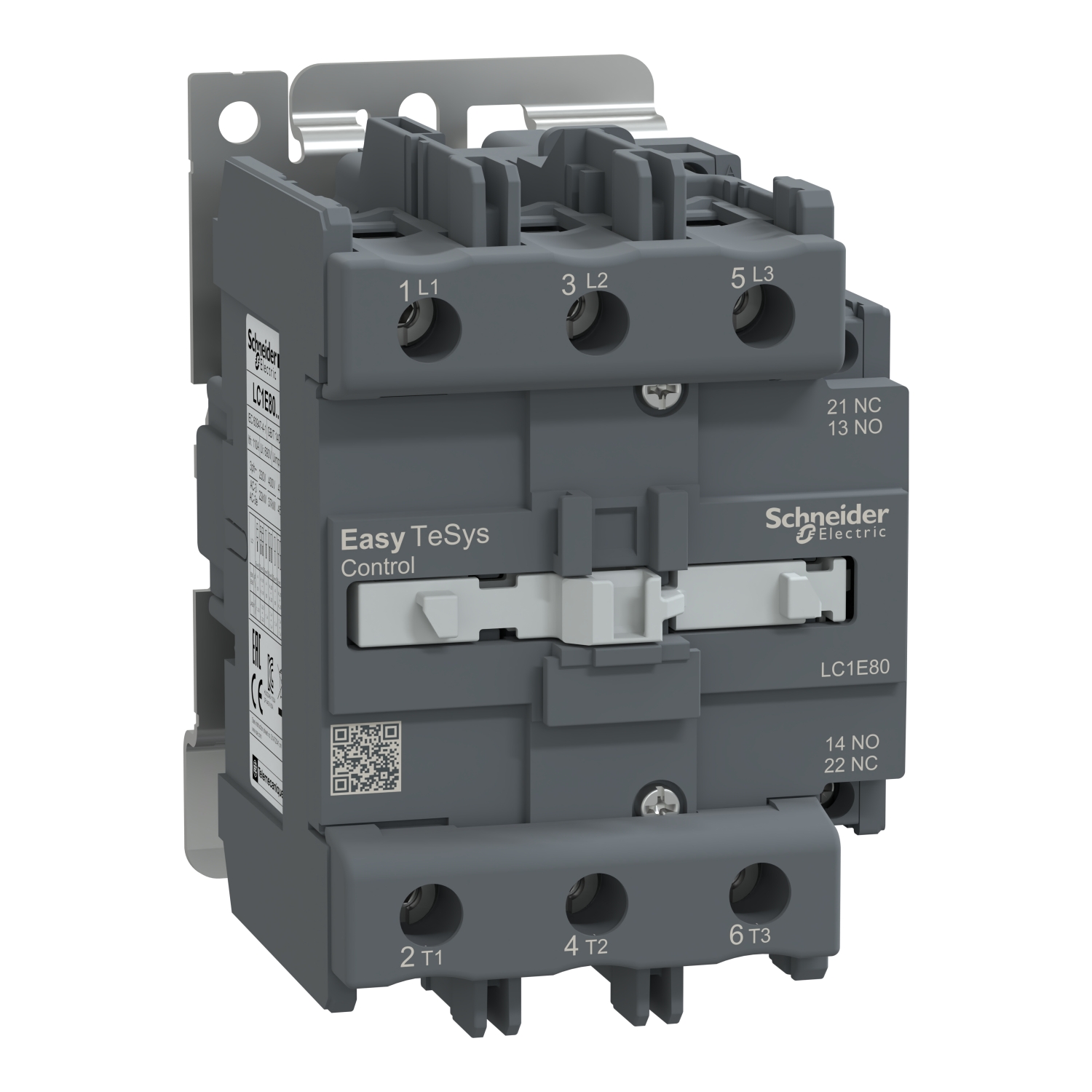

Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,80A,24V AC coil,50/60Hz
- Šifra proizvoda: LC1E80B7
- Kategorija: Easypact TVS kontaktori i motorni prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | LC1E |
| Tip proizvoda ili komponente | kontaktor |
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Grupa proizvoda | Easy TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
23.743,74 rsd
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 50/60 Hz |
| Primena kontaktora | rezistivno opterećenje |
| Primena kontaktora | upravljanje motorom |
| Tip proizvoda ili komponente | kontaktor |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| [ie] nazivna struja | 80 A (at <55 °C) at <= 440 V AC AC-3 for kolo napajanja |
| [ie] nazivna struja | 110 A (at <55 °C) at <= 440 V AC AC-1 for kolo napajanja |
| Broj polova | 3P |
| Grupa proizvoda | Easy TeSys Control |
| Grupa proizvoda | Easy TeSys |
| Kratko ime uređaja | LC1E |
Dopunske Informacije
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju garantovano između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for upravljačko kolo |
| Snaga disipacije po polu | 5.1 W AC-3 |
| Snaga disipacije po polu | 9.7 W AC-1 |
| Prosečna impedansa | 0.8 mΩ – Ith 110 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Nosači za montažu | ploča |
| Nosači za montažu | DIN šina |
| Otpornost izolacije | > 10 MOhm for upravljačko kolo |
| Udarna snaga u va | 200-200 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Udarna snaga u va | 220-220 VA 60 Hz cos phi 0.75 (at 20 °C) |
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 4-50 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 4-16 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 4-50 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 4-50 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Maksimalni radni ciklus | 1200 ciklusa/h pri <60 °C |
| Snaga držanja u va | 22-22 VA 60 Hz cos phi 0.3 (at 20 °C) |
| Snaga držanja u va | 20-20 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Kategorija prenapona | III |
| Snaga motora kw | 22 kW at 220…230 V AC 50/60 Hz |
| Snaga motora kw | 37 kW at 380…400 V |
| Snaga motora kw | 45 kW at 415 V |
| Snaga motora kw | 45 kW at 440 V |
| Snaga motora kw | 45 kW at 500 V |
| Snaga motora kw | 45 kW at 660…690 V |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| [ith] dozvoljena termička struja u vazduhu | 100 A (at 60 °C) for kolo napajanja |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -5-55 °C u radu 50/60 Hz |
| Ograničenje napona upravljačkog kola | 0.3…0.6 Uc -5-55 °C propad napona 50/60 Hz |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 640 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 800 A at 440 V AC for kolo napajanja conforming to IEC 60947-4-1 |
| Pripadajući osigurač | 10 A gG at <= 690 V coordination tip 1 for upravljačko kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 160 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Vreme uključenja/isključenja | 20…35 ms pri zatvaranju |
| Vreme uključenja/isključenja | 6…30 ms pri otvaranju |
| Minimalni napon preklapanja | 17 V for upravljačko kolo |
| Moment pritezanja | upravljačko kolo: 1.2 N.m |
| Moment pritezanja | kolo napajanja: 12 N.m |
| Električna trajnost | 350000 ciklusa AC-1 |
| Električna trajnost | 900000 ciklusa AC-3 |
| Mehanička trajnost | 3000000 ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 640 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 320 A 40 °C – 60 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 135 A 40 °C – 600 s for kolo napajanja |
| Disipacija toplote | 6-10 W for upravljačko kolo |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 50/60 Hz |
| Primena kontaktora | rezistivno opterećenje |
| Primena kontaktora | upravljanje motorom |
| Tip proizvoda ili komponente | kontaktor |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| [ie] nazivna struja | 80 A (at <55 °C) at <= 440 V AC AC-3 for kolo napajanja |
| [ie] nazivna struja | 110 A (at <55 °C) at <= 440 V AC AC-1 for kolo napajanja |
| Broj polova | 3P |
| Grupa proizvoda | Easy TeSys Control |
| Grupa proizvoda | Easy TeSys |
| Kratko ime uređaja | LC1E |
Dopunske Informacije
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju garantovano između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for upravljačko kolo |
| Snaga disipacije po polu | 5.1 W AC-3 |
| Snaga disipacije po polu | 9.7 W AC-1 |
| Prosečna impedansa | 0.8 mΩ – Ith 110 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Nosači za montažu | ploča |
| Nosači za montažu | DIN šina |
| Otpornost izolacije | > 10 MOhm for upravljačko kolo |
| Udarna snaga u va | 200-200 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Udarna snaga u va | 220-220 VA 60 Hz cos phi 0.75 (at 20 °C) |
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 4-50 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 4-16 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 4-50 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 4-50 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Maksimalni radni ciklus | 1200 ciklusa/h pri <60 °C |
| Snaga držanja u va | 22-22 VA 60 Hz cos phi 0.3 (at 20 °C) |
| Snaga držanja u va | 20-20 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Kategorija prenapona | III |
| Snaga motora kw | 22 kW at 220…230 V AC 50/60 Hz |
| Snaga motora kw | 37 kW at 380…400 V |
| Snaga motora kw | 45 kW at 415 V |
| Snaga motora kw | 45 kW at 440 V |
| Snaga motora kw | 45 kW at 500 V |
| Snaga motora kw | 45 kW at 660…690 V |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| [ith] dozvoljena termička struja u vazduhu | 100 A (at 60 °C) for kolo napajanja |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -5-55 °C u radu 50/60 Hz |
| Ograničenje napona upravljačkog kola | 0.3…0.6 Uc -5-55 °C propad napona 50/60 Hz |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 640 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 800 A at 440 V AC for kolo napajanja conforming to IEC 60947-4-1 |
| Pripadajući osigurač | 10 A gG at <= 690 V coordination tip 1 for upravljačko kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 160 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Vreme uključenja/isključenja | 20…35 ms pri zatvaranju |
| Vreme uključenja/isključenja | 6…30 ms pri otvaranju |
| Minimalni napon preklapanja | 17 V for upravljačko kolo |
| Moment pritezanja | upravljačko kolo: 1.2 N.m |
| Moment pritezanja | kolo napajanja: 12 N.m |
| Električna trajnost | 350000 ciklusa AC-1 |
| Električna trajnost | 900000 ciklusa AC-3 |
| Mehanička trajnost | 3000000 ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 640 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 320 A 40 °C – 60 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 135 A 40 °C – 600 s for kolo napajanja |
| Disipacija toplote | 6-10 W for upravljačko kolo |
