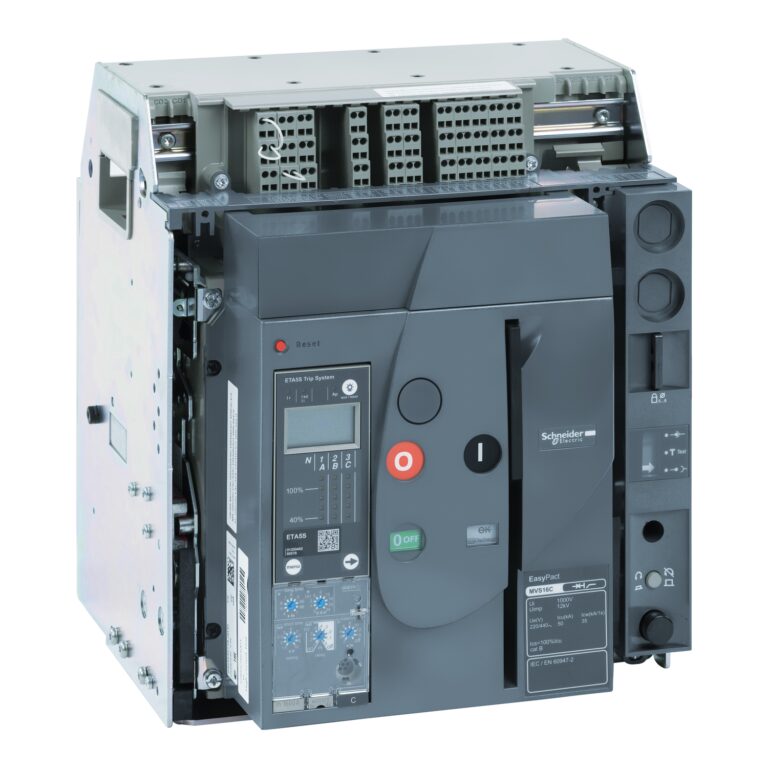

Circuit breaker, EasyPact MVS, 3 Poles, 1250A, 50kA, AC, MF, ET5, fixed, manual
- Šifra proizvoda: MVS12N3MF5L
- Kategorija: EasyPact prekidači
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 1250 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip mreže | AC |
| Kod prekidne moći | N |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | MVS12N |
| Kategorija upotrebe | kategorija B |
| Broj polova | 3P |
| Tehnologija zaštitne jedinice | elektronska |
| Ime zaštitne jedinice | ET5S |
| Grupa proizvoda | EasyPact MVS |
| Opis zaštićenih polova | 3P 3d |
| Grupa proizvoda | EasyPact |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Veličina zaštitne jedinice | 1250-1250 A |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | MVS12N |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Indikator pozicije kontakta | da |
| Funkcija zaštitne jedinice | LSI |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25 milisekundi |
| Podešavanje praga trenutne zaštite od kratkog spoja | 2…15 x In |
| Podešavanje praga trenutne zaštite od kratkog spoja | OFF |
| Tip podešavanja kašnjenja prorade zaštite | podesivo 9 podešavanja |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo 9 podešavanja |
| Masa proizvoda | 40 kg |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-24 sekundi pri 6 x Ir |
| [Icm] nazivna kratkospojna moć uključenja | 105 kA (Icm) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| mehanička trajnost | 20000 ciklusa (sa održavanjem) u skladu sa IEC 60947-2 |
| mehanička trajnost | 10000 ciklusa (bez održavanja) u skladu sa IEC 60947-2 |
| Indikacija greške | kratak spoj |
| Indikacija greške | interna greška |
| Indikacija greške | preopterećenje |
| Opseg struje strujnog senzora | 400/2000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 100-400 milisekundi |
| Položaj priključaka | zadnja strana |
| Širina | 422 mm |
| Dubina | 297 mm |
| [Ics] servisna prekidna moć | 50 kA (Ics) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 352 mm |
| Pozicija priključka | horizontalno |
| Pozicija priključka | vertikalno |
| Ct veličina prekidača | 1250 A |
| Zona selektivne blokade zsi | sa |
| Tip upravljanja | ručno upravljano |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo, 5 podešavanja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.4…1 x In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Način montiranja | fiksno |
| Prekidna moć | 50 kA Icu pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 6000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| Električna trajnost | kategorija B: 4000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2 |
| Kompatibilnost | MVS12N |
| Tip zaštite | zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | trenutna zaštita od kratkog spoja |
| Povezivanje | 115 mm bez proširivača |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA (1 s) pri 220…440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 42 kA (1 s) pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 25 kA (3 s) pri 440/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
