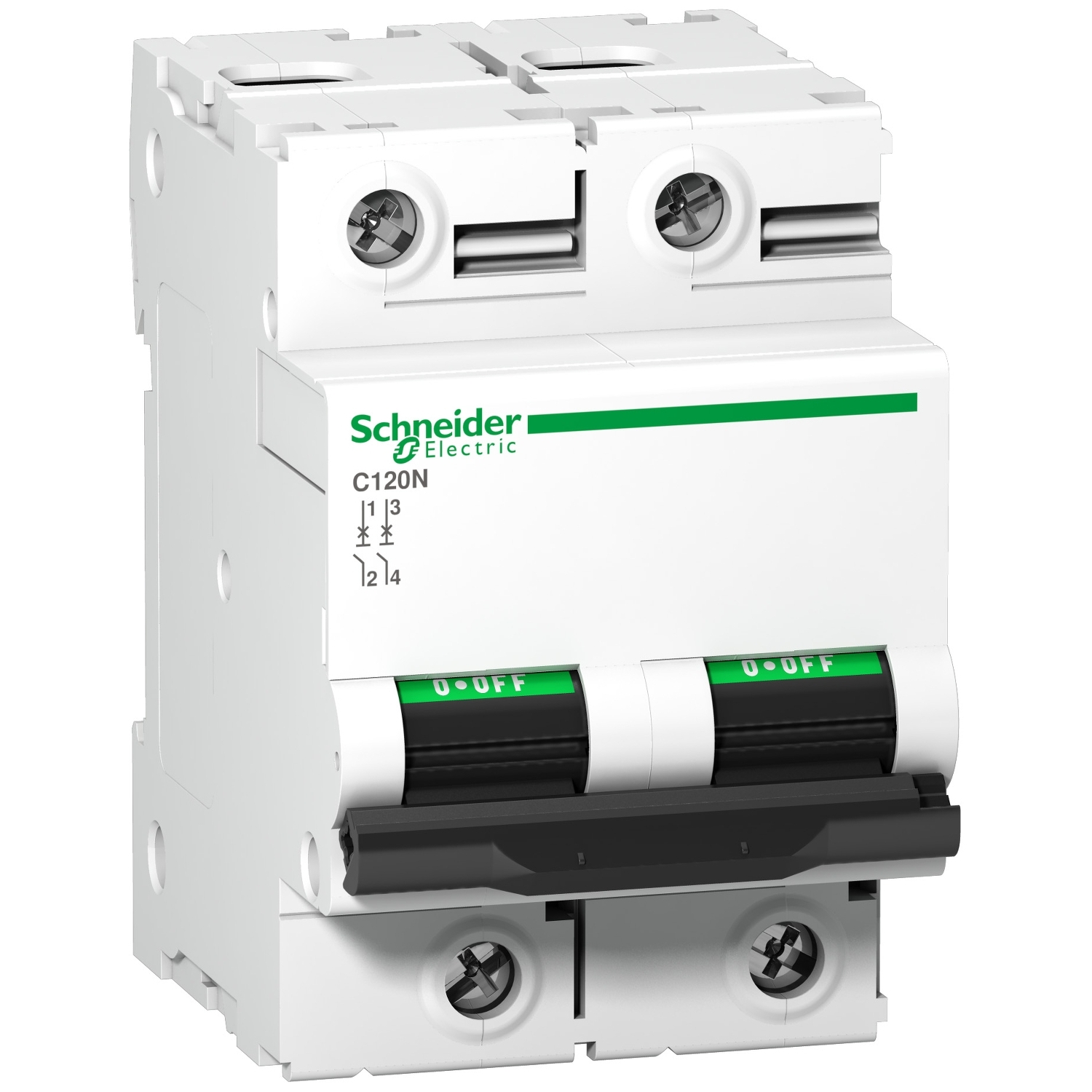

C120N – automatski prekidač – 2P – 100A – B kriva
- Šifra proizvoda: A9N18346
- Kategorija: Acti 9 Minijaturni prekidači - MCBs
| Broj polova | 2P |
|---|---|
| Kratko ime uređaja | C120N |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Prekidna moć | 10 kA Icu pri 380…415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Tehnologija zaštitne jed | termomagnetna |
| Ime proizvoda | C120 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
| [in] nazivna struja | 100 A pri 30 °C |
8.692,02 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 100 A pri 30 °C |
| Kod prekidne moći | N |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Ime proizvoda | C120 |
| Broj polova | 2P |
| Grupa proizvoda | C120 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
| Prekidna moć | 10000 A Icn pri 230…400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| Prekidna moć | 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri <= 250 V DC u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 220…240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 380…415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Kratko ime uređaja | C120N |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | termomagnetna |
| Broj zaštićenih polova | 2 |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Indikator pozicije kontakta | da |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Klasa limitacije | 3 u skladu sa EN/IEC 60947-2 |
| Lokalna signalizacija | ON/OFF očitavanje |
| Širina | 54 mm |
| Dubina | 73 mm |
| [ue] nazivni napon | 380…415 V AC 50/60 Hz |
| [ue] nazivni napon | 220…240 V AC 50/60 Hz |
| [ue] nazivni napon | 440 V AC 50/60 Hz |
| [ue] nazivni napon | <= 250 V DC |
| [ue] nazivni napon | 230…400 V AC 50/60 Hz |
| Dužina ogoljenog dela žice | 15 mm |
| Tip upravljanja | ručica |
| Način montiranja | sistemom na klik |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 27 mm između faza |
| Boja | bela |
| Moment pritezanja | 3.5-3.5 N.m |
| 9 mm redovi | 6 |
| Ograničenje prekostrujne zaštite | 3…5 x In |
| Masa proizvoda | 0.41 kg |
| [ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Segment tržišta | male komercijalne zgrade |
| Segment tržišta | stambene zgrade |
| [ics] servisna prekidna moć | 7500 A 75 % u skladu sa EN/IEC 60898-1 – 230…400 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 4.5 kA 75 % u skladu sa EN/IEC 60947-2 – 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa EN/IEC 60947-2 – 380…415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 15 kA 75 % u skladu sa EN/IEC 60947-2 – 220…240 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 10 kA 100 % u skladu sa EN/IEC 60947-2 – <= 250 V DC |
| Visina | 81 mm |
| Diferencijalna zaštita | poseban blok |
| Razvodni blok češljaste sabirnice | DA |
| Povezivanje – priključci | tunelski priključci1-50 mm² kruti |
| Povezivanje – priključci | tunelski priključci1.5-35 mm² fleksibilni |
| Električna trajnost | 5000 ciklusa u skladu sa IEC 60947-2 |
| Kompatibilnost | C120 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-2 |
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 100 A pri 30 °C |
| Kod prekidne moći | N |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Ime proizvoda | C120 |
| Broj polova | 2P |
| Grupa proizvoda | C120 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
| Prekidna moć | 10000 A Icn pri 230…400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| Prekidna moć | 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri <= 250 V DC u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 220…240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 380…415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Kratko ime uređaja | C120N |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | termomagnetna |
| Broj zaštićenih polova | 2 |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Indikator pozicije kontakta | da |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Klasa limitacije | 3 u skladu sa EN/IEC 60947-2 |
| Lokalna signalizacija | ON/OFF očitavanje |
| Širina | 54 mm |
| Dubina | 73 mm |
| [ue] nazivni napon | 380…415 V AC 50/60 Hz |
| [ue] nazivni napon | 220…240 V AC 50/60 Hz |
| [ue] nazivni napon | 440 V AC 50/60 Hz |
| [ue] nazivni napon | <= 250 V DC |
| [ue] nazivni napon | 230…400 V AC 50/60 Hz |
| Dužina ogoljenog dela žice | 15 mm |
| Tip upravljanja | ručica |
| Način montiranja | sistemom na klik |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 27 mm između faza |
| Boja | bela |
| Moment pritezanja | 3.5-3.5 N.m |
| 9 mm redovi | 6 |
| Ograničenje prekostrujne zaštite | 3…5 x In |
| Masa proizvoda | 0.41 kg |
| [ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Segment tržišta | male komercijalne zgrade |
| Segment tržišta | stambene zgrade |
| [ics] servisna prekidna moć | 7500 A 75 % u skladu sa EN/IEC 60898-1 – 230…400 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 4.5 kA 75 % u skladu sa EN/IEC 60947-2 – 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa EN/IEC 60947-2 – 380…415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 15 kA 75 % u skladu sa EN/IEC 60947-2 – 220…240 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 10 kA 100 % u skladu sa EN/IEC 60947-2 – <= 250 V DC |
| Visina | 81 mm |
| Diferencijalna zaštita | poseban blok |
| Razvodni blok češljaste sabirnice | DA |
| Povezivanje – priključci | tunelski priključci1-50 mm² kruti |
| Povezivanje – priključci | tunelski priključci1.5-35 mm² fleksibilni |
| Električna trajnost | 5000 ciklusa u skladu sa IEC 60947-2 |
| Kompatibilnost | C120 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-2 |
