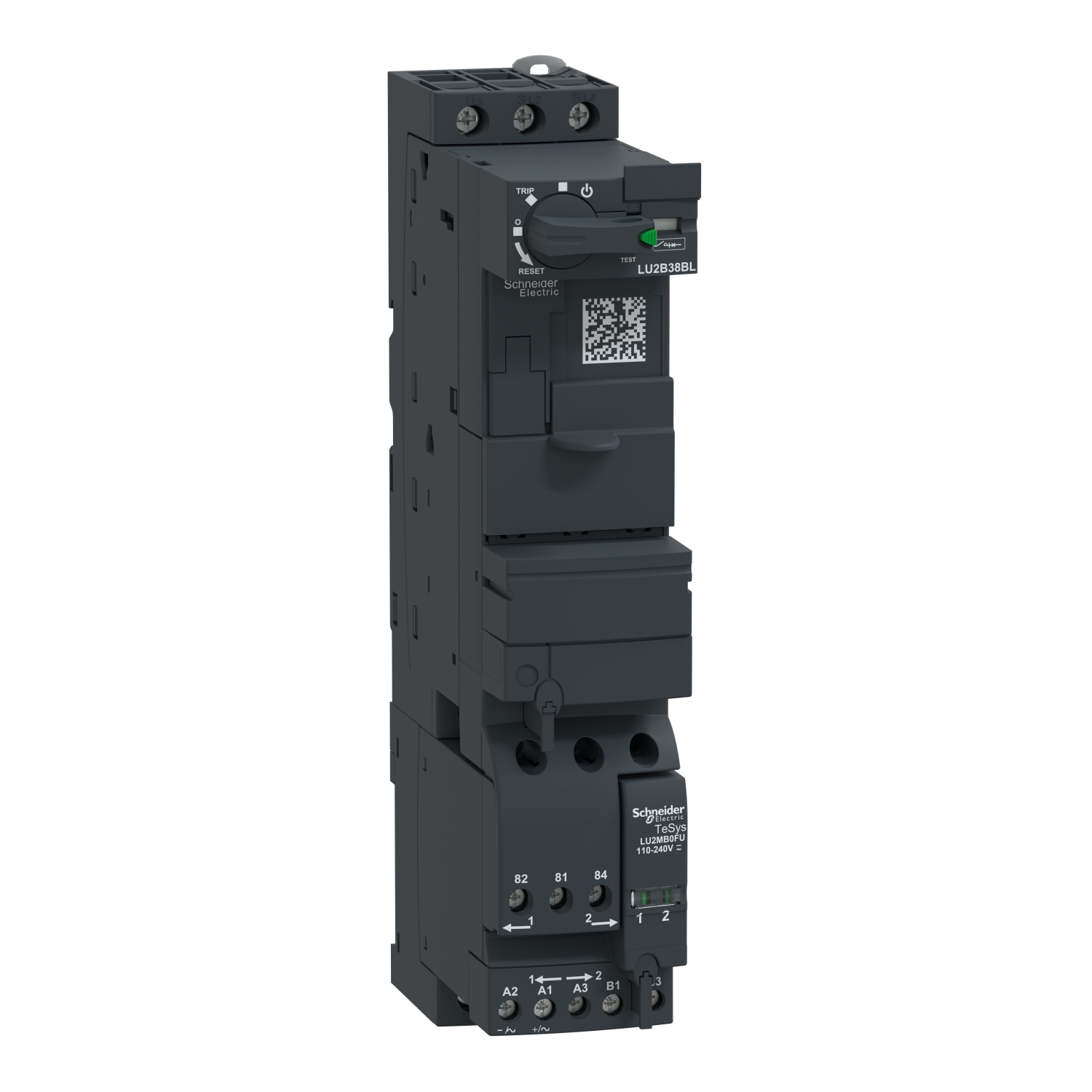

Baza za promenu smera, TeSys U, 3P, 38A/690V, kalem 24V DC
- Šifra proizvoda: LU2B38BL
- Kategorija: Sistem za nadzor motora
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | LU2B |
| Tip proizvoda ili komponente | baza za promenu smera |
| Ime proizvoda | TeSys Ultra |
| Napon upravljačkog kola | 24 V DC |
| Grupa proizvoda | TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
37.866,66 rsd
- Opis proizvoda
Osnovne Informacije
| [ue] nazivni radni napon | 690 V AC za kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Napon upravljačkog kola | 24 V DC |
| Tip proizvoda ili komponente | baza za promenu smera |
| [ith] dozvoljena termička struja u vazduhu | 38 A |
| Ime proizvoda | TeSys Ultra |
| Kategorija upotrebe | AC-43 |
| Kategorija upotrebe | AC-41 |
| [ie] nazivna radna struja | 35 A pri <= 440 V |
| [ie] nazivna radna struja | 28 A pri 500 V |
| [ie] nazivna radna struja | 24 A pri 690 V |
| Pogodno za izolaciju | da |
| Tip pomoćnog kontakta | tip povezani kontakti (1 NO + 1 NC) u skladu sa IEC 60947-4-1 |
| Tip pomoćnog kontakta | tip preslikani kontakt (1 NC) u skladu sa IEC 60947-1 |
| Broj polova | 3P |
| Frekvencija mreže | 40…60 Hz |
| [ics] servisna prekidna moć | 25 kA pri 230 V |
| [ics] servisna prekidna moć | 25 kA pri 440 V |
| [ics] servisna prekidna moć | 10 kA pri 500 V |
| [ics] servisna prekidna moć | 4 kA pri 690 V |
| Grupa proizvoda | TeSys Ultra |
| Grupa proizvoda | TeSys |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.X6BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.1XBL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.05BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.12BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.18BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.32BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.38BL |
| Ograničenje napona upravljačkog kola | 14.5 V DC propad napona |
| Ograničenje napona upravljačkog kola | 20…27 V DC u radu |
| Primena uređaja | upravljanje motorima |
| Primena uređaja | zaštita motora |
| Kratko ime uređaja | LU2B |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Masa proizvoda | 1.27 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-6-2 |
| Standardi | EN 60947-6-2 |
| Standardi | IEC 60947-6-2 |
| Standardi | UL 60947-4-1, sa faznom pregradom |
| Standardi | CSA C22.2 No 60947-4-1, sa faznom pregradom |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-6-2 (stepen zaprljanosti 3) |
| [ui] nazivni napon izolacije | 600 V u skladu sa UL 60947-4-1 |
| [ui] nazivni napon izolacije | 600 V u skladu sa CSA C22.2 No 60947-4-1 |
| Vreme uključenja/isključenja | 150 ms sa promenom smera za kolo napajanja |
| Vreme uključenja/isključenja | 75 ms bez promene smera za kolo napajanja |
| Vreme uključenja/isključenja | 35 ms otvaranje sa LUCA, LUCB, LUCC, LUCD, LUCM za upravljačko kolo |
| Vreme uključenja/isključenja | 75 ms zatvaranje sa LUCM za upravljačko kolo |
| Vreme uključenja/isključenja | 70 ms zatvaranje sa LUCA, LUCB, LUCC, LUCD za upravljačko kolo |
| Širina | 45 mm |
| Dubina | 126 mm |
| Visina | 224 mm |
| Nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| Nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| Maksimalni radni ciklus | 3600 ciklusa/h |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² kruti |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² fleksibilni sa |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² fleksibilni sa |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka |
| Način fiksiranja | kačenjem (DIN šina) |
| Način fiksiranja | pričvršćivanje zavrtnjem (ploča) |
| Trajanje udarne faze | 15 milisekundi DC |
| Tipična potrošnja struje | 120 mA pri 24 V DC I maksimalno za vreme zatvaranja |
| Tipična potrošnja struje | 120 mA pri 24 V DC I rms u upotrebi sa |
| Mehanička trajnost | 15 miliona ciklusa |
| Kompatibilnost | LU2B |
| Moment pritezanja | upravljačko kolo: 0.8-1.2 N.m ravan odvijač 5 mm |
| Moment pritezanja | upravljačko kolo: 0.8-1.2 N.m Philips no 1 odvijač 5 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m ravan odvijač 6 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m Philips No 2 odvijač 6 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m pozidiv broj 2 odvijač 6 mm |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 dodatak N |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 dodatak N |
| Disipacija toplote | 3-3 W za upravljačko kolo sa LUCA, LUCB, LUCC, LUCD |
| Disipacija toplote | 1.8-1.8 W za upravljačko kolo sa LUCM |
- Opis proizvoda
Osnovne Informacije
| [ue] nazivni radni napon | 690 V AC za kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Napon upravljačkog kola | 24 V DC |
| Tip proizvoda ili komponente | baza za promenu smera |
| [ith] dozvoljena termička struja u vazduhu | 38 A |
| Ime proizvoda | TeSys Ultra |
| Kategorija upotrebe | AC-43 |
| Kategorija upotrebe | AC-41 |
| [ie] nazivna radna struja | 35 A pri <= 440 V |
| [ie] nazivna radna struja | 28 A pri 500 V |
| [ie] nazivna radna struja | 24 A pri 690 V |
| Pogodno za izolaciju | da |
| Tip pomoćnog kontakta | tip povezani kontakti (1 NO + 1 NC) u skladu sa IEC 60947-4-1 |
| Tip pomoćnog kontakta | tip preslikani kontakt (1 NC) u skladu sa IEC 60947-1 |
| Broj polova | 3P |
| Frekvencija mreže | 40…60 Hz |
| [ics] servisna prekidna moć | 25 kA pri 230 V |
| [ics] servisna prekidna moć | 25 kA pri 440 V |
| [ics] servisna prekidna moć | 10 kA pri 500 V |
| [ics] servisna prekidna moć | 4 kA pri 690 V |
| Grupa proizvoda | TeSys Ultra |
| Grupa proizvoda | TeSys |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.X6BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.1XBL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.05BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.12BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.18BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.32BL |
| Kompatibilnost proizvoda | kontrolna jedinica LUC.38BL |
| Ograničenje napona upravljačkog kola | 14.5 V DC propad napona |
| Ograničenje napona upravljačkog kola | 20…27 V DC u radu |
| Primena uređaja | upravljanje motorima |
| Primena uređaja | zaštita motora |
| Kratko ime uređaja | LU2B |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Masa proizvoda | 1.27 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-6-2 |
| Standardi | EN 60947-6-2 |
| Standardi | IEC 60947-6-2 |
| Standardi | UL 60947-4-1, sa faznom pregradom |
| Standardi | CSA C22.2 No 60947-4-1, sa faznom pregradom |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-6-2 (stepen zaprljanosti 3) |
| [ui] nazivni napon izolacije | 600 V u skladu sa UL 60947-4-1 |
| [ui] nazivni napon izolacije | 600 V u skladu sa CSA C22.2 No 60947-4-1 |
| Vreme uključenja/isključenja | 150 ms sa promenom smera za kolo napajanja |
| Vreme uključenja/isključenja | 75 ms bez promene smera za kolo napajanja |
| Vreme uključenja/isključenja | 35 ms otvaranje sa LUCA, LUCB, LUCC, LUCD, LUCM za upravljačko kolo |
| Vreme uključenja/isključenja | 75 ms zatvaranje sa LUCM za upravljačko kolo |
| Vreme uključenja/isključenja | 70 ms zatvaranje sa LUCA, LUCB, LUCC, LUCD za upravljačko kolo |
| Širina | 45 mm |
| Dubina | 126 mm |
| Visina | 224 mm |
| Nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| Nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| Maksimalni radni ciklus | 3600 ciklusa/h |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² kruti |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² fleksibilni sa |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² fleksibilni sa |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² kruti |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka |
| Način fiksiranja | kačenjem (DIN šina) |
| Način fiksiranja | pričvršćivanje zavrtnjem (ploča) |
| Trajanje udarne faze | 15 milisekundi DC |
| Tipična potrošnja struje | 120 mA pri 24 V DC I maksimalno za vreme zatvaranja |
| Tipična potrošnja struje | 120 mA pri 24 V DC I rms u upotrebi sa |
| Mehanička trajnost | 15 miliona ciklusa |
| Kompatibilnost | LU2B |
| Moment pritezanja | upravljačko kolo: 0.8-1.2 N.m ravan odvijač 5 mm |
| Moment pritezanja | upravljačko kolo: 0.8-1.2 N.m Philips no 1 odvijač 5 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m ravan odvijač 6 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m Philips No 2 odvijač 6 mm |
| Moment pritezanja | kolo napajanja: 1.9-2.5 N.m pozidiv broj 2 odvijač 6 mm |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 dodatak N |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 dodatak N |
| Disipacija toplote | 3-3 W za upravljačko kolo sa LUCA, LUCB, LUCC, LUCD |
| Disipacija toplote | 1.8-1.8 W za upravljačko kolo sa LUCM |
Povezani proizvodi
Slični proizvodi
Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,18A,24V AC coil,50/60Hz,1NO auxiliary contact
In stock
4.517,58 rsd

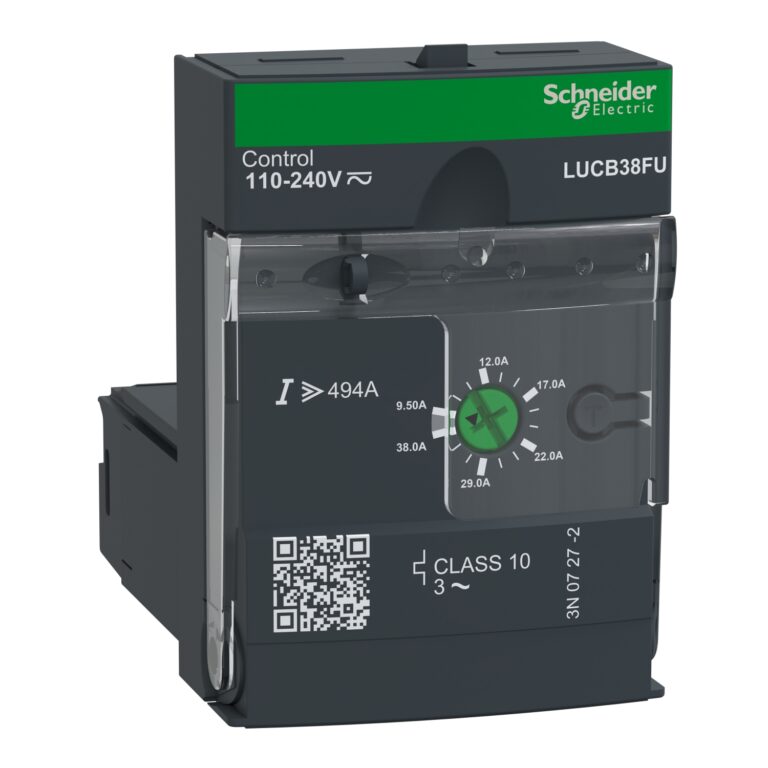

Napredna kontrolna jedinica, TeSys U, 9.5-38A, 3P motori, zaštita & dijagnostika, clasa 10, kalem 110-240V AC/DC
In stock
22.746,56 rsd
| Kratko ime uređaja | LUCB |
|---|---|
| Snaga motora kw | 22 kW pri 690 V AC 50/60 Hz |
| Tip proizvoda ili komponente | napredna kontrolna jedinica |
| Cenovna kategorija | Kategorija 2 |
| Ime proizvoda | TeSys Ultra |
| Napon upravljačkog kola | 110…220 V DC |
| Specifične primene proiz | osnovna zaštita i napredne funkcije, komunikacioni |
| Grupa proizvoda | TeSys |
Prekidač, ComPacT NSXm 100N, 50kA/415VAC, 3P, TMD zaštitna jedinica 16A, EverLink stopice
In stock
31.864,28 rsd

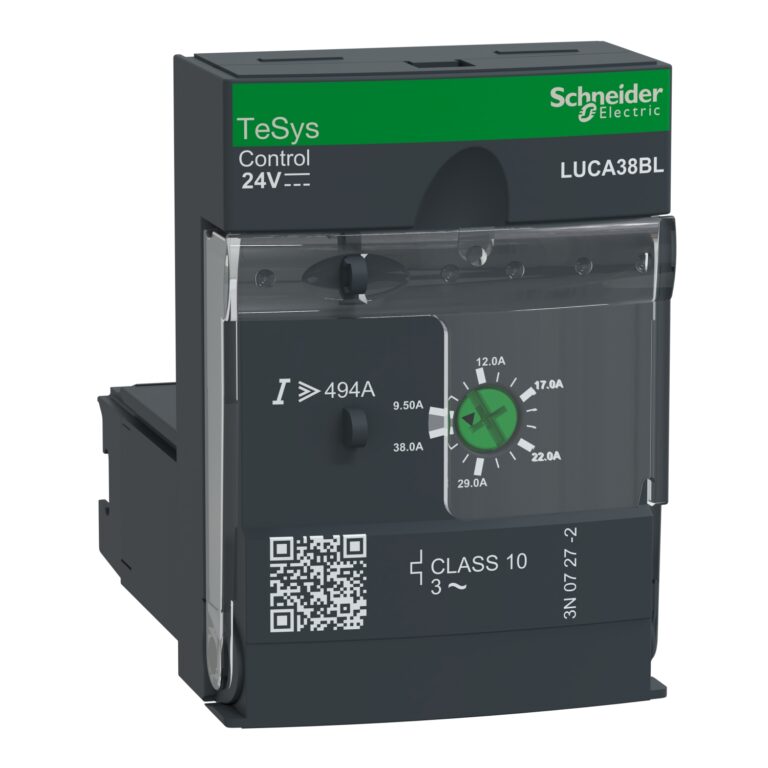

Standarna kontrolna jedinica, TeSys U, 9.5-38A, 3P motori, termička magnetna zaštita, clasa 10, kalem 24V DC
