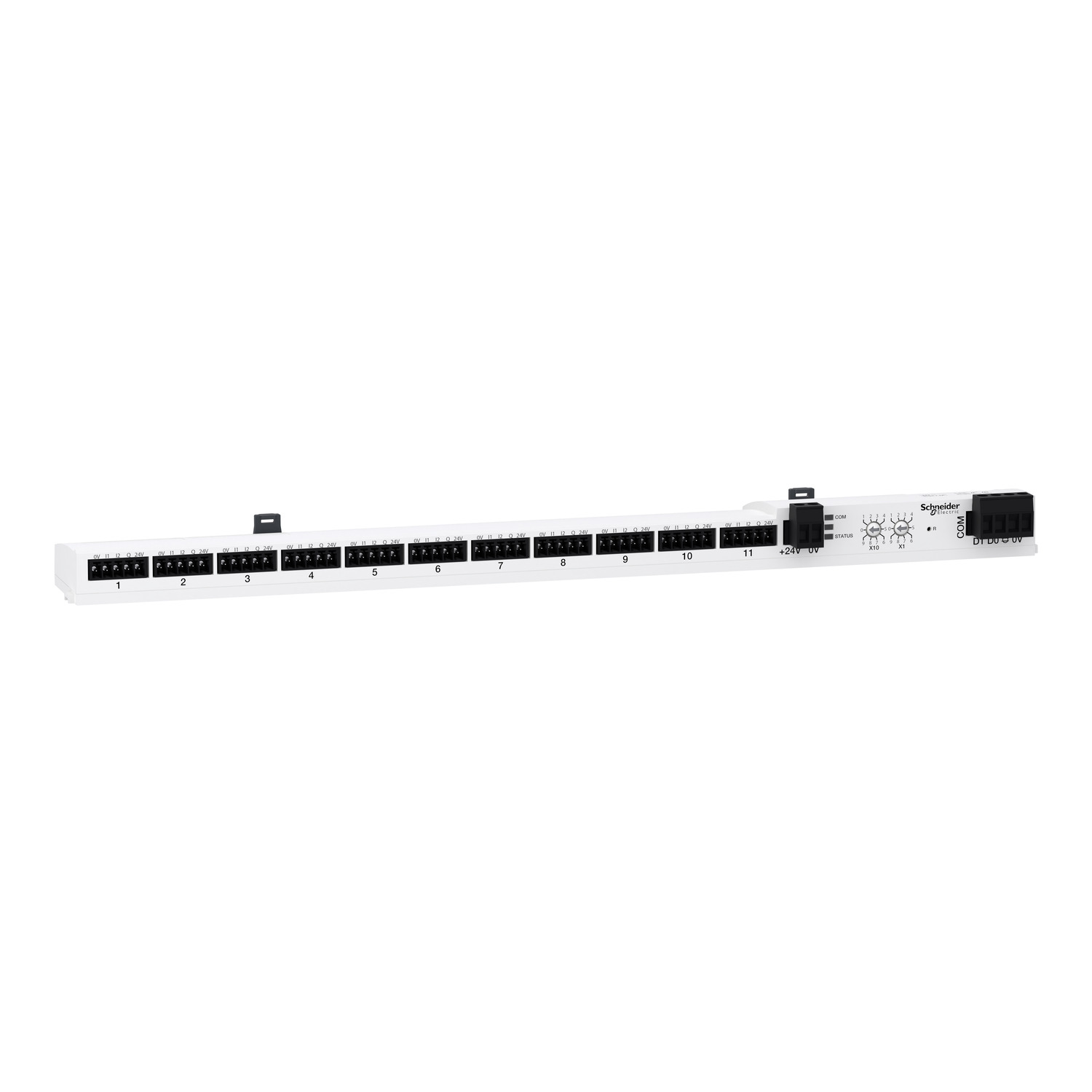

Acti9 Smartlink – Modbus RS485 slave – komunikacioni I/O modul
- Šifra proizvoda: A9XMSB11
- Kategorija: Komunikacija
| Kratko ime uređaja | I/O Smart Link |
|---|---|
| Tip proizvoda ili komponente | smart komunikacioni modul |
| Ime proizvoda | EcoStruxure I/O Smart Link |
| Grupa proizvoda | EcoStruxure |
42.947,96 rsd
- Opis proizvoda
Osnovne Informacije
| [us] nazivni napon napajanja | 24 V DC +/- 20% |
| Tip proizvoda ili komponente | smart komunikacioni modul |
| Ime proizvoda | EcoStruxure I/O Smart Link |
| Komunikacioni servis | Modbus server za RS485 |
| Povezivi pomoćni elementi | do 11 ožičenih uređaja |
| Grupa kanala | 1 grupa od 11 digitalnih kanala |
| Grupa proizvoda | Acti 9 |
| Grupa proizvoda | EcoStruxure |
| Kompatibilnost proizvoda | digitalni ulaz i izlaz |
| Kompatibilnost proizvoda | brojač impulsa |
| Maksimalna dovodna struja | 1.5 A |
| Veb servisi | veb stranica |
| Primena uređaja | kontrola opterećenja |
| Primena uređaja | nadzor statusa prekidača |
| Primena uređaja | osnovno merenje električne energije |
| Kratko ime uređaja | I/O Smart Link |
| Veb server | BMS kompatibilan kontroler |
Dopunske Informacije
| Reset | fabrički reset na prednja strana |
| Reset | sa tasterom sa navlakom |
| Reset | by address encoder |
| Reset | by plug in, plug out the power supply |
| Vreme elektronskog filtera | 2 milisekundi for digitalni ulaz iz stanja 0 do stanja 1 |
| Obezbeđena oprema | set od 1 priključak za bus |
| Obezbeđena oprema | set od 1 priključak za napajanje |
| Obezbeđena oprema | set od 2 kvačice za zaključavanje |
| Kompatibilnost grupe proizvoda | Acti 9 iTL pomoćni |
| Kompatibilnost grupe proizvoda | Linergy Linergy FM |
| Kompatibilnost grupe proizvoda | Acti 9 iOF+SD 24 |
| Kompatibilnost grupe proizvoda | Acti 9 iACT24 |
| Kompatibilnost grupe proizvoda | Acti 9 iATL24 |
| Kompatibilnost grupe proizvoda | PowerLogic brojač impulsa |
| Kompatibilnost grupe proizvoda | Acti 9 RCA iC60 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iCT pomoćni |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iC60 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iID |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iSW-NA |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iDPN Vigi |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 C40 |
| Kompatibilnost grupe proizvoda | Multi 9 Multi 9 C60 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 DT40 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 DT60 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 I-NA |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 ITG40 |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iDPN |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 Reflex iC60 Ti24 priključak |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm² za oklopljen kabl sa upredenim paricama, fleksibilni sa kablovskim završetkom za komunikacioni bus |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm² za oklopljen kabl sa upredenim paricama, fleksibilni bez kablovskog završetka za komunikacioni bus |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm² za oklopljen kabl sa upredenim paricama, kruti sa kablovskim završetkom za komunikacioni bus |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm² za oklopljen kabl sa upredenim paricama, kruti bez kablovskog završetka za komunikacioni bus |
| Kapacitet priključaka | 1 x 0.2…1 x 1.5 mm², fleksibilni sa kablovskim završetkom za upravljanje |
| Kapacitet priključaka | 1 x 0.2…1 x 1.5 mm², fleksibilni bez kablovskog završetka za upravljanje |
| Kapacitet priključaka | 1 x 0.2…1 x 1.5 mm², kruti sa kablovskim završetkom za upravljanje |
| Kapacitet priključaka | 1 x 0.2…1 x 1.5 mm², kruti bez kablovskog završetka za upravljanje |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm², fleksibilni sa kablovskim završetkom za napojno kolo |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm², fleksibilni bez kablovskog završetka za napojno kolo |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm², kruti sa kablovskim završetkom za napojno kolo |
| Kapacitet priključaka | 2 x 0.2…2 x 1.5 mm², kruti bez kablovskog završetka za napojno kolo |
| Masa proizvoda | 188 g |
| Pozicija montaže | horizontalno i vertikalno na DIN šini |
| Položaj priključaka | prednja strana |
| Tip komunikacije | RS485 Modbus RTU klijent/server SUB-D 9 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| Širina | 359 mm |
| Segment tržišta | zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 42 mm |
| Broj 9 mm modula | 0 korisno |
| Tip ulaza | struja sink za digitalni ulaz, 24 V DC +/- 20% pri 2.5 mA |
| Visina | 22.5 mm |
| Povezivanje – priključci | priključak na oprugu Ti24 qty: 11 for digitalni ulaz/izlaz, poručiti zasebno |
| Povezivanje – priključci | utični priključak qty: 1 for napojno kolo |
| Povezivanje – priključci | utični priključak qty: 1 for komunikacioni bus |
| Otpornost na mikroprekide | 10 milisekundi |
| Maksimalna trajna struja | 5 mA za digitalni ulaz |
| Tip zaštite | protiv promene polariteta za pomoćno napajanje |
| Tip zaštite | protiv promene polariteta za ulaz |
| Tip zaštite | prenaponska pri 33 V DC za digitalni izlaz |
| Tip izlaza | digitalni strujni – source: 24 V – DC – 100 mA |
| Dužina ogoljenog dela žice | upravljanje: 10 mm |
| Dužina ogoljenog dela žice | napojno kolo: 7 mm |
| Dužina ogoljenog dela žice | komunikacioni bus: 7 mm |
| Maksimalni pad napona | <1 V u stanju 1 digitalni izlaz |
| Interfejs za podešavanje | EcoStruxure Power Commission |
| Interfejs za podešavanje | veb strana |
| Lokalna signalizacija | komunikaciju: 1 LED (žuta) |
| Lokalna signalizacija | status: 1 LED (zelena, narandžasta i crvena) |
| Specifični i/o za aplikaciju | brojač impulsa |
| Specifični i/o za aplikaciju | impulsni konvertor |
| Kompatibilnost | Acti 9 Smartlink |
| Boja | bela (RAL 9003) |
| Udarna struja | 0.5 A za digitalni izlaz |
| Udarna struja | 7 A za napajanja |
| Tip podešavanja | Modbus adresa 01…99 za adrese enkodera |
| Tip podešavanja | reset za adrese enkodera |
| Tip podešavanja | reset za uključenje, isključenje pomoćnog napajanja |
| Tip ulaza/izlaza | 2 ulaza + 1 izlaz po digitalnom kanalu |
