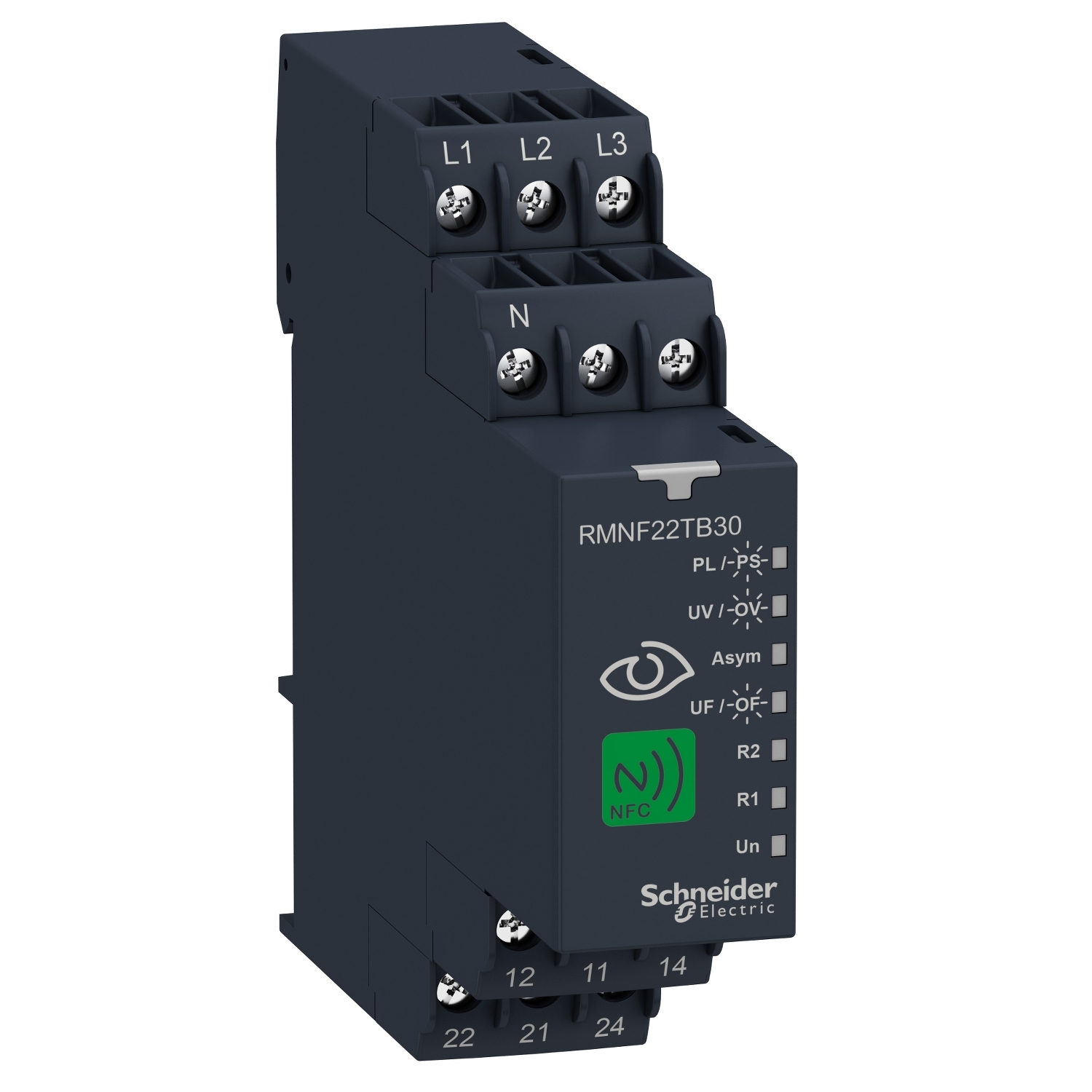

3-fazni kontrolni relej, Harmony kontrolni releji, 8A, 2CO, previsoka frekvencija i preniska frekvencija, 208€ > 480V AC
- Šifra proizvoda: RMNF22TB30
- Kategorija: Releji
| Tip proizvoda ili komponente | NFC control relay |
|---|---|
| Broj faza mreže | trofazne |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
11.848,64 rsd
- Opis proizvoda
Ovaj 3-fazni kontrolni relej pripada liniji Harmony Control relays kompanije Schneider Electric. Integrisan je sa NFC tehnologijom koja donosi digitalne umesto analognih operacija. Ovo je višefunkcionalni 3-fazni kontrolni relej od 8 A koji nadgleda 3-faze ili 3-faze sa neutralnom mrežom i ima podesivo vremensko odlaganje od 0,1 s do 60 min. Sa aplikacijom Harmony NFC, različiti alarmi se mogu kombinovati koristeći AND, OR and NOT logiku za formiranje jedinstvenih kombinacija nadzora za dva relejna izlaza koji se mogu pojedinačno konfigurisati. NFC 3-fazni kontrolni relej je jedna referenca koja podržava 7 funkcija, tj. gubitak faze, sekvenca faza, asimetrija, podnapon, prenapon, podfrekvencija i previsoka frekvencija. Ima IP20 (terminali), IP40 (kućište) i IP40 (prednji panel) zaštitu. Pored toga, lozinka sa 4 cifre unapređuje bezbednost sprečavanjem neovlašćene promene postavki. Dimenzije su 22,5mm (širina), 90mm (visina), 99mm (dubina) i težina 0,125Kg. Usklađen je sa međunarodnim standardom EN/IEC 60255-1 i sertifikatima kao što su UL, CSA, CE, CCC, EAC i RCM. Prodaje se kao jedna jedinica. Nadzor i testiranje su sada intuitivni jer se tačni uslovi kvara mogu identifikovati prednjim LED lampicama i analizirati podatke pomoću Harmony NFC aplikacije. To štedi vreme i povećava efikasnost.
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | NFC control relay |
| Broj faza mreže | trofazne |
| Tip vremenskog kašnjenja | podesivo 0.1 s…1 min Tt- time delay upon fault |
| Nadzirani parametri releja | redosled faza |
| Nadzirani parametri releja | detekcija gubitak faze |
| Nadzirani parametri releja | prenaponska zaštita |
| Nadzirani parametri releja | detekcija podnapona |
| Nadzirani parametri releja | overfrequency and underfrequency |
| Nadzirani parametri releja | asimetrija |
| [in] nazivna struja | 8 A |
| Grupa proizvoda | Harmony Control Relays |
| Namena softvera | Ecostruxure Industrial Device (downloadable from Google Play store or Apple Store) |
| Ime releja | RMNF22 |
| Tip releja | kontrolni relej |
| Kompatibilnost proizvoda | mobilni uređaj sa NFC-om |
| [uc] napon upravljačkog kola | 208…480 V |
| [uc] napon upravljačkog kola | 120…277 V |
| Minimalna struja preklapanja | 100 mA pri 6 V |
| Maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| Histerezis | 3-3 % od fixed za detekcija gubitak faze |
| tip zaštite | 166…576 V podesivo detekcija prenapona i podnapona (line to line) |
| tip zaštite | 96…332 V podesivo detekcija prenapona i podnapona (line to neutral) |
| tip zaštite | 5…150 V podesivo asimetrija |
| tip zaštite | 45…66 Hz podesivo overfrequency or underfrequency |
| Izlazni kontakti | 2 C/O |
| Dielektrični test napon | 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27 |
| Vreme odziva | <= 300 ms |
| [ith] dozvoljena termička struja u vazduhu | 8 A |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.125 kg |
| Lokalna signalizacija | Un, zelena LED trajna) za uključen uređaj |
| Lokalna signalizacija | R1, tamnožuta LED trajna) za kalem pod naponom |
| Lokalna signalizacija | R1, tamnožuta LED treperenje) za vremenska funkcija aktivna |
| Lokalna signalizacija | R2, tamnožuta LED trajna) za kalem pod naponom |
| Lokalna signalizacija | R2, tamnožuta LED treperenje) za vremenska funkcija aktivna |
| Lokalna signalizacija | PL, crvena LED trajna) za alarm phase failure triggered |
| Lokalna signalizacija | PS, crvena LED treperenje) za alarm phase sequence failure triggered |
| Lokalna signalizacija | UV, crvena LED trajna) za alarm undervoltage failure triggered |
| Lokalna signalizacija | OV, crvena LED treperenje) za alarm overvoltage failure triggered |
| Lokalna signalizacija | UF, crvena LED trajna) za alarm underfrequency failure triggered |
| Lokalna signalizacija | OF, crvena LED treperenje) za alarm overfrequency failure triggered |
| Lokalna signalizacija | ASYM, crvena LED trajna) za alarm asymmentry failure triggered |
| Maksimalni napon preklapanja | 250 V AC |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 1.5 mm² (AWG 20…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 2.5 mm² (AWG 20…AWG 14) fleksibilni sa kablovskim završetkom |
| Tip kontakata i sastav | 2 C/O |
| [ui] nazivni napon izolacije | 400 V |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Dubina | 99 mm |
| Električna trajnost | 100000 ciklusa |
| Maksimalna radna frekvencija | 13.56 MHz |
| Frekvencija napajanja | 50…60 Hz +/- 10 % |
| Tačnost ponavljanja | +/- 0.5 % za ulazno kolo |
| Tačnost ponavljanja | +/- 3 % za kašnjenje |
| Podešavanje tačnosti praga okidanja | +/- (1.5 % + 1 V) |
| Podešavanje tačnosti kašnjenja | +/- 3 % za 10 s…60 min |
| Podešavanje tačnosti kašnjenja | +/- 300 ms za 0…10 s |
| Visina | 90 mm |
| Maksimalna struja preklapanja | 8 A AC |
| Greška merenja | < 0.05 %/Hz with frequency variation |
| Greška merenja | < 0.05 %/°C sa promenom temperature |
| Opseg merenja | 208…480 V AC |
| Nazivna snaga | 0.0002 mW |
| Snaga potrošnje u va | 4-4 VA pri 480 V AC 60 Hz |
| Materijal kontakata | bez kadmijuma |
| Podešavanje praga asimetrije | 2…20 % of Un selected |
| Podešavanje tačnosti praga okidanja | +/- (1.5 % + 1 V) |
| Tip upravljanja | bez test tastera |
| [Us] nazivni napon napajanja | 208…480 V AC 50/60 Hz, non self-powered |
| [Us] nazivni napon napajanja | 120…277 V AC 50/60 Hz, non self-powered |
| Mehanička trajnost | 10000000 ciklusa |
| Faktor opterećenja | 100 % |
| Podešavanje praga napona | 2…20 % izabranog Un |
| granice napona | 166.4-576 V AC line to line |
| granice napona | 96-332.4 V AC line to neutral |
| [uimp] nazivni podnosivi impulsni napon | 4 kV tokom 1.2/50 µs |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Moment pritezanja | 5.3-8.8 lbf.in u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 650 milisekundi |
| Operativni sistem | Androidversion >= V7.0 |
| Operativni sistem | iOSversion >= V14.5 |
