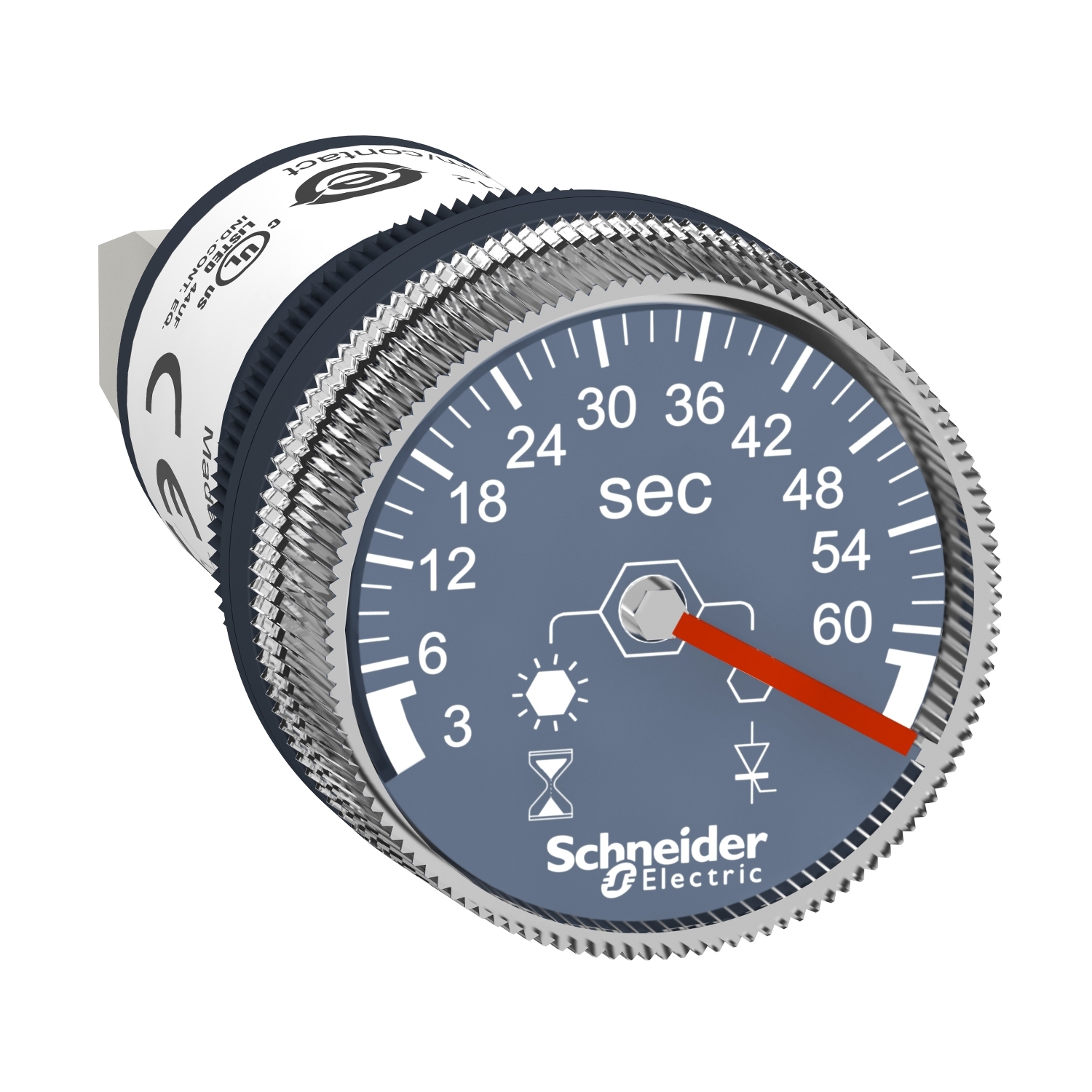

100…240 VAC/DC tajmer za montažu na ploču jedna funkcija 3 s..60 s kašnjenje
- Šifra proizvoda: XB5DTGM3
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Tip proizvoda ili komponente | tajmer |
|---|---|
| Grupa proizvoda | Harmony XB5 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
10.518,66 rsd
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Harmony XB5 |
| Tip proizvoda ili komponente | tajmer |
| Prodaja po nedeljivim količinama | 1 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL odobrenje |
| [us] nazivni napon | 110…230 V |
| [us] nazivni napon napajanja | 110…230 V AC/DC |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Visina | 62 mm |
| Temperatura okoline za rad uređaja | -20-60 °C |
| Otpornost na elektromagnetna polja | 10 V/m 80 MHz…1 GHz nivo 3 u skladu sa IEC 61000-4-3 |
| Otpornost na elektromagnetna polja | 3 V/m 1.4…2 GHz nivo 2 u skladu sa IEC 61000-4-3 |
| Otpornost na elektromagnetna polja | 1 V/m 2…2.7 GHz nivo 1 u skladu sa IEC 61000-4-3 |
| Prečnik | 29 mm |
| Maksimalni pad napona | 5 V |
| Standardi | IEC 61812-1 |
| Standardi | UL 508 |
| Emisije vezane sa vodovima i zračenjem | klasa B u skladu sa EN 50022 |
| Ponovljivost tačnosti | +/- 0.5 % |
| Prečnik za montiranje | 22 mm |
| Maksimalna potrošnja u w | 1 W |
| Oblik glave signalne jedinice | okrugla |
| Dielektrična snaga | 1500 V u skladu sa IEC 61812-1 |
| Otpornost na vibracije | 0.15 mm (f= 10-60 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na vibracije | 2 gn (f= 60-150 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na udare | +/- 15 gn za 11 milisekundi (6 udara po svakoj osi) u skladu sa IEC 60068-2-27 |
| Vreme reseta | 30 milisekundi nakon kašnjenja pri isključenju |
| Vreme reseta | 60 milisekundi tokom kašnjenja pri isključenju |
| Masa proizvoda | 0.027 kg |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60664-1 |
| Materijal montažnog rama | plastika |
| Naponski drift | +/- 0.2 %/V |
| Prezentacija uređaja | monolitni proizvod |
| Debljina | 1-6 mm |
| Elektromagnetna kompatibilnost | elektrostatička pražnjenja 6 kV nivo 3 u skladu sa IEC 61000-4-2 |
| Elektromagnetna kompatibilnost | elektromagnetna emisija klasa B u skladu sa IEC 55011 |
| Temperaturni drift | +/- 0.05 %/°C |
| Opseg vremenskog kašnjenja | 3…60 s |
| Lokalna signalizacija | LED zelena, trajna za vremenska funkcija aktivna |
| Lokalna signalizacija | LED, off za bez vremenske funkcije u toku i izlazni relej aktiviran |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -20-80 °C |
| Podnosivi naponski udar | 2 kV, nivo 3 u skladu sa IEC 61000-4-5 |
| Maksimalna potrošnja u va | 1.5 VA |
| Kategorija prenapona | klasa 3 u skladu sa IEC 60536 |
| Kategorija prenapona | klasa 3 u skladu sa IEC 60664-1 |
| Materijal podnožja | plastika |
| Moment pritezanja | 0.5 N.m |
| Zaštita od kratkog spoja izlaza | no |
| Povezivanje – priključci | vijčani priključci 1 x 4 mm² u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključci 1 x 2.5 mm² u skladu sa IEC 60947-1 |
| Minimalna struja preklapanja | 10 mA |
| Granice napona | 93.5-253 V AC/DC |
| Privremena dopustiva struja | 10 A za 0.01 s |
| Ip stepen zaštite | IP65 prednji deo: conforming to IEC 60529 |
| Ip stepen zaštite | IP20 zadnji: conforming to IEC 60529 |
| Maksimalna diferencijalna struja | 5 mA |
| Tip zaštite | prenaponska zaštita |
| Priključak na vozilu | thyristor |
| Tip kašnjenja | A |
| Otpornost na elektromagnetna polja | 10 V nivo 3 u skladu sa IEC 61000-4-6 |
| Otpornost na brze prelaze | 2 kV klasa nivo 3 u skladu sa IEC 61000-4-4 |
